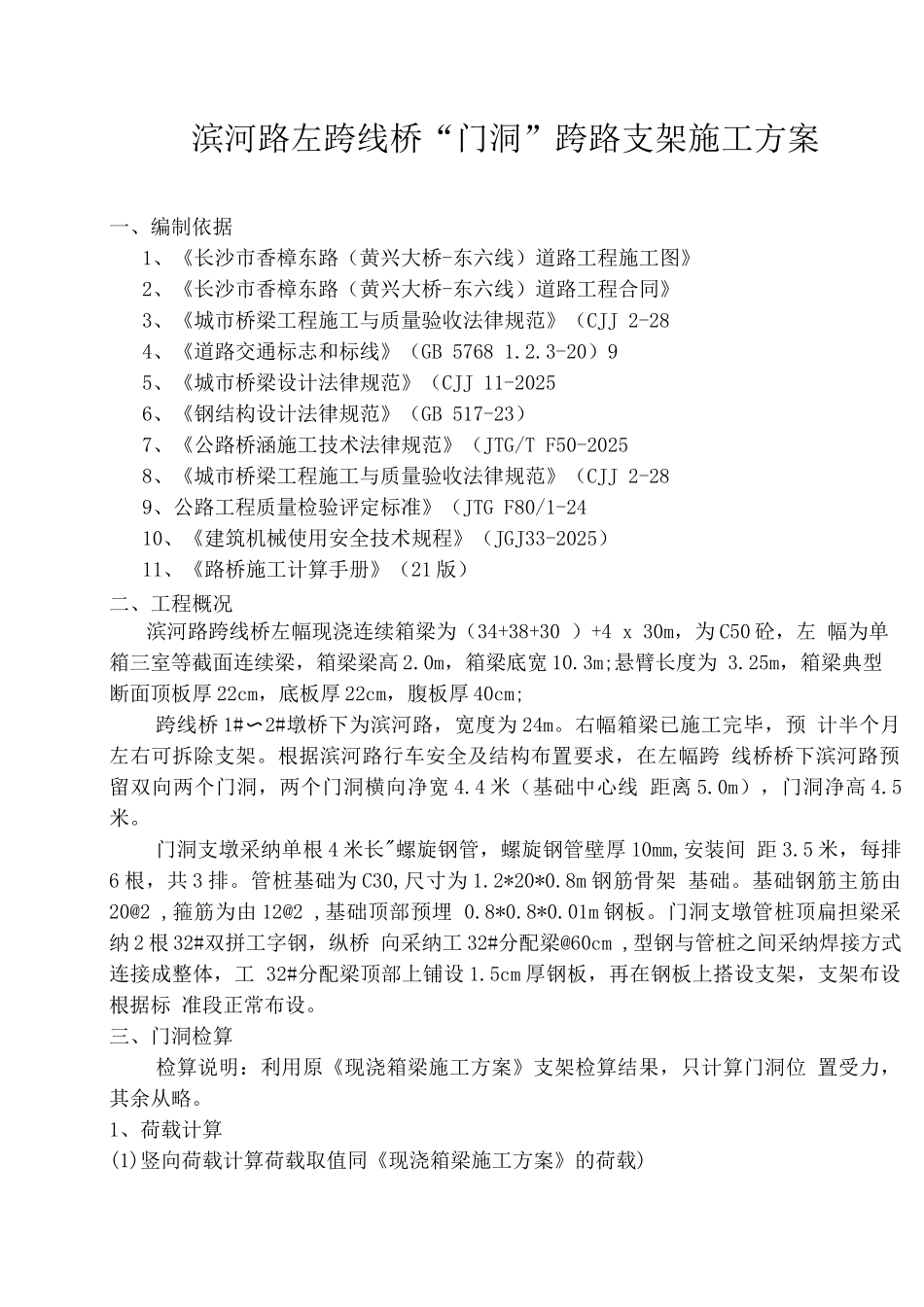

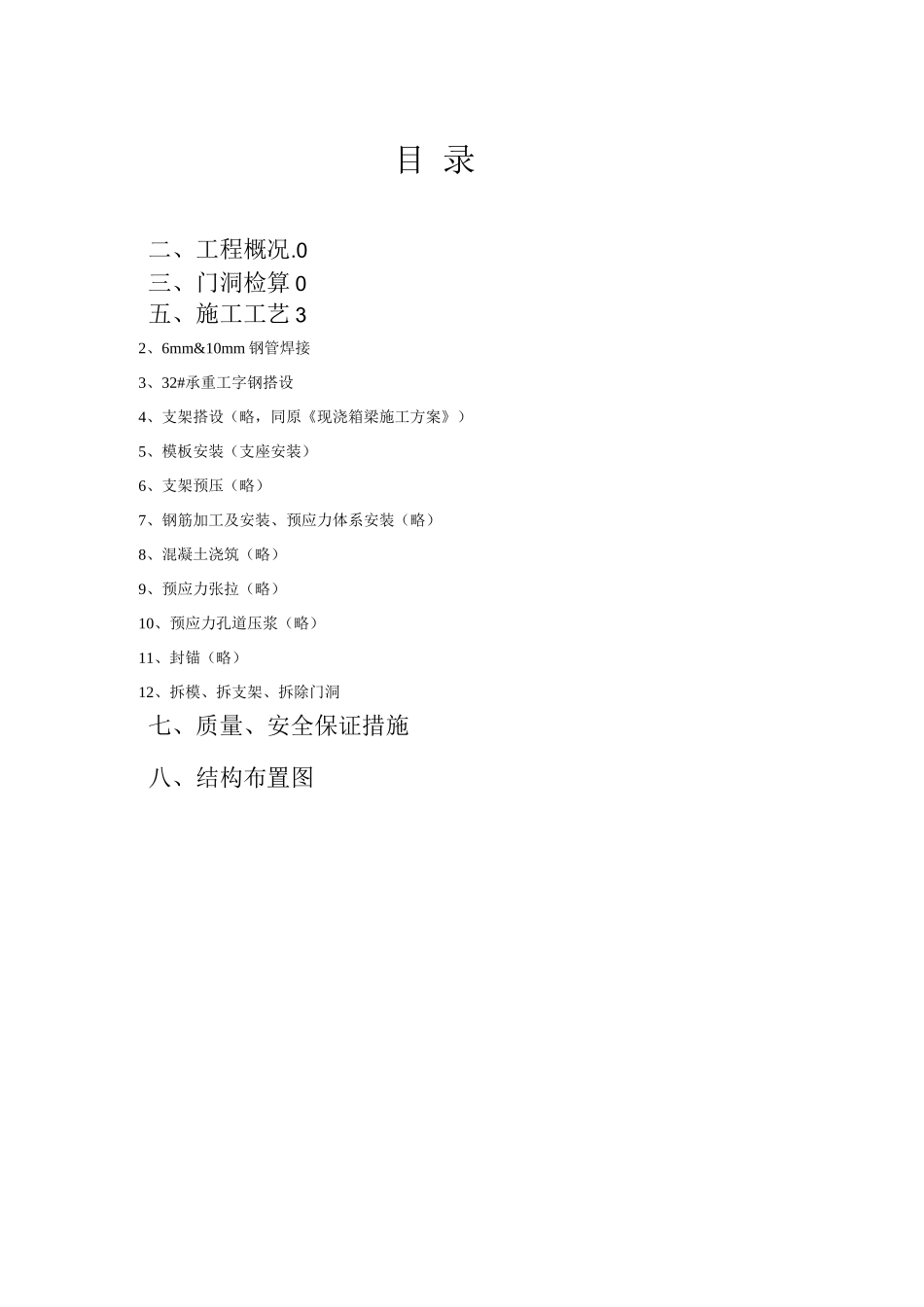

目 录二、工程概况.0三、门洞检算 0五、施工工艺 32、6mm&10mm 钢管焊接3、32#承重工字钢搭设4、支架搭设（略，同原《现浇箱梁施工方案》）5、模板安装（支座安装）6、支架预压（略）7、钢筋加工及安装、预应力体系安装（略）8、混凝土浇筑（略）9、预应力张拉（略）10、预应力孔道压浆（略）11、封锚（略）12、拆模、拆支架、拆除门洞七、质量、安全保证措施八、结构布置图滨河路左跨线桥“门洞”跨路支架施工方案一、编制依据1、《长沙市香樟东路（黄兴大桥-东六线）道路工程施工图》2、《长沙市香樟东路（黄兴大桥-东六线）道路工程合同》3、《城市桥梁工程施工与质量验收法律规范》（CJJ 2-284、《道路交通标志和标线》（GB 5768 1.2.3-20）95、《城市桥梁设计法律规范》（CJJ 11-20256、《钢结构设计法律规范》（GB 517-23）7、《公路桥涵施工技术法律规范》（JTG/T F50-20258、《城市桥梁工程施工与质量验收法律规范》（CJJ 2-289、公路工程质量检验评定标准》（JTG F80/1-2410、《建筑机械使用安全技术规程》（JGJ33-2025）11、《路桥施工计算手册》（21 版）二、工程概况滨河路跨线桥左幅现浇连续箱梁为（34+38+30 ）+4 x 30m，为 C50 砼，左 幅为单箱三室等截面连续梁，箱梁梁高 2.0m，箱梁底宽 10.3m;悬臂长度为 3.25m，箱梁典型断面顶板厚 22cm，底板厚 22cm，腹板厚 40cm;跨线桥 1#〜2#墩桥下为滨河路，宽度为 24m。右幅箱梁已施工完毕，预 计半个月左右可拆除支架。根据滨河路行车安全及结构布置要求，在左幅跨 线桥桥下滨河路预留双向两个门洞，两个门洞横向净宽 4.4 米（基础中心线 距离 5.0m），门洞净高 4.5米。门洞支墩采纳单根 4 米长"螺旋钢管，螺旋钢管壁厚 10mm,安装间 距 3.5 米，每排6 根，共 3 排。管桩基础为 C30,尺寸为 1.2*20*0.8m 钢筋骨架 基础。基础钢筋主筋由20@2 ,箍筋为由 12@2 ,基础顶部预埋 0.8*0.8*0.01m 钢板。门洞支墩管桩顶扁担梁采纳 2 根 32#双拼工字钢，纵桥 向采纳工 32#分配梁@60cm ,型钢与管桩之间采纳焊接方式连接成整体，工 32#分配梁顶部上铺设 1.5cm 厚钢板，再在钢板上搭设支架，支架布设根据标 准段正常布设。三、门洞检算检算说明：利用原《现浇箱梁施工方案》支架检算结果，只计算门洞位 置受力，其余从略。1、荷载计算(1)竖向荷载计算荷载取值同《现浇箱梁施工方案》的荷载)a、钢筋砼配筋率大于 2%，故钢筋砼自重取 26k...
