玻璃纤维成份和性能

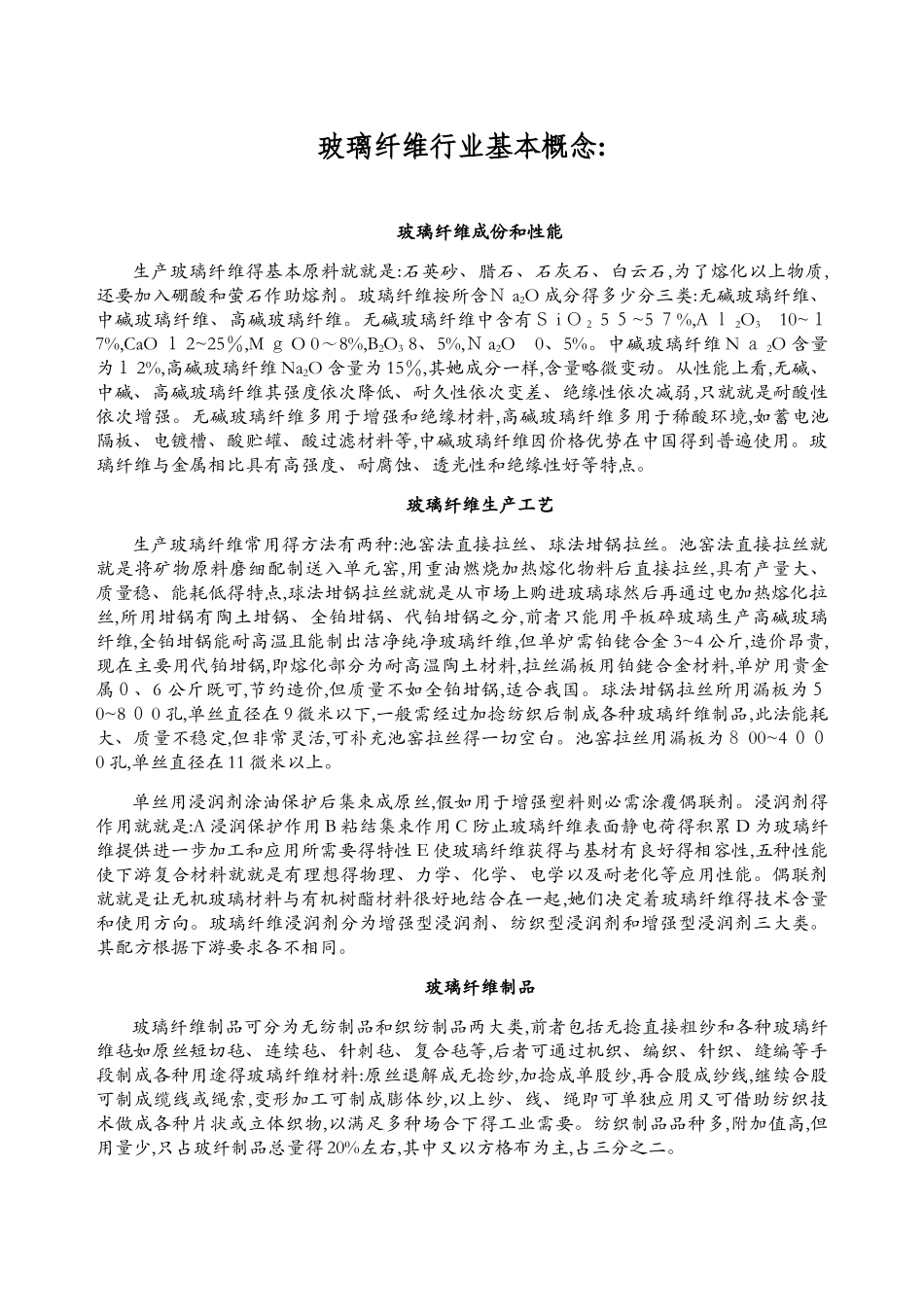

玻璃纤维行业基本概念:玻璃纤维成份和性能生产玻璃纤维得基本原料就就是:石英砂、腊石、石灰石、白云石,为了熔化以上物质,还要加入硼酸和萤石作助熔剂。玻璃纤维按所含Ｎ a2O 成分得多少分三类:无碱玻璃纤维、中碱玻璃纤维、高碱玻璃纤维。无碱玻璃纤维中含有Ｓ i Ｏ２ 5 ５~5 ７%,A ｌ 2O3 10~１7%,CaO １ 2~25％,M ｇ O 0～8%,B2O3 8、5%,Ｎ a2O 0、5%。中碱玻璃纤维 N ａ 2O 含量为１ 2%,高碱玻璃纤维 Na2O 含量为 15％,其她成分一样,含量略微变动。从性能上看,无碱、中碱、高碱玻璃纤维其强度依次降低、耐久性依次变差、绝缘性依次减弱,只就就是耐酸性依次增强。无碱玻璃纤维多用于增强和绝缘材料,高碱玻璃纤维多用于稀酸环境,如蓄电池隔板、电镀槽、酸贮罐、酸过滤材料等,中碱玻璃纤维因价格优势在中国得到普遍使用。玻璃纤维与金属相比具有高强度、耐腐蚀、透光性和绝缘性好等特点。玻璃纤维生产工艺生产玻璃纤维常用得方法有两种:池窑法直接拉丝、球法坩锅拉丝。池窑法直接拉丝就就是将矿物原料磨细配制送入单元窑,用重油燃烧加热熔化物料后直接拉丝,具有产量大、质量稳、能耗低得特点,球法坩锅拉丝就就是从市场上购进玻璃球然后再通过电加热熔化拉丝,所用坩锅有陶土坩锅、全铂坩锅、代铂坩锅之分,前者只能用平板碎玻璃生产高碱玻璃纤维,全铂坩锅能耐高温且能制出洁净纯净玻璃纤维,但单炉需铂铑合金 3~4 公斤,造价昂贵,现在主要用代铂坩锅,即熔化部分为耐高温陶土材料,拉丝漏板用铂銠合金材料,单炉用贵金属０、6 公斤既可,节约造价,但质量不如全铂坩锅,适合我国。球法坩锅拉丝所用漏板为５0~8 ０ 0 孔,单丝直径在 9 微米以下,一般需经过加捻纺织后制成各种玻璃纤维制品,此法能耗大、质量不稳定,但非常灵活,可补充池窑拉丝得一切空白。池窑拉丝用漏板为８ 00~4 ００0 孔,单丝直径在 11 微米以上。单丝用浸润剂涂油保护后集束成原丝,假如用于增强塑料则必需涂覆偶联剂。浸润剂得作用就就是:A 浸润保护作用 B 粘结集束作用 C 防止玻璃纤维表面静电荷得积累 D 为玻璃纤维提供进一步加工和应用所需要得特性 E 使玻璃纤维获得与基材有良好得相容性,五种性能使下游复合材料就就是有理想得物理、力学、化学、电学以及耐老化等应用性能。偶联剂就就是让无机玻璃材料与有机树酯材料很好地结合在一起,她们决定着玻璃纤维得技术含量和使用方向。玻璃纤维浸润剂分为增强型浸润剂、纺织型浸润剂和增强型...
