珲春市第五中学门式钢管脚手架专项施工方案

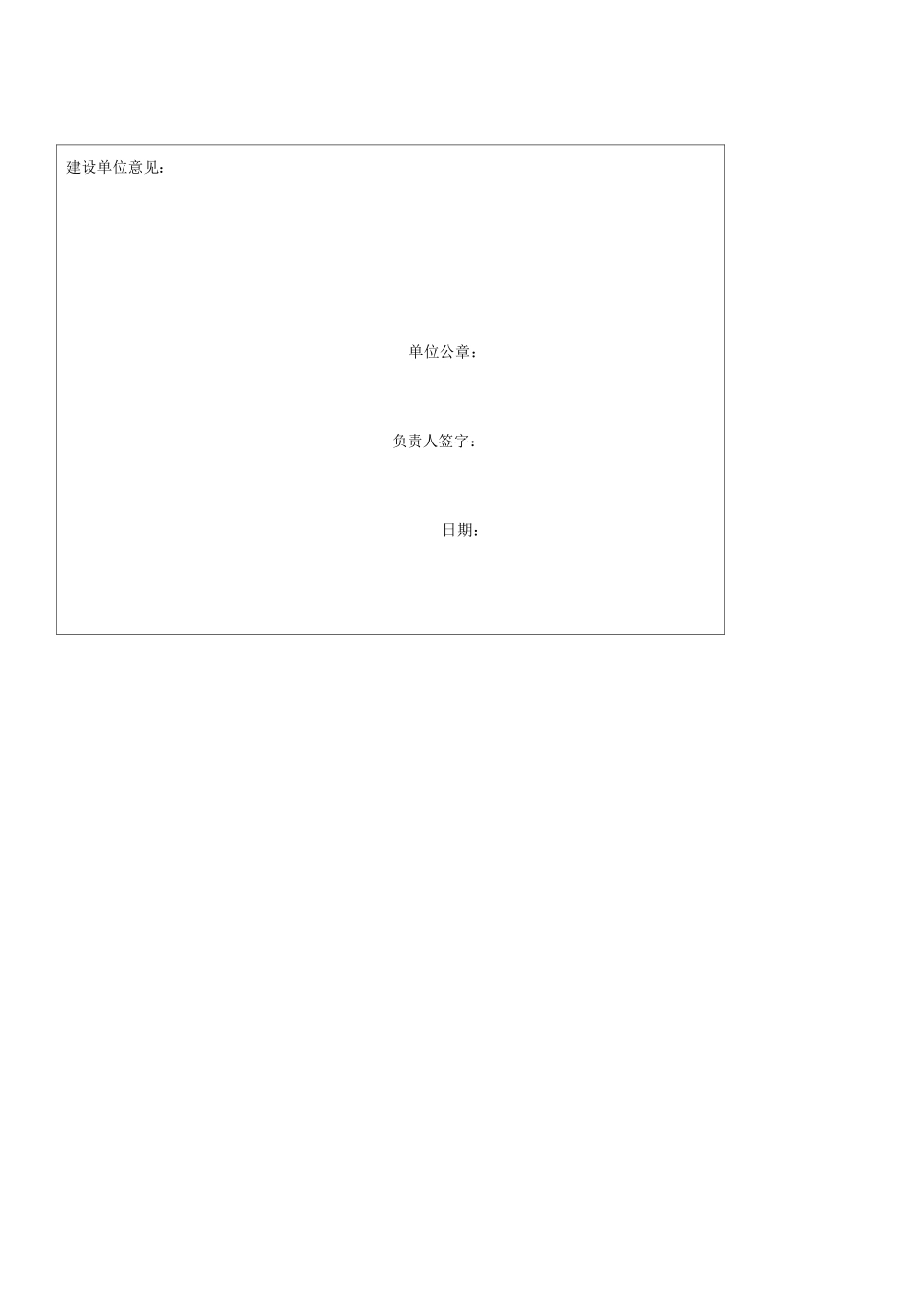

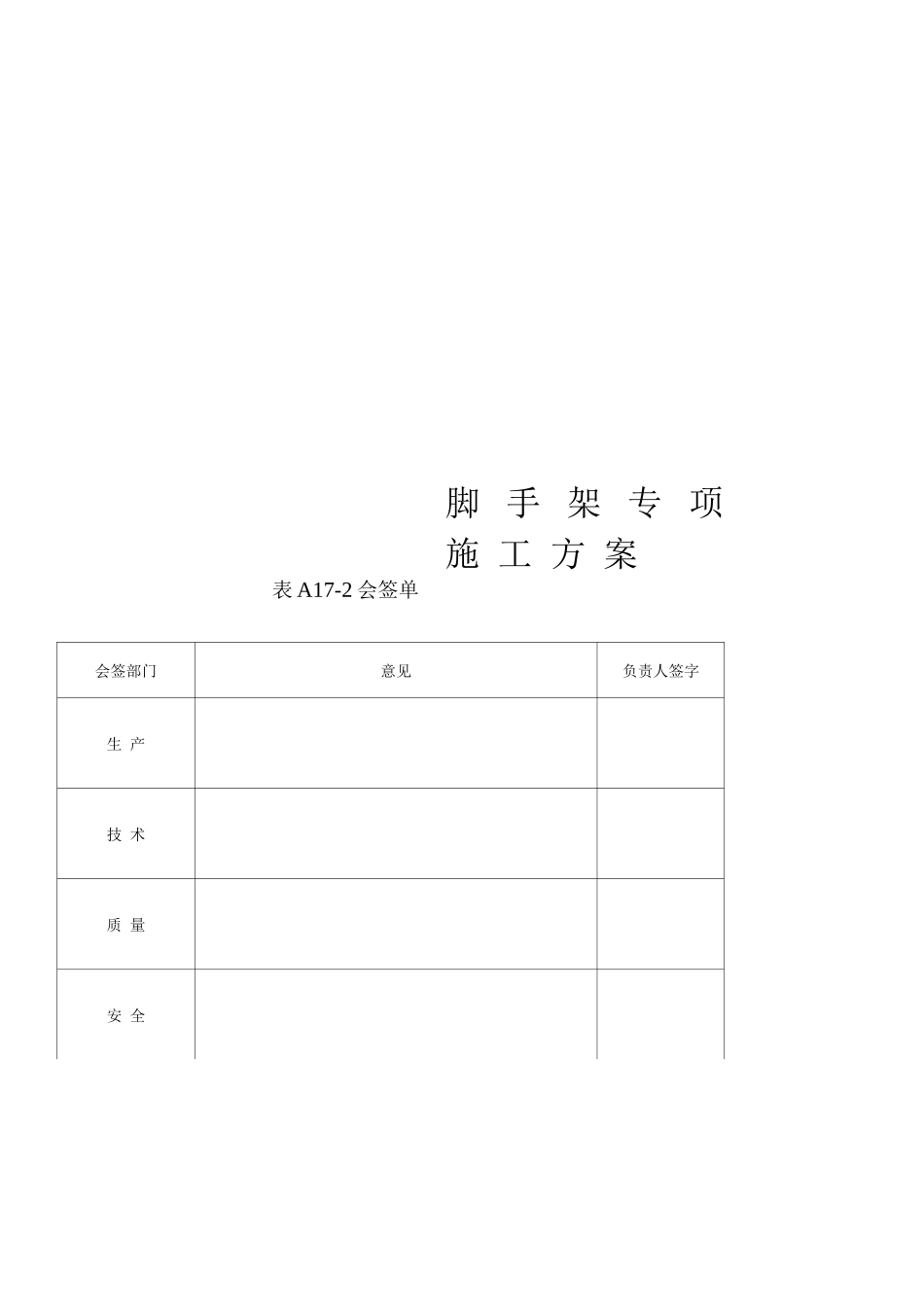

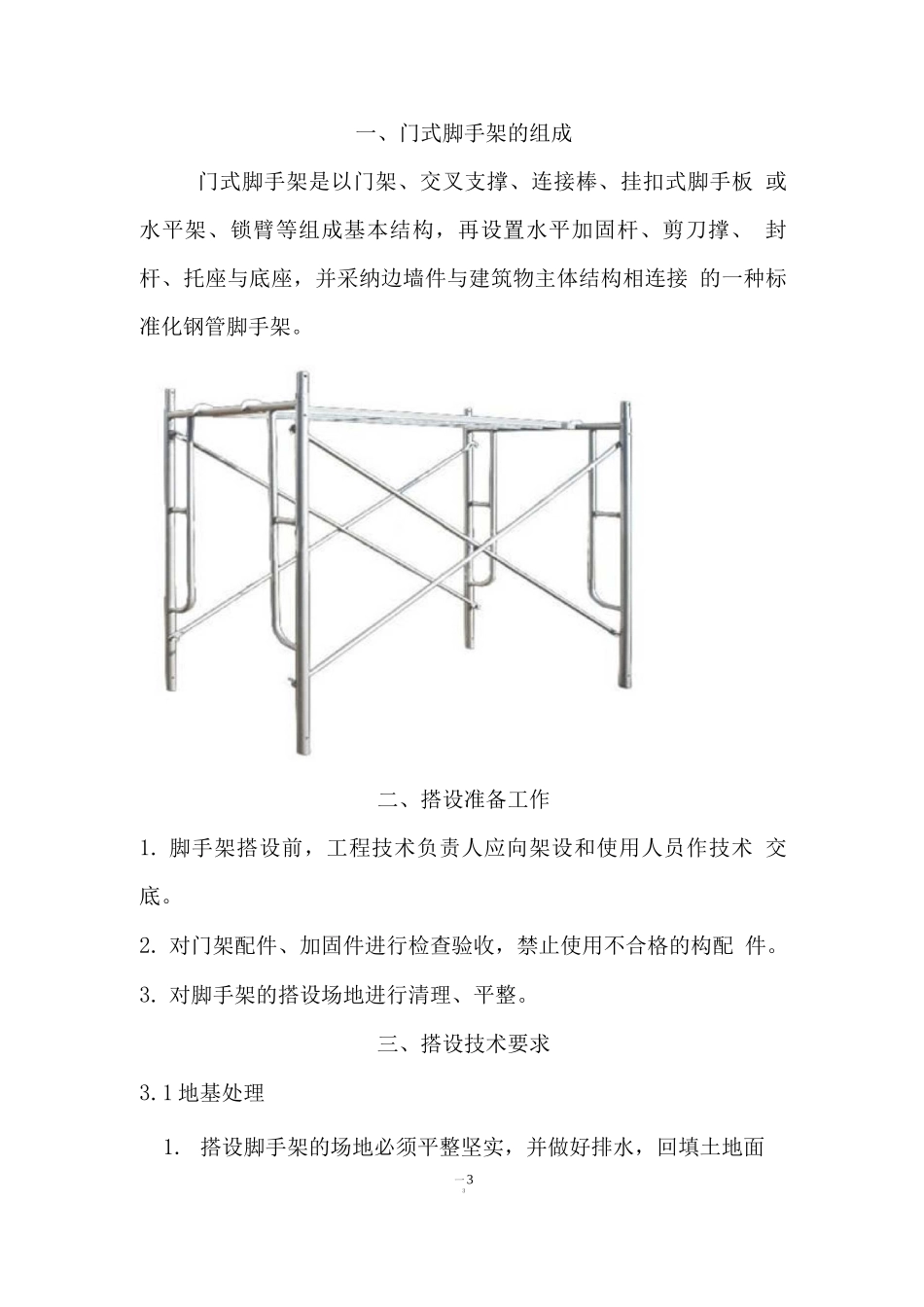

脚 手 架 专 项 施 工 方 案表 A17-2 会签单会签部门意见负责人签字生 产技 术质 量安 全建设单位意见：单位公章：负责人签字：日期：一、门式脚手架的组成门式脚手架是以门架、交叉支撑、连接棒、挂扣式脚手板 或水平架、锁臂等组成基本结构，再设置水平加固杆、剪刀撑、 封杆、托座与底座，并采纳边墙件与建筑物主体结构相连接 的一种标准化钢管脚手架。二、搭设准备工作1. 脚手架搭设前，工程技术负责人应向架设和使用人员作技术 交底。2. 对门架配件、加固件进行检查验收，禁止使用不合格的构配 件。3. 对脚手架的搭设场地进行清理、平整。三、搭设技术要求3.1 地基处理1. 搭设脚手架的场地必须平整坚实，并做好排水，回填土地面一 33必须分层回填，逐层夯实。2. 当脚手架搭设在结构楼面、挑台上时，立杆底座下应铺设垫板 或垫块，并应对楼面或挑台等结构进行承载力验算。3. 在脚手架基础上应弹处门架立杆位置线，垫板、底座安放位 置要准确。3.2 门式脚手架搭设程序1. 脚手架的组装：应自左端延伸向右端,自下而上按步架设，并逐 层改变搭设方向，减少误差积累，不可自两端相向搭设或相间进 行，以避开结合处错位，难于连接。2. 脚手架搭设的顺序：铺设垫木（板）T 安放底座^自一端起立门架并随即装交叉支撑 T 安装水平架（或脚手板）T 安装钢梯 T 安装水平加固杆 T 照上 述步骤，逐层向上安装 T 按规定位置安装剪刀撑 T 装配顶步栏 杆。3. 脚手架的搭设必须配合施工监督，一次搭设高度不应超过最 上层连墙件三步或自由高度小于 6m ,以保证脚手架稳定。3.3 架设门架及配件安装注意事项1. 交叉支撑、水平架、脚手板、连接棒、锁臂的设置应符合构 造规定。2. 不配套的门架与配件不得混合使用于同一脚手架。3. 交叉支撑、水平架及脚手板应紧随门架的安装及时设置。4. 连接门架与配件的锁臂、搭钩必须处于锁住状态。5. 水平架或脚手板应在同一步内连续设置，脚手板应满铺。6.栏板（杆）、挡脚板应设置在脚手架操作层外侧、门架立杆的 内侧。3.4 水平加固杆、剪刀的撑安装1. 水平加固杆、剪刀撑安装应符合构造要求，并与脚手架的搭 设同步进行。2. 水平加固杆应采纳扣件与门架在立杆内侧连牢，剪刀撑应采 用扣件与门架立杆外侧连牢。3.5 连墙件的安装1. 连墙件的搭设必须随脚手架搭设同步进行，严禁搭设完毕补 作。2. 当脚手架操作层高出相邻连墙件以上两步时，应采纳确保脚...
