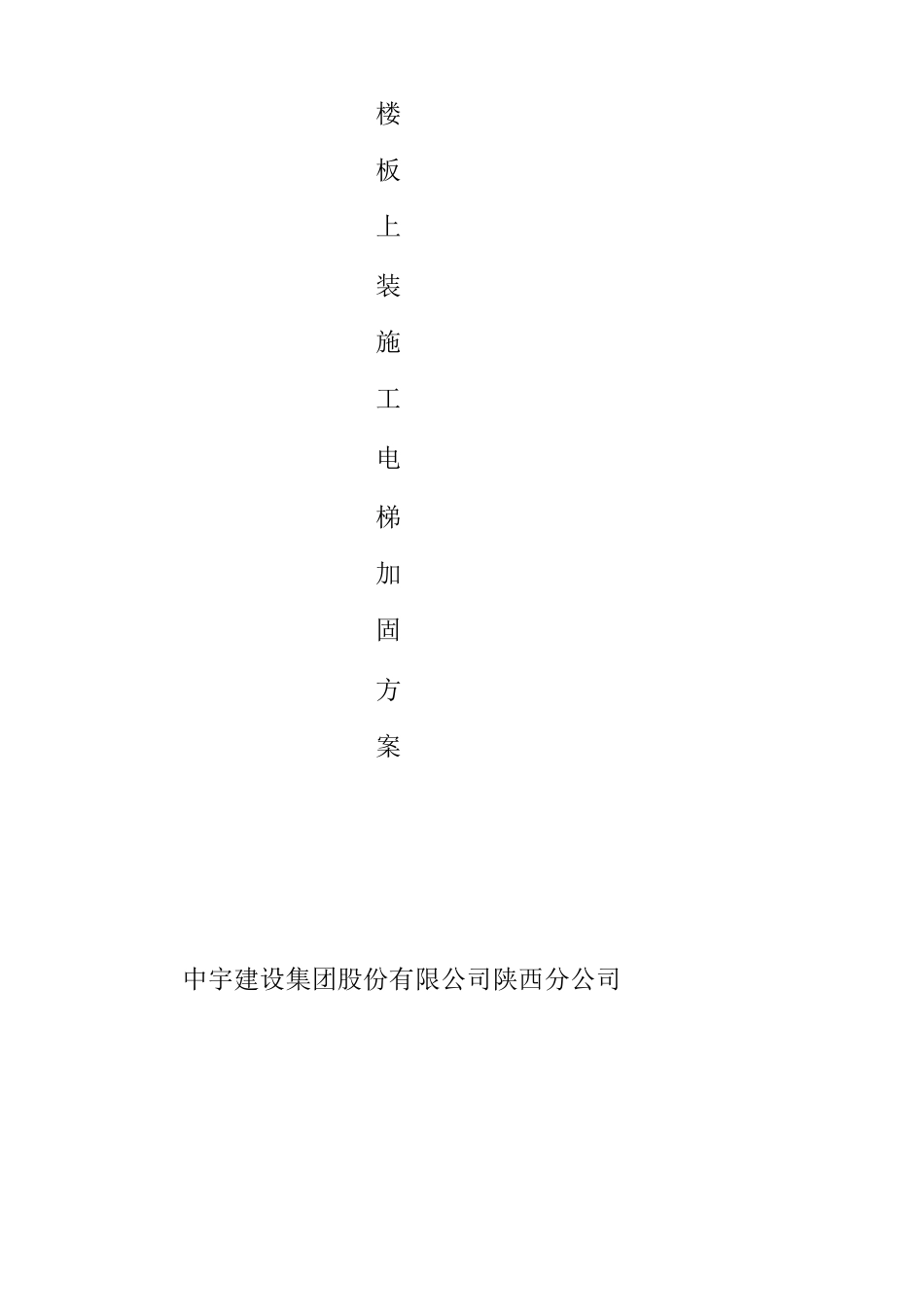

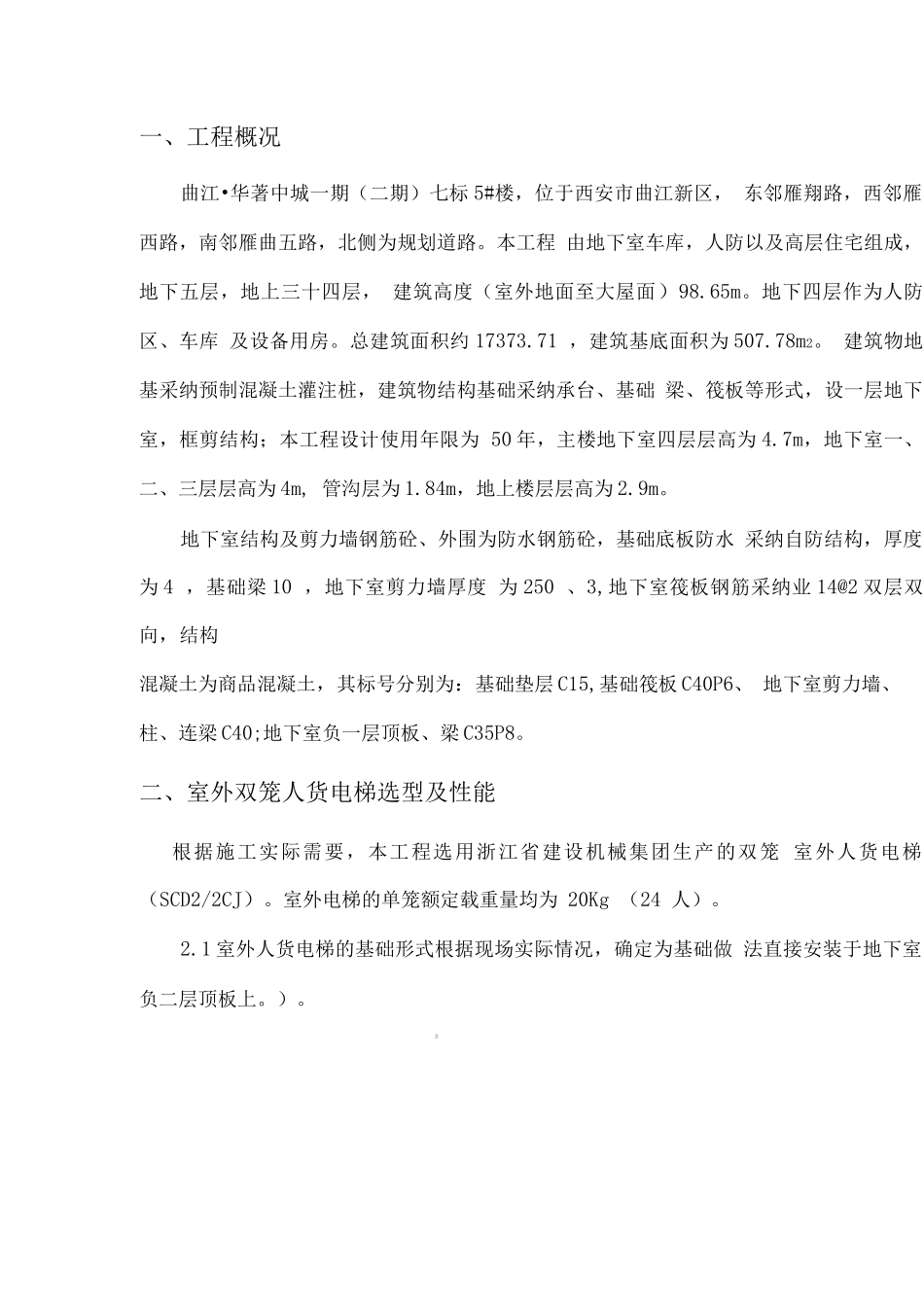

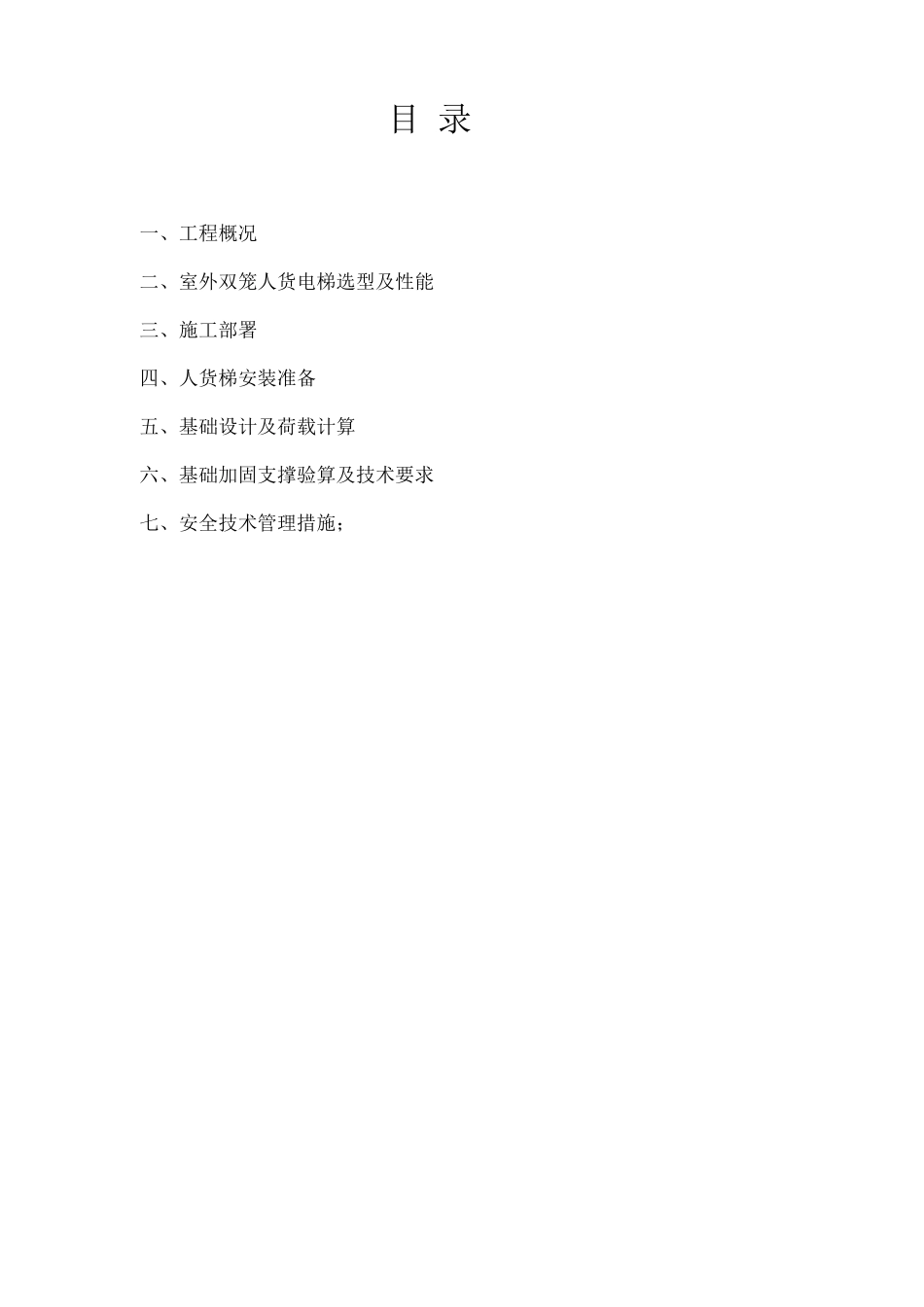

楼板上装施工电梯加固方案中宇建设集团股份有限公司陕西分公司目 录一、工程概况二、室外双笼人货电梯选型及性能三、施工部署四、人货梯安装准备五、基础设计及荷载计算六、基础加固支撑验算及技术要求七、安全技术管理措施；一、工程概况曲江•华著中城一期（二期）七标 5#楼，位于西安市曲江新区， 东邻雁翔路，西邻雁西路，南邻雁曲五路，北侧为规划道路。本工程 由地下室车库，人防以及高层住宅组成，地下五层，地上三十四层， 建筑高度（室外地面至大屋面）98.65m。地下四层作为人防区、车库 及设备用房。总建筑面积约 17373.71 ，建筑基底面积为 507.78m2。 建筑物地基采纳预制混凝土灌注桩，建筑物结构基础采纳承台、基础 梁、筏板等形式，设一层地下室，框剪结构；本工程设计使用年限为 50 年，主楼地下室四层层高为 4.7m，地下室一、二、三层层高为 4m, 管沟层为 1.84m，地上楼层层高为 2.9m。地下室结构及剪力墙钢筋砼、外围为防水钢筋砼，基础底板防水 采纳自防结构，厚度为 4 ，基础梁 10 ，地下室剪力墙厚度 为 250 、3,地下室筏板钢筋采纳业 14@2 双层双向，结构混凝土为商品混凝土，其标号分别为：基础垫层 C15,基础筏板 C40P6、 地下室剪力墙、柱、连梁 C40;地下室负一层顶板、梁 C35P8。二、室外双笼人货电梯选型及性能根据施工实际需要，本工程选用浙江省建设机械集团生产的双笼 室外人货电梯（SCD2/2CJ）。室外电梯的单笼额定载重量均为 20Kg （24 人）。2.1 室外人货电梯的基础形式根据现场实际情况，确定为基础做 法直接安装于地下室负二层顶板上。）。32.2 本工程施工电梯安装高度为：110 米.。三、施工部署3.1 根据法律规范要求及机械出厂说明书由安装公司进行施工方案的 编制及总包监理单位审批。3.2 根据施工方案及其机械技术参数要求依据施工现场的现场状 况进行室外电梯的定位，同时根据定位进行基础的施工。5#楼人货 梯位于 A~C 轴交 17〜18 轴之间；具体摆放位置见附图（人货电梯现 场平面布置图）。四、人货梯安装准备4.1 基础处理:钻孔一一 > 清洗一一 > 底座放妥后植入厂家生产螺杆 用植筋胶固定。由于 5#楼南北方向被车库包围，东侧有塔吊，故在 5#楼南侧可 选择位置，又因东侧有楼梯、室内电梯位置及周边建筑物影响，故人 货电梯只能定位于 A~C 轴交 17~18 轴位置，在地下室负二层顶板上 （室内地下室负二层顶板均布荷载设计标准值 3.5kN/m...
