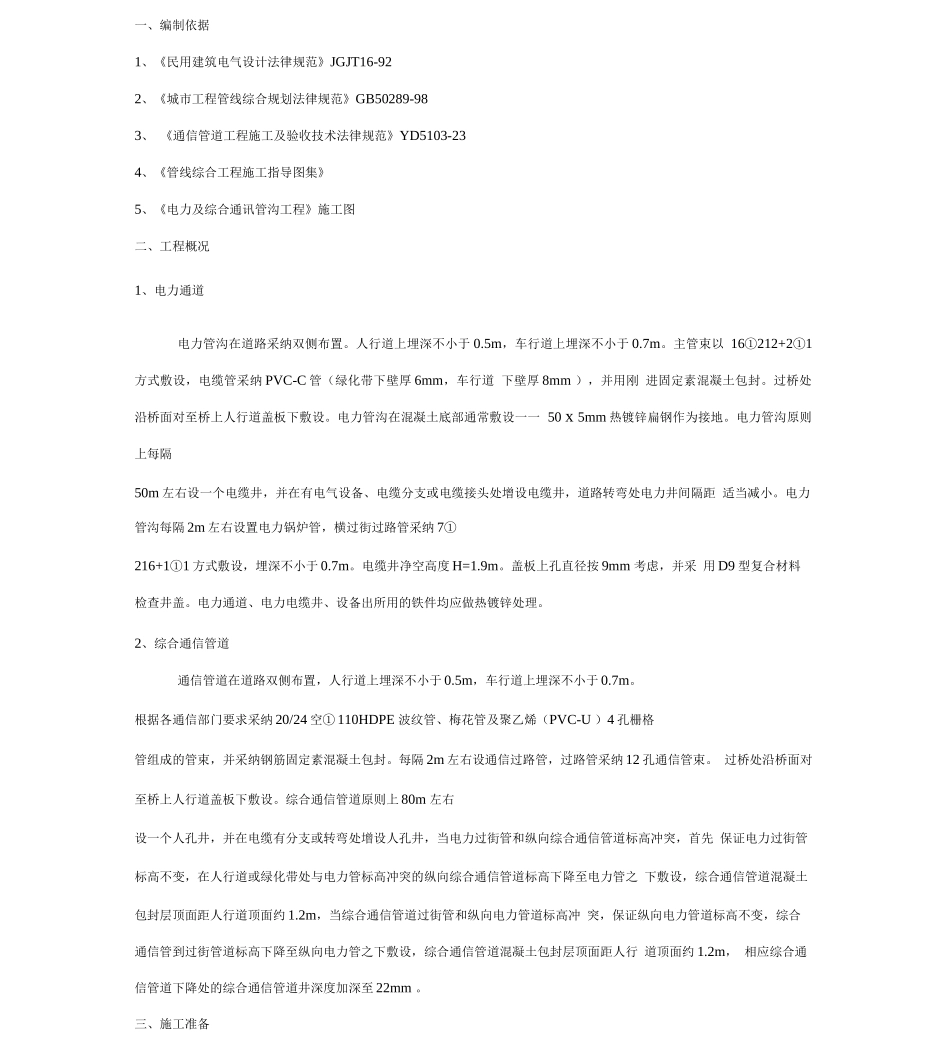

一、编制依据1、《民用建筑电气设计法律规范》JGJT16-922、《城市工程管线综合规划法律规范》GB50289-983、 《通信管道工程施工及验收技术法律规范》YD5103-234、《管线综合工程施工指导图集》5、《电力及综合通讯管沟工程》施工图二、工程概况1、电力通道电力管沟在道路采纳双侧布置。人行道上埋深不小于 0.5m，车行道上埋深不小于 0.7m。主管束以 16①212+2①1方式敷设，电缆管采纳 PVC-C 管（绿化带下壁厚 6mm，车行道 下壁厚 8mm ），并用刚 进固定素混凝土包封。过桥处沿桥面对至桥上人行道盖板下敷设。电力管沟在混凝土底部通常敷设一一 50 x 5mm 热镀锌扁钢作为接地。电力管沟原则上每隔50m 左右设一个电缆井，并在有电气设备、电缆分支或电缆接头处增设电缆井，道路转弯处电力井间隔距 适当减小。电力管沟每隔 2m 左右设置电力锅炉管，横过街过路管采纳 7①216+1①1 方式敷设，埋深不小于 0.7m。电缆井净空高度 H=1.9m。盖板上孔直径按 9mm 考虑，并采 用 D9 型复合材料检查井盖。电力通道、电力电缆井、设备出所用的铁件均应做热镀锌处理。2、综合通信管道通信管道在道路双侧布置，人行道上埋深不小于 0.5m，车行道上埋深不小于 0.7m。根据各通信部门要求采纳 20/24 空① 110HDPE 波纹管、梅花管及聚乙烯（PVC-U ）4 孔栅格管组成的管束，并采纳钢筋固定素混凝土包封。每隔 2m 左右设通信过路管，过路管采纳 12 孔通信管束。 过桥处沿桥面对至桥上人行道盖板下敷设。综合通信管道原则上 80m 左右设一个人孔井，并在电缆有分支或转弯处增设人孔井，当电力过街管和纵向综合通信管道标高冲突，首先 保证电力过街管标高不变，在人行道或绿化带处与电力管标高冲突的纵向综合通信管道标高下降至电力管之 下敷设，综合通信管道混凝土包封层顶面距人行道顶面约 1.2m，当综合通信管道过街管和纵向电力管道标高冲 突，保证纵向电力管道标高不变，综合通信管到过街管道标高下降至纵向电力管之下敷设，综合通信管道混凝土包封层顶面距人行 道顶面约 1.2m， 相应综合通信管道下降处的综合通信管道井深度加深至 22mm 。三、施工准备1、熟悉施工图纸，准备技术交底、安全交底资料向施工员及施工班组进行交底；根据人员准备图纸会审、变更及时办理相关报验报批手续；施工班组应准备相应的通讯管道和电力管道施工机具等等。2、原材料检验，砂浆、砼配合比设计；钢筋加工场地的建设；施工用水；电力供...
