电力电子技术第2章-习题---答案

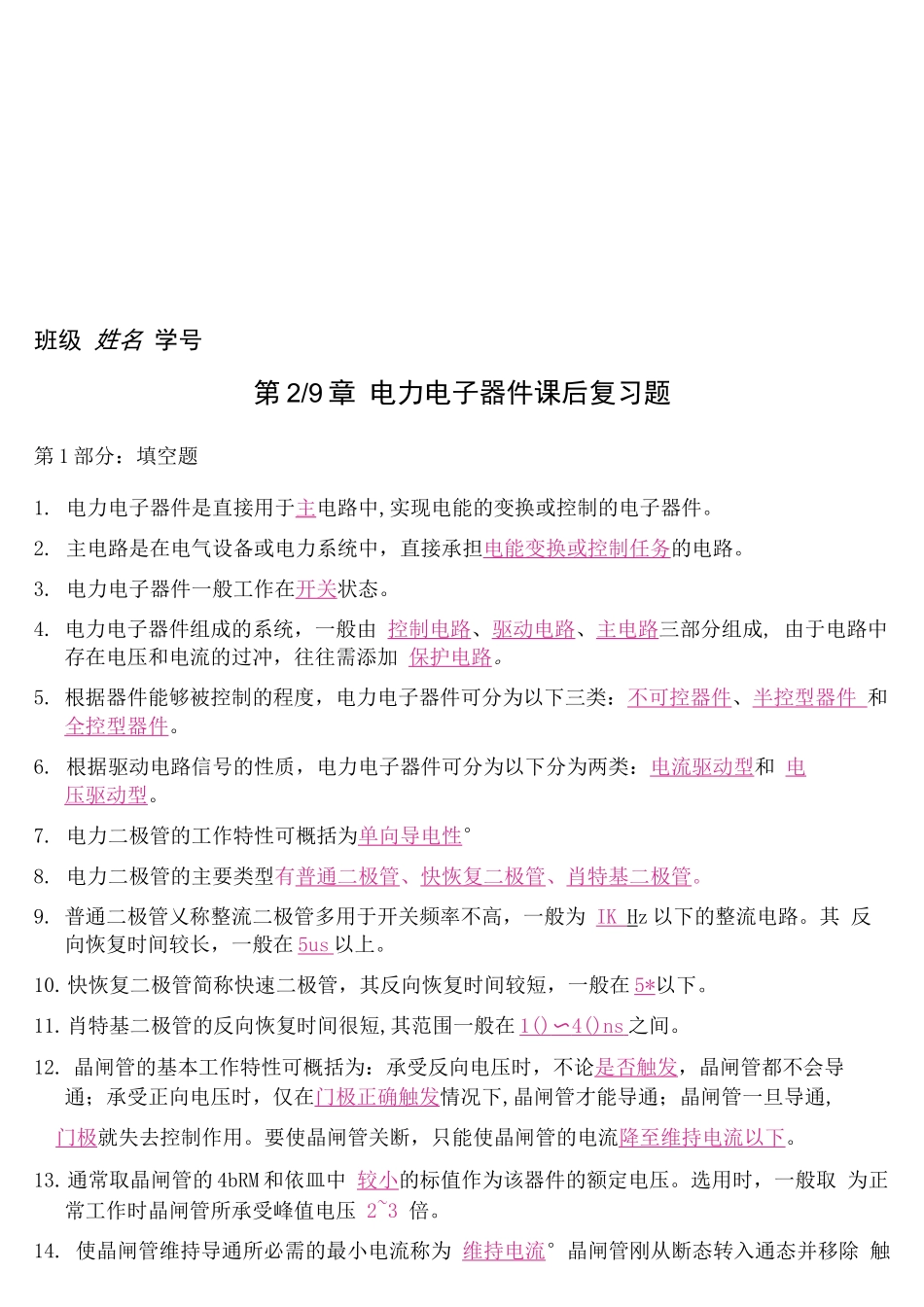

班级 姓名 学号第 2/9 章 电力电子器件课后复习题第 1 部分：填空题1. 电力电子器件是直接用于主电路中,实现电能的变换或控制的电子器件。2. 主电路是在电气设备或电力系统中，直接承担电能变换或控制任务的电路。3. 电力电子器件一般工作在开关状态。4. 电力电子器件组成的系统，一般由 控制电路、驱动电路、主电路三部分组成, 由于电路中存在电压和电流的过冲，往往需添加 保护电路。5. 根据器件能够被控制的程度，电力电子器件可分为以下三类：不可控器件、半控型器件 和全控型器件。6. 根据驱动电路信号的性质，电力电子器件可分为以下分为两类：电流驱动型和 电压驱动型。7. 电力二极管的工作特性可概括为单向导电性°8. 电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。9. 普通二极管乂称整流二极管多用于开关频率不高，一般为 IK H z 以下的整流电路。其 反向恢复时间较长，一般在 5us 以上。10.快恢复二极管简称快速二极管，其反向恢复时间较短，一般在 5*以下。11.肖特基二极管的反向恢复时间很短,其范围一般在 1() 〜 4()ns 之间。12. 晶闸管的基本工作特性可概括为：承受反向电压时，不论是否触发，晶闸管都不会导 通；承受正向电压时，仅在门极正确触发情况下,晶闸管才能导通；晶闸管一旦导通,门极就失去控制作用。要使晶闸管关断，只能使晶闸管的电流降至维持电流以下。13.通常取晶闸管的 4bRM 和依皿中 较小的标值作为该器件的额定电压。选用时，一般取 为正常工作时晶闸管所承受峰值电压 2~3 倍。14. 使晶闸管维持导通所必需的最小电流称为 维持电流°晶闸管刚从断态转入通态并移除 触发信号后，能维持导通所需的最小电流称为擎住电流。对同一晶闸管来说，通 常瓦约为用的称为 2 〜 4 倍。15. 晶闸管的派生器件有：快速晶闸管 、 双向晶闸管 、 逆导晶闸管 、 光控晶闸管 ° 16. 普通晶闸管关断时间数百微秒，快速晶闸管数十微秒,高频晶闸管 10 微秒 左右。 高频晶闸管的不足在于其电压和电流定额不易做高。17.向—晶闸管可认为是一对反并联联接的普通晶闸管的集成。18. 逆导晶闸管是将 晶闸管 反并联一个二极管制作在同一管芯上的功率集成器件。19. 光控晶闸管乂称光触发晶闸管，是利用一定波长的光照信号触发导通的晶闸管。光触 发保证了主电路与控制电路之间的 绝缘，且可避开电磁干扰的影响。20. GT0 的多元—结构是为了便于实现门极...
