电力线路跨越铁路施工组织设计

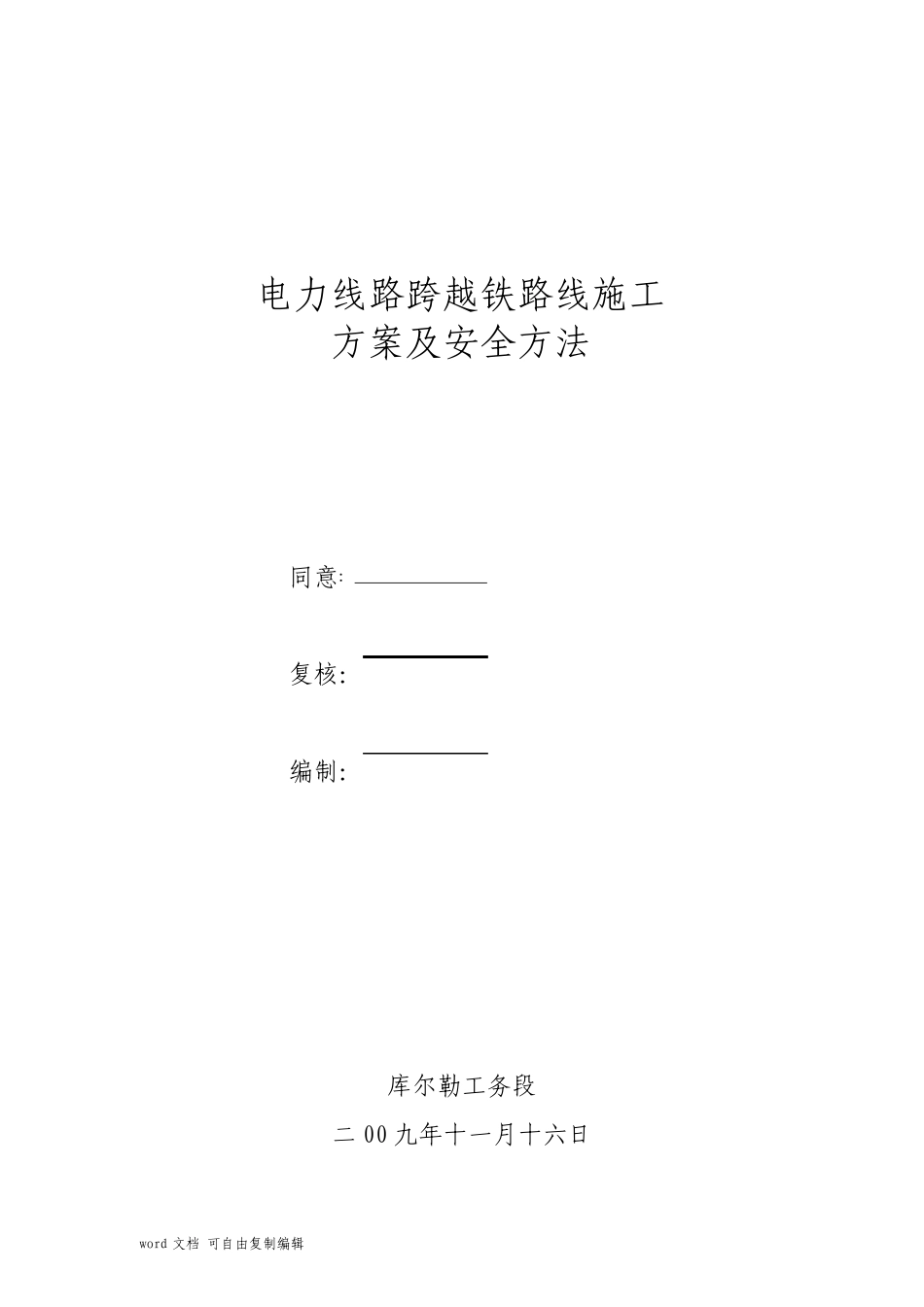

word 文档 可自由复制编辑 电力线路跨越铁路线施工 方案及安全方法 同意： 复核： 编制： 库尔勒工务段 二 00 九年十一月十六日 一、编制依据 1、《铁路技术管理规程》、《铁路行车组织规则》、《铁路工务安全规则》和《铁路线路修理规则》。 2、铁道部《铁路营业线施工安全管理方法》 （铁办[]190号）文件《乌鲁木齐铁路局铁路营业线施工安全管理实施细则》（乌铁总[]355号）文件、乌鲁木齐铁路局《乌鲁木齐铁路局营业线施工安全禁令》（乌铁办《》15 号）文件. 3、总技函[]144号文《关于新疆巴电建设安装有限责任企业电力线路跨越铁路批复》 二、工程概况 1、本工程由塔什店火电厂出线一条双回路110kV 线路，线路在 45#-46#铁塔跨越南疆铁路 K449+800 处，送电线路与南疆铁路交叉角 85°-90°,导线弧垂距铁路轨道垂直高度大于 13.5 米。 word 文档 可自由复制编辑 2、施施工场地点（地段）、时间、施工内容、等级、影响及限速范围（含限速里程）、设备改变（含 LKJ 基础数据改变情况说明） 序号 施工日期 开始里程 结束里程 施工地点 施工项目 施工等级 施工内容 影响范围 限速及行车方式改变 限速长度（m ） 施工单位 施工负责人 职务 配合单位 配合内容 1 -4-3-- -4-5 K449+790 K449+810 云崖——库尔勒 电力线路跨越铁路施 工 Ⅲ 级C 类 封锁云崖——库尔勒区间180分钟进行电力线跨越施工 影响云崖——库尔勒区间接法列车、调车作业 180分钟 施工期间云崖——库尔勒区间不办理接发车、调车作业，线路开通后恢复原有速度。 0 库 尔勒 工务段 申 栓桩、王继先、陈 学勤 主任、副主任 库 尔勒 车务段 车站值班员配合申请调度命令。 7.5m m 12 跨越架立面图 跨越架羊角 南疆铁路 跨越封网 外拉线 电力线 主动抢救、快速恢复通车外，还应协调各方面工作，依照救援需要，安排段抢险人员做好分工与配合。 2．事件调查——由安全调度科科长负责，勘察现场，详细检验机车、车辆及其余设备状态，掌握第一手资料，做好统计，如有上级业务部门人员，应配合进行调查取证，全方面分析，提出初步意见。并负责判定铁路行车事故性质、规模和影响范围。 3．设备抢修——由线桥技术科、质量检验科及车间负责，组织抢险人员，配合关于单位，负责抢修线路和通车后复旧工作。并及时将救援进度报调度。 4．人员抢救——劳感人事科负责协调事故伤员医疗抢救和事故现场关于...
