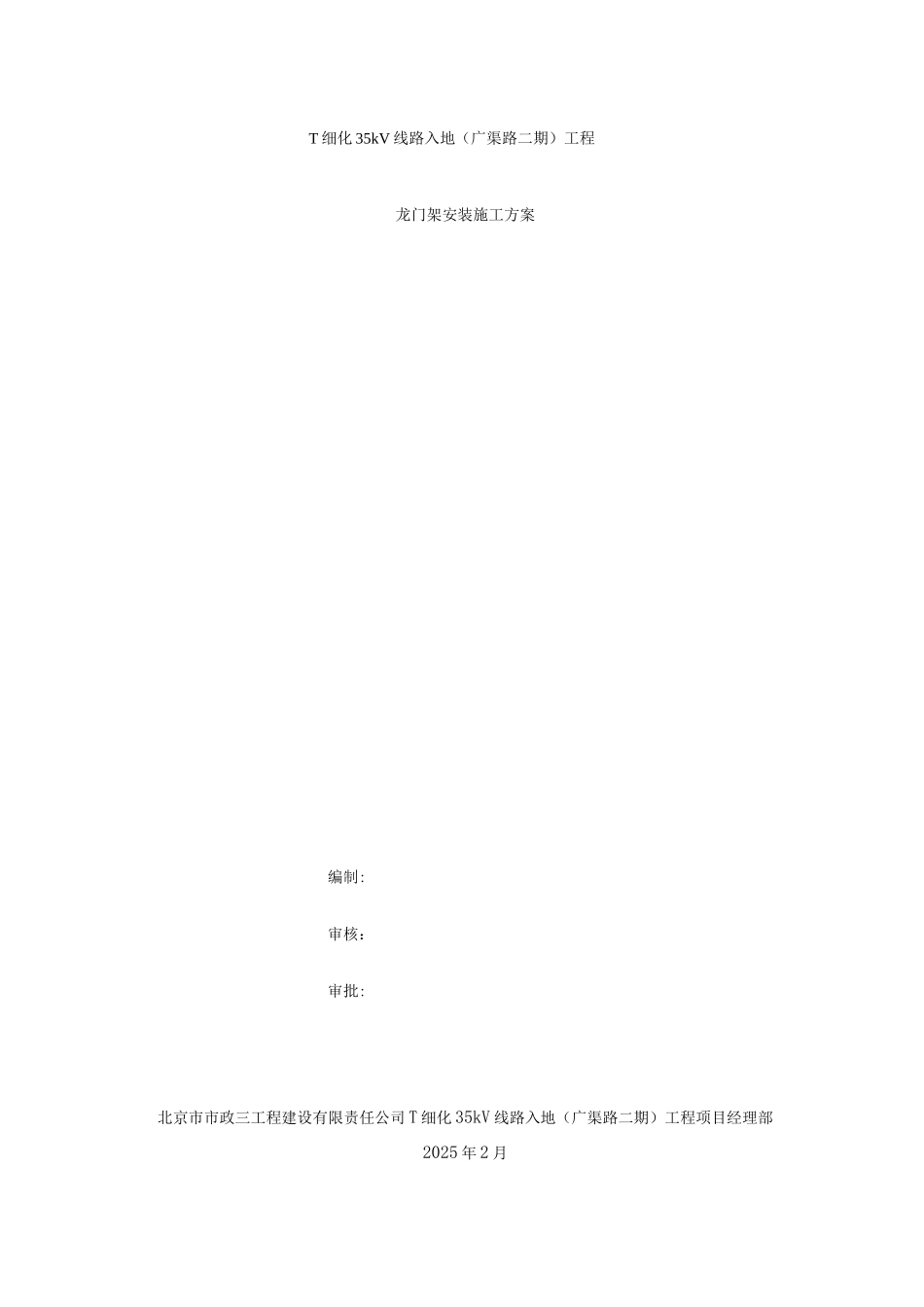

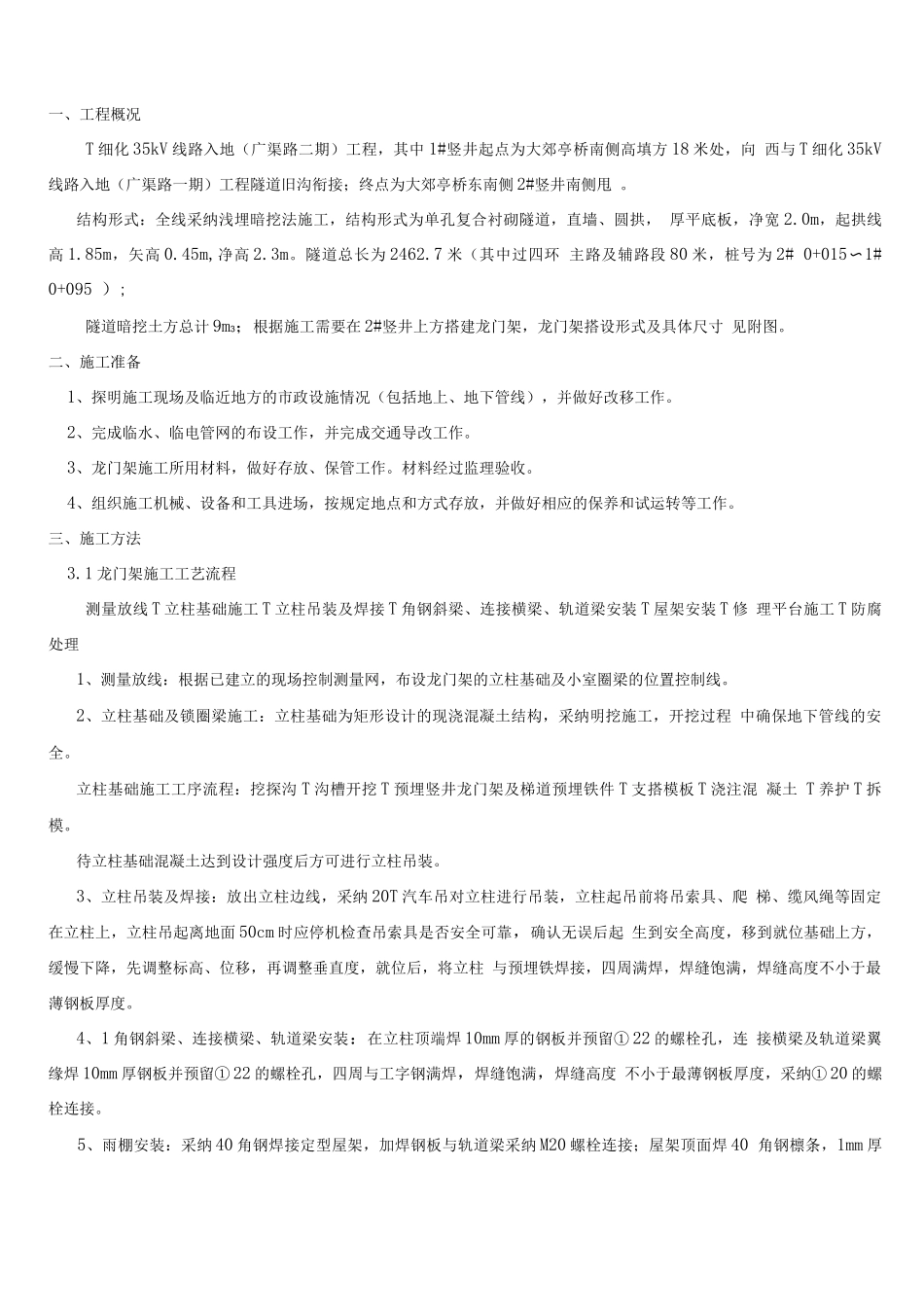

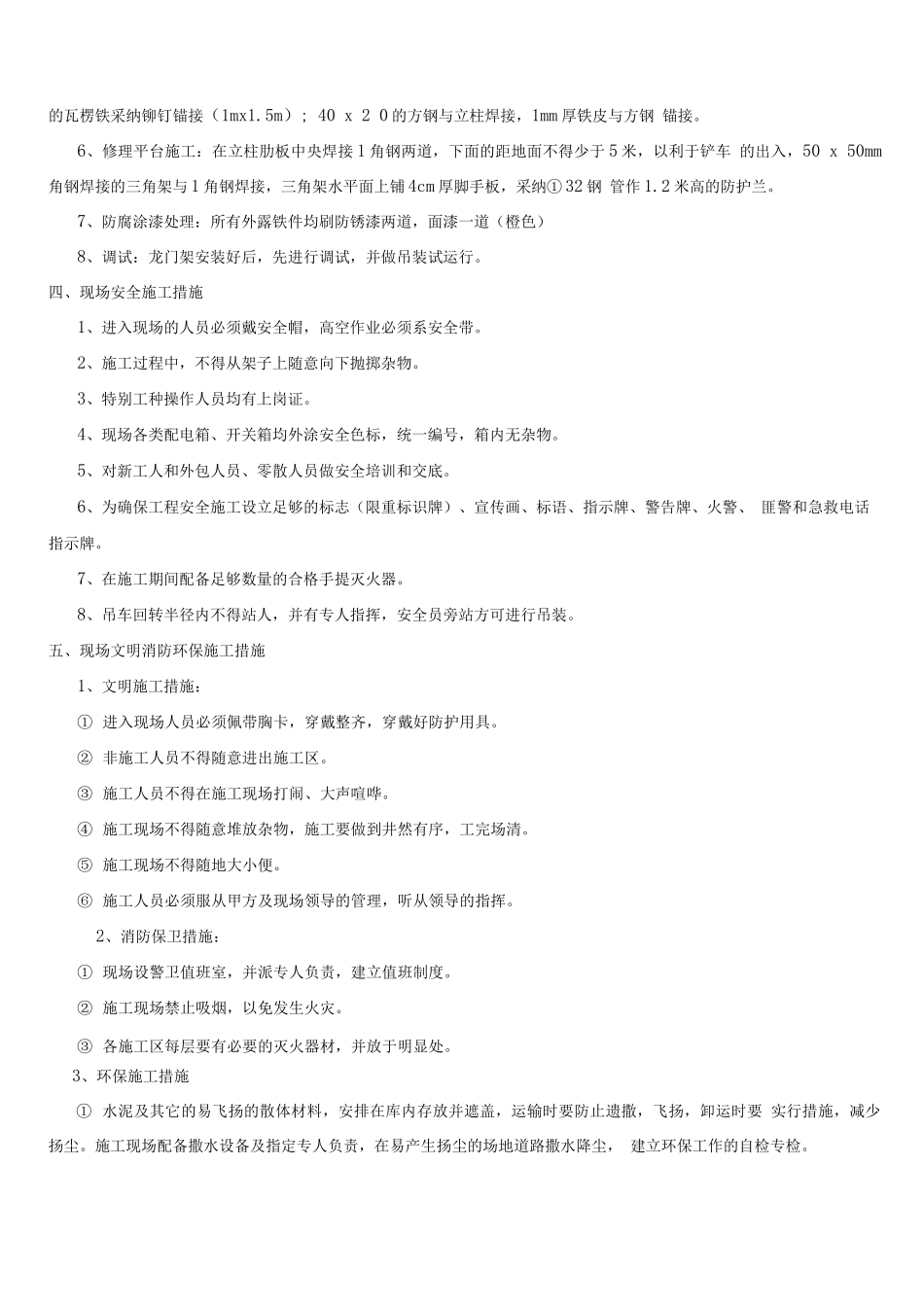

T 细化 35kV 线路入地（广渠路二期）工程龙门架安装施工方案编制:审核：审批:北京市市政三工程建设有限责任公司 T 细化 35kV 线路入地（广渠路二期）工程项目经理部2025 年 2 月一、工程概况T 细化 35kV 线路入地（广渠路二期）工程，其中 1#竖井起点为大郊亭桥南侧高填方 18 米处，向 西与 T 细化 35kV线路入地（广渠路一期）工程隧道旧沟衔接；终点为大郊亭桥东南侧 2#竖井南侧甩 。结构形式：全线采纳浅埋暗挖法施工，结构形式为单孔复合衬砌隧道，直墙、圆拱， 厚平底板，净宽 2.0m，起拱线高 1.85m，矢高 0.45m,净高 2.3m。隧道总长为 2462.7 米（其中过四环 主路及辅路段 80 米，桩号为 2# 0+015〜1# 0+095 ）;隧道暗挖土方总计 9m3；根据施工需要在 2#竖井上方搭建龙门架，龙门架搭设形式及具体尺寸 见附图。二、施工准备1、探明施工现场及临近地方的市政设施情况（包括地上、地下管线），并做好改移工作。2、完成临水、临电管网的布设工作，并完成交通导改工作。3、龙门架施工所用材料，做好存放、保管工作。材料经过监理验收。4、组织施工机械、设备和工具进场，按规定地点和方式存放，并做好相应的保养和试运转等工作。三、施工方法3.1 龙门架施工工艺流程测量放线 T 立柱基础施工 T 立柱吊装及焊接 T 角钢斜梁、连接横梁、轨道梁安装 T 屋架安装 T 修 理平台施工 T 防腐处理1、测量放线：根据已建立的现场控制测量网，布设龙门架的立柱基础及小室圈梁的位置控制线。2、立柱基础及锁圈梁施工：立柱基础为矩形设计的现浇混凝土结构，采纳明挖施工，开挖过程 中确保地下管线的安全。立柱基础施工工序流程：挖探沟 T 沟槽开挖 T 预埋竖井龙门架及梯道预埋铁件 T 支搭模板 T 浇注混 凝土 T 养护 T 拆模。待立柱基础混凝土达到设计强度后方可进行立柱吊装。3、立柱吊装及焊接：放出立柱边线，采纳 20T 汽车吊对立柱进行吊装，立柱起吊前将吊索具、爬 梯、缆风绳等固定在立柱上，立柱吊起离地面 50cm 时应停机检查吊索具是否安全可靠，确认无误后起 生到安全高度，移到就位基础上方，缓慢下降，先调整标高、位移，再调整垂直度，就位后，将立柱 与预埋铁焊接，四周满焊，焊缝饱满，焊缝高度不小于最薄钢板厚度。4、1 角钢斜梁、连接横梁、轨道梁安装：在立柱顶端焊 10mm 厚的钢板并预留① 22 的螺栓孔，连 接横梁及轨道梁翼缘焊 10mm 厚钢板并预留① 22 ...
