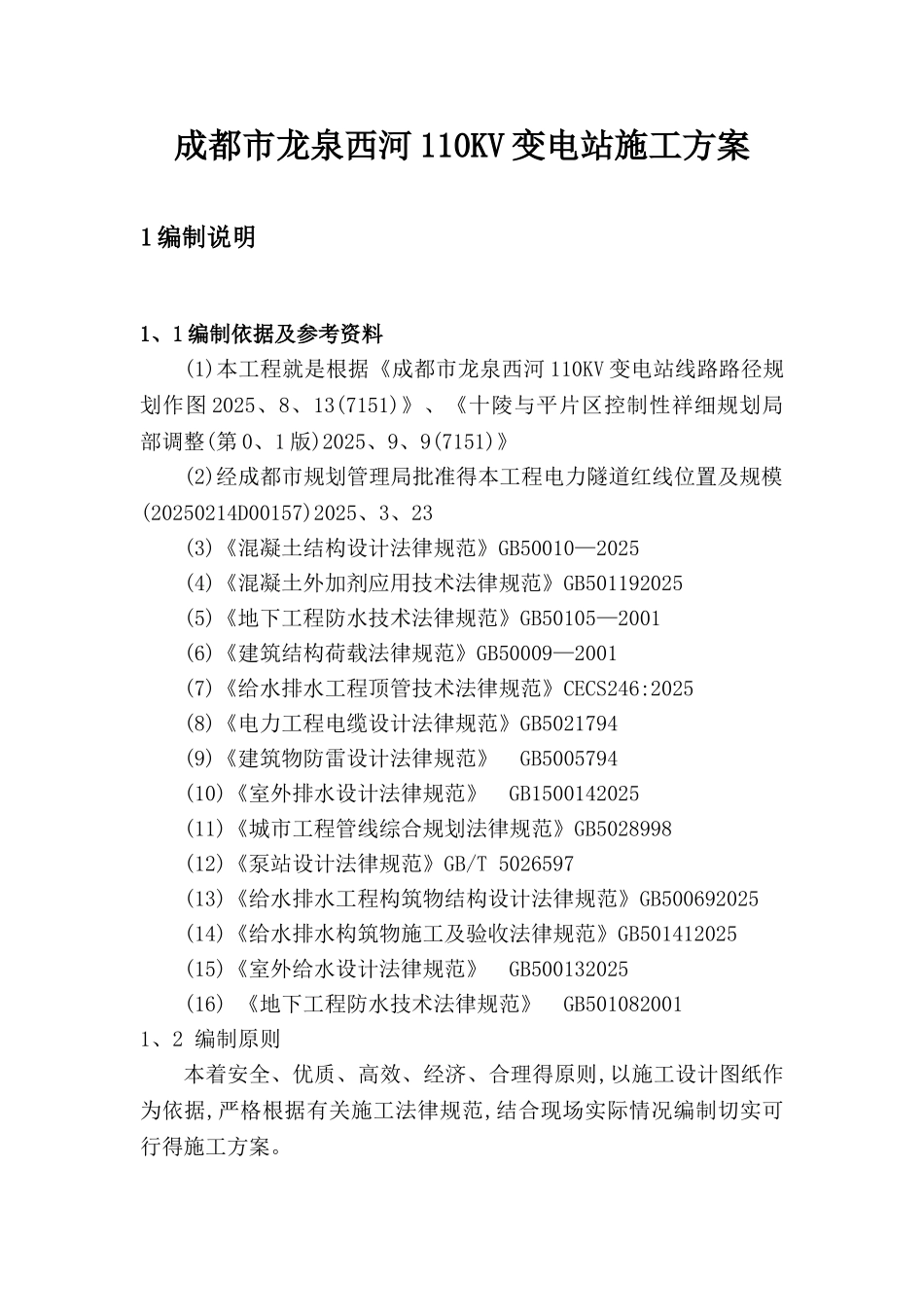

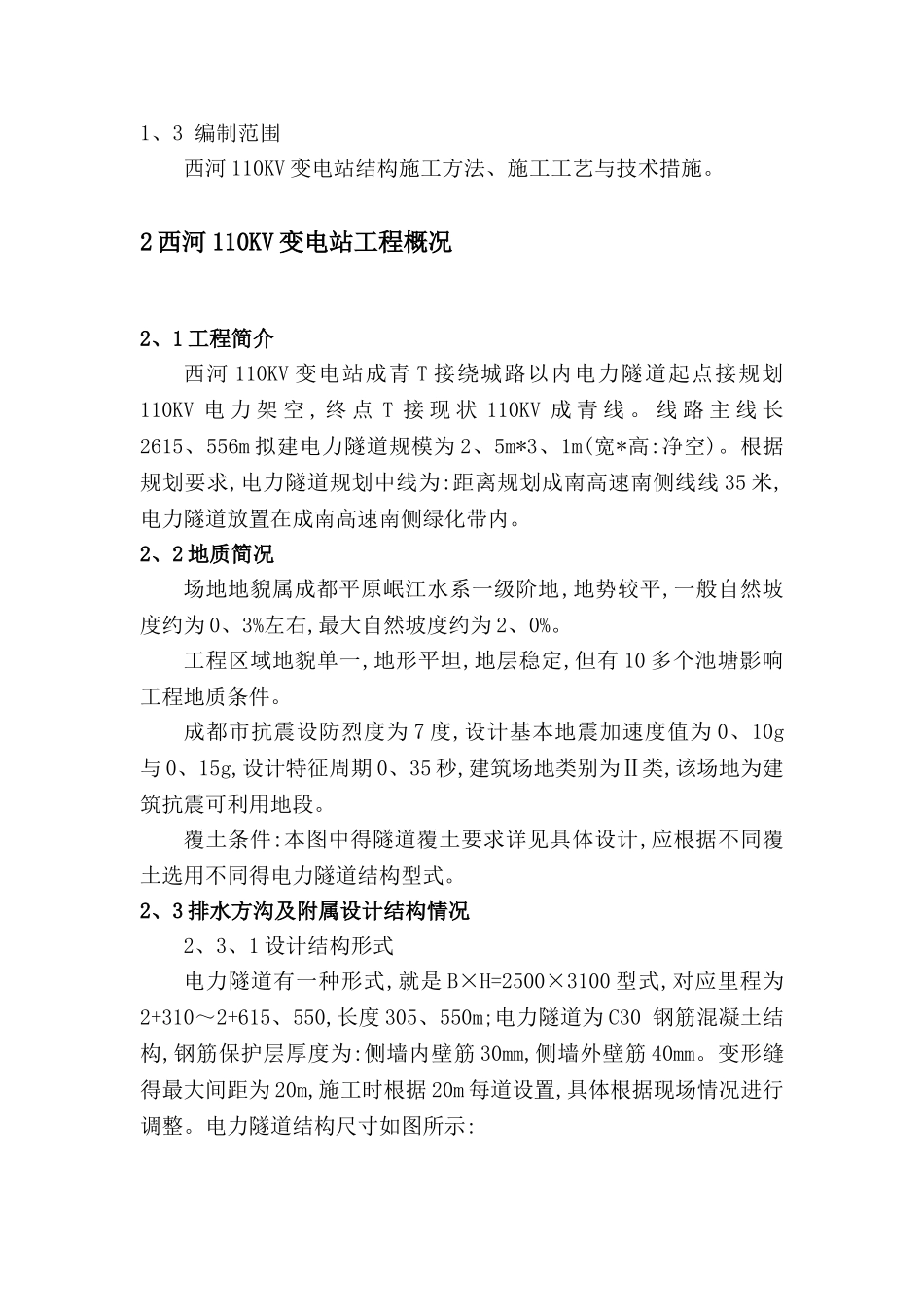

成都市龙泉西河 110KV 变电站施工方案1 编制说明1、1 编制依据及参考资料(1)本工程就是根据《成都市龙泉西河 110KV 变电站线路路径规划作图 2025、8、13(7151)》、《十陵与平片区控制性祥细规划局部调整(第 0、1 版)2025、9、9(7151)》(2)经成都市规划管理局批准得本工程电力隧道红线位置及规模(20250214D00157)2025、3、23(3)《混凝土结构设计法律规范》GB50010—2025(4)《混凝土外加剂应用技术法律规范》GB501192025(5)《地下工程防水技术法律规范》GB50105—2001(6)《建筑结构荷载法律规范》GB50009—2001(7)《给水排水工程顶管技术法律规范》CECS246:2025(8)《电力工程电缆设计法律规范》GB5021794(9)《建筑物防雷设计法律规范》 GB5005794(10)《室外排水设计法律规范》 GB1500142025(11)《城市工程管线综合规划法律规范》GB5028998(12)《泵站设计法律规范》GB/T 5026597(13)《给水排水工程构筑物结构设计法律规范》GB500692025(14)《给水排水构筑物施工及验收法律规范》GB501412025(15)《室外给水设计法律规范》 GB500132025(16) 《地下工程防水技术法律规范》 GB5010820011、2 编制原则本着安全、优质、高效、经济、合理得原则,以施工设计图纸作为依据,严格根据有关施工法律规范,结合现场实际情况编制切实可行得施工方案。1、3 编制范围西河 110KV 变电站结构施工方法、施工工艺与技术措施。2 西河 110KV 变电站工程概况2、1 工程简介西河 110KV 变电站成青 T 接绕城路以内电力隧道起点接规划110KV 电 力 架 空 , 终 点 T 接 现 状 110KV 成 青 线 。 线 路 主 线 长2615、556m 拟建电力隧道规模为 2、5m*3、1m(宽*高:净空)。根据规划要求,电力隧道规划中线为:距离规划成南高速南侧线线 35 米,电力隧道放置在成南高速南侧绿化带内。2、2 地质简况场地地貎属成都平原岷江水系一级阶地,地势较平,一般自然坡度约为 0、3%左右,最大自然坡度约为 2、0%。工程区域地貎单一,地形平坦,地层稳定,但有 10 多个池塘影响工程地质条件。成都市抗震设防烈度为 7 度,设计基本地震加速度值为 0、10g与 0、15g,设计特征周期 0、35 秒,建筑场地类别为Ⅱ类,该场地为建筑抗震可利用地段。覆土条件:本图中得隧道覆土要求详见具体设计,应根据不同覆土选用不同得电力隧道结构型式。2、3 排水方沟及附属设计结构情况2、3、1 设计结构形式电力隧道有一种形式,就是 B×H=2500×3100 型式,对应里程...
