电动锅炉给水泵安装施工方案模板

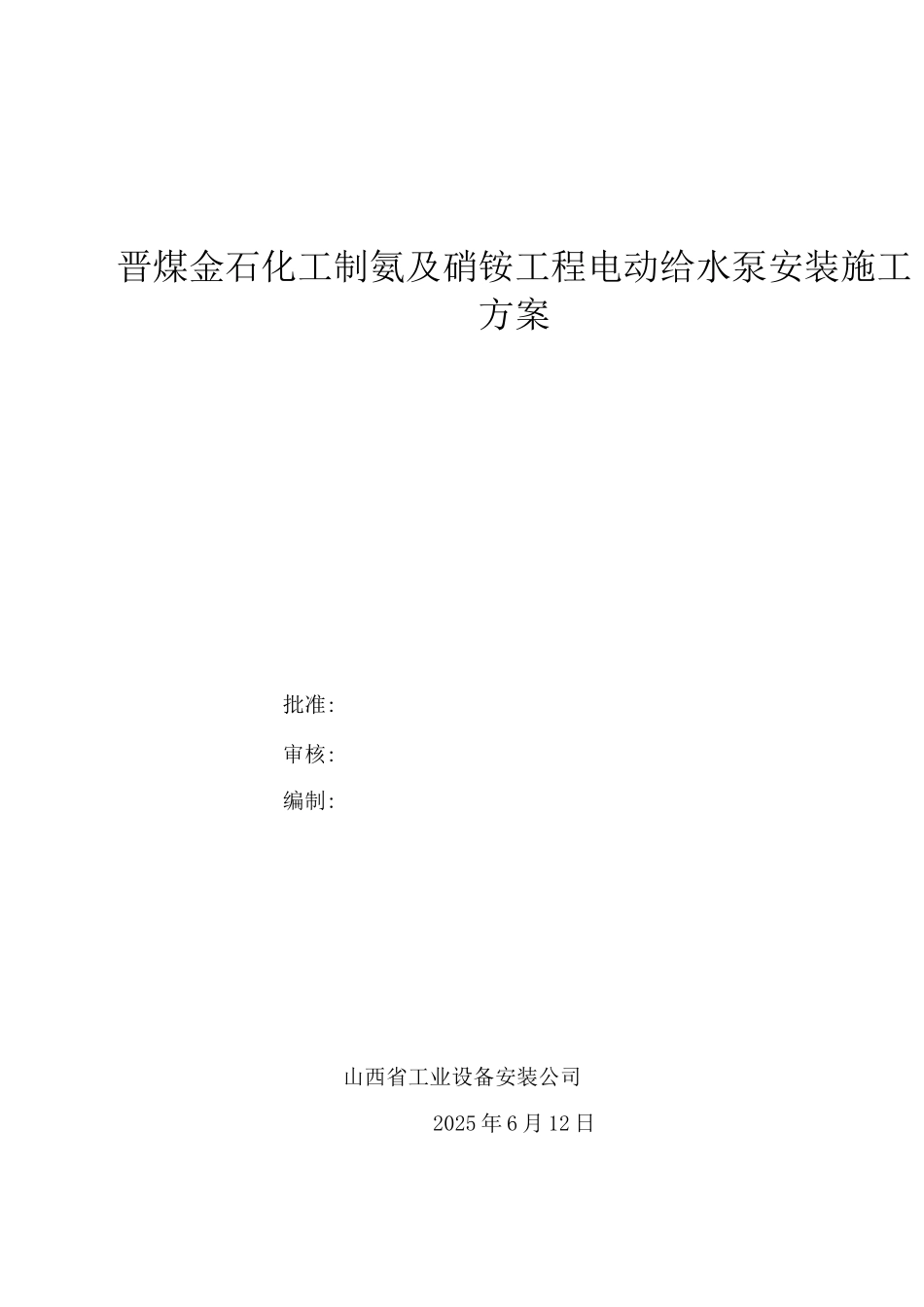

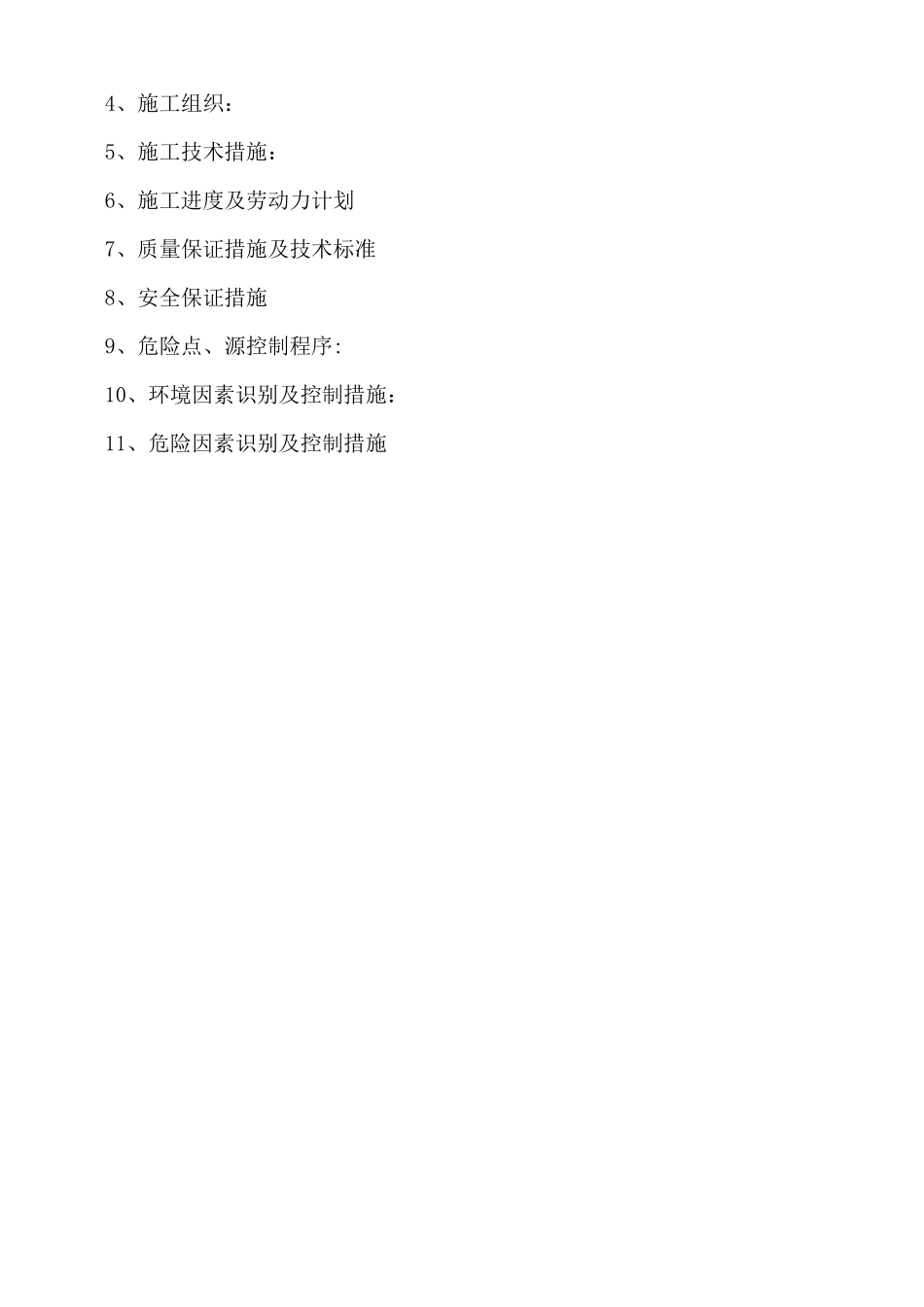

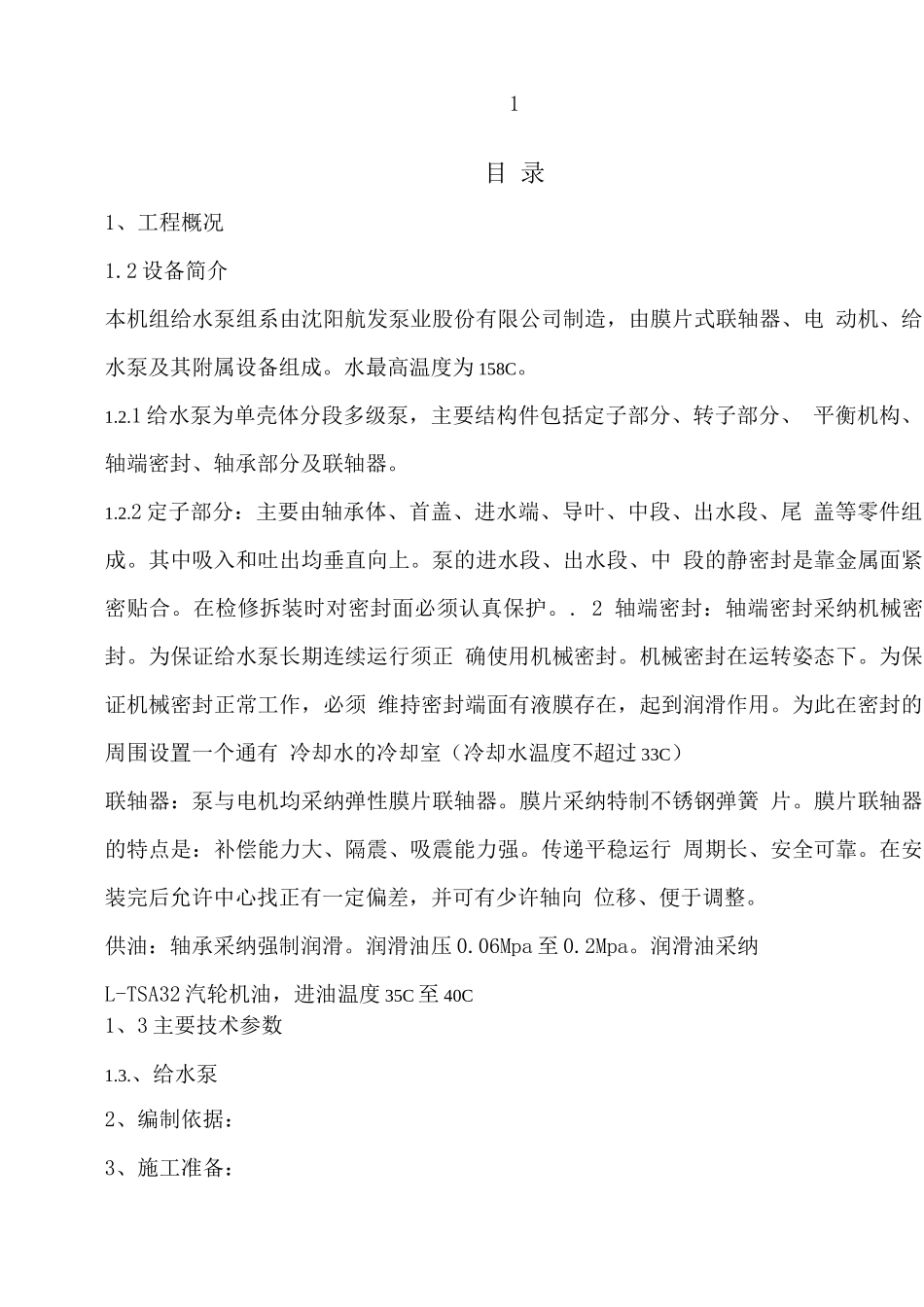

晋煤金石化工制氨及硝铵工程电动给水泵安装施工方案批准:审核:编制:山西省工业设备安装公司2025 年 6 月 12 日1目 录1、工程概况1.2 设备简介本机组给水泵组系由沈阳航发泵业股份有限公司制造，由膜片式联轴器、电 动机、给水泵及其附属设备组成。水最高温度为 158C。1.2.1 给水泵为单壳体分段多级泵，主要结构件包括定子部分、转子部分、 平衡机构、轴端密封、轴承部分及联轴器。1.2.2 定子部分：主要由轴承体、首盖、进水端、导叶、中段、出水段、尾 盖等零件组成。其中吸入和吐出均垂直向上。泵的进水段、出水段、中 段的静密封是靠金属面紧密贴合。在检修拆装时对密封面必须认真保护。. 2 轴端密封：轴端密封采纳机械密封。为保证给水泵长期连续运行须正 确使用机械密封。机械密封在运转姿态下。为保证机械密封正常工作，必须 维持密封端面有液膜存在，起到润滑作用。为此在密封的周围设置一个通有 冷却水的冷却室（冷却水温度不超过 33C）联轴器：泵与电机均采纳弹性膜片联轴器。膜片采纳特制不锈钢弹簧 片。膜片联轴器的特点是：补偿能力大、隔震、吸震能力强。传递平稳运行 周期长、安全可靠。在安装完后允许中心找正有一定偏差，并可有少许轴向 位移、便于调整。供油：轴承采纳强制润滑。润滑油压 0.06Mpa 至 0.2Mpa。润滑油采纳L-TSA32 汽轮机油，进油温度 35C 至 40C1、3 主要技术参数1.3.、给水泵2、编制依据：3、施工准备： 4、施工组织：5、施工技术措施：6、施工进度及劳动力计划7、质量保证措施及技术标准8、安全保证措施9、危险点、源控制程序:10、环境因素识别及控制措施：11、危险因素识别及控制措施1、工程概况1.1、工程简介晋煤金石化工制氨及硝铵工程 4 x 260t/h 循环流化床锅炉安装工程共安装 5 台高压锅 炉给水泵，高压锅炉给水泵组布置在 0.m 层，A 列〜B 列之间，为确保电动调速给水泵 组的顺利安装，特编制本施工作业指导书。根据型 DG270-140 给水泵组设备厂家说明，给水泵不允许解体，故按不解体考虑，现 场主要按设计进行安装工作。但给水泵和电机应进行轴瓦检查、转子抬轴量及轴串检查（使 工作轴窜比总窜动量的 1/2小 0.25〜0.5mm ）。配套的工作油泵及润滑油冷却器等辅助设备 全部进行解体检查、清扫，冷油器进行水压试验。如厂家及业主另有要求，则按厂家及业 主要求进行。1.2、设备简介本机组给水泵组系由沈阳航发泵业股份有限公司制造，由膜片式联轴器、...
