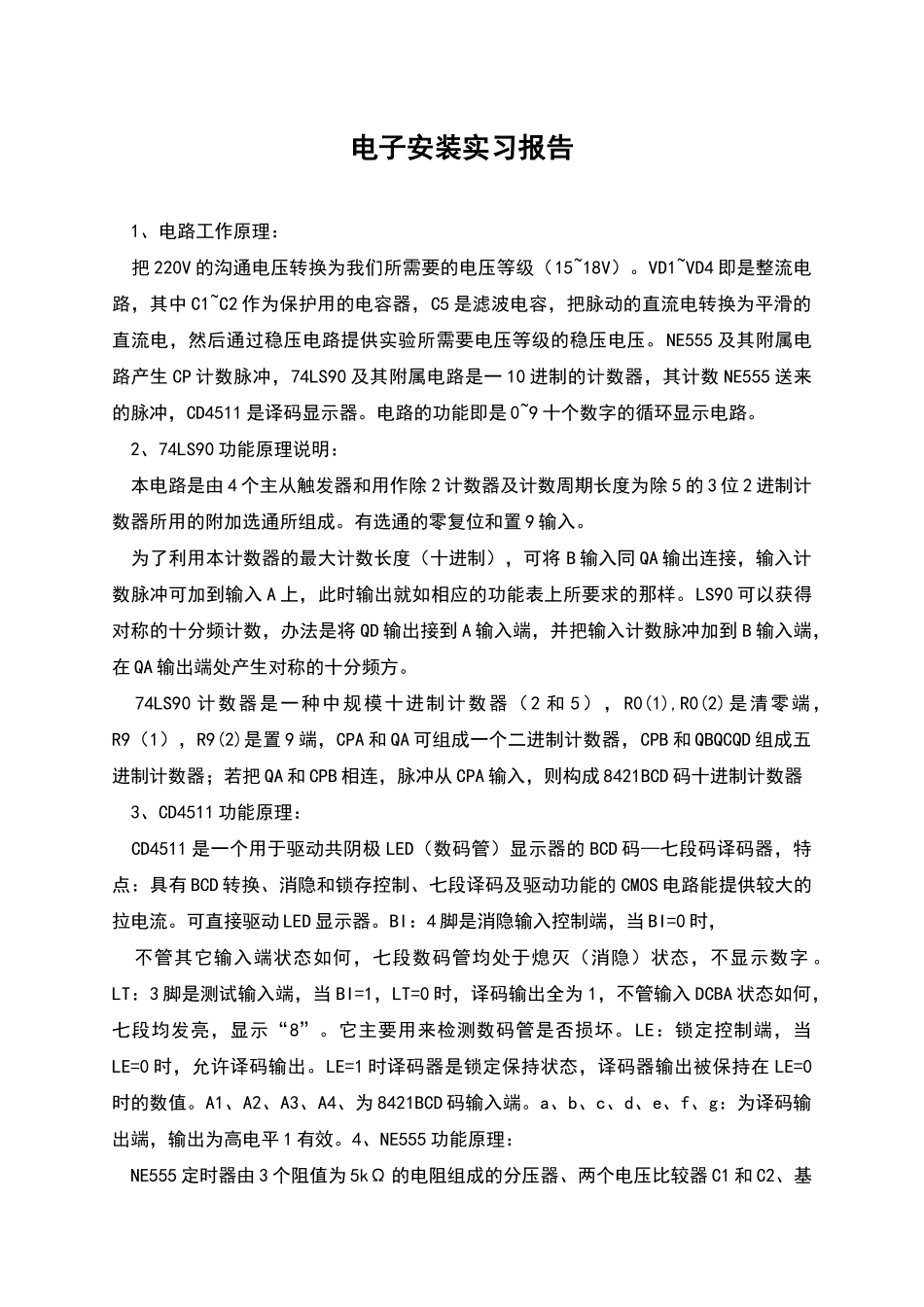

电子安装实习报告 1、电路工作原理： 把 220V 的沟通电压转换为我们所需要的电压等级（15~18V）。VD1~VD4 即是整流电路，其中 C1~C2 作为保护用的电容器，C5 是滤波电容，把脉动的直流电转换为平滑的直流电，然后通过稳压电路提供实验所需要电压等级的稳压电压。NE555 及其附属电路产生 CP 计数脉冲，74LS90 及其附属电路是一 10 进制的计数器，其计数 NE555 送来的脉冲，CD4511 是译码显示器。电路的功能即是 0~9 十个数字的循环显示电路。 2、74LS90 功能原理说明： 本电路是由 4 个主从触发器和用作除 2 计数器及计数周期长度为除 5 的 3 位 2 进制计数器所用的附加选通所组成。有选通的零复位和置 9 输入。 为了利用本计数器的最大计数长度（十进制），可将 B 输入同 QA 输出连接，输入计数脉冲可加到输入 A 上，此时输出就如相应的功能表上所要求的那样。LS90 可以获得对称的十分频计数，办法是将 QD 输出接到 A 输入端，并把输入计数脉冲加到 B 输入端，在 QA 输出端处产生对称的十分频方。 74LS90 计数器是一种中规模十进制计数器（2 和 5），R0(1),R0(2)是清零端，R9（1），R9(2)是置 9 端，CPA 和 QA 可组成一个二进制计数器，CPB 和 QBQCQD 组成五进制计数器；若把 QA 和 CPB 相连，脉冲从 CPA 输入，则构成 8421BCD 码十进制计数器 3、CD4511 功能原理： CD4511 是一个用于驱动共阴极 LED（数码管）显示器的 BCD 码—七段码译码器，特点：具有 BCD 转换、消隐和锁存控制、七段译码及驱动功能的 CMOS 电路能提供较大的拉电流。可直接驱动 LED 显示器。BI：4 脚是消隐输入控制端，当 BI=0 时， 不管其它输入端状态如何，七段数码管均处于熄灭（消隐）状态，不显示数字 。LT：3 脚是测试输入端，当 BI=1，LT=0 时，译码输出全为 1，不管输入 DCBA 状态如何，七段均发亮，显示“8”。它主要用来检测数码管是否损坏。LE：锁定控制端，当LE=0 时，允许译码输出。LE=1 时译码器是锁定保持状态，译码器输出被保持在 LE=0时的数值。A1、A2、A3、A4、为 8421BCD 码输入端。a、b、c、d、e、f、g：为译码输出端，输出为高电平 1 有效。4、NE555 功能原理： NE555 定时器由 3 个阻值为 5kΩ 的电阻组成的分压器、两个电压比较器 C1 和 C2、基本 RS 触发器、放电三极管 TD 和缓冲反相器 G4 组成。NE555 为 8 脚时基集成电...
