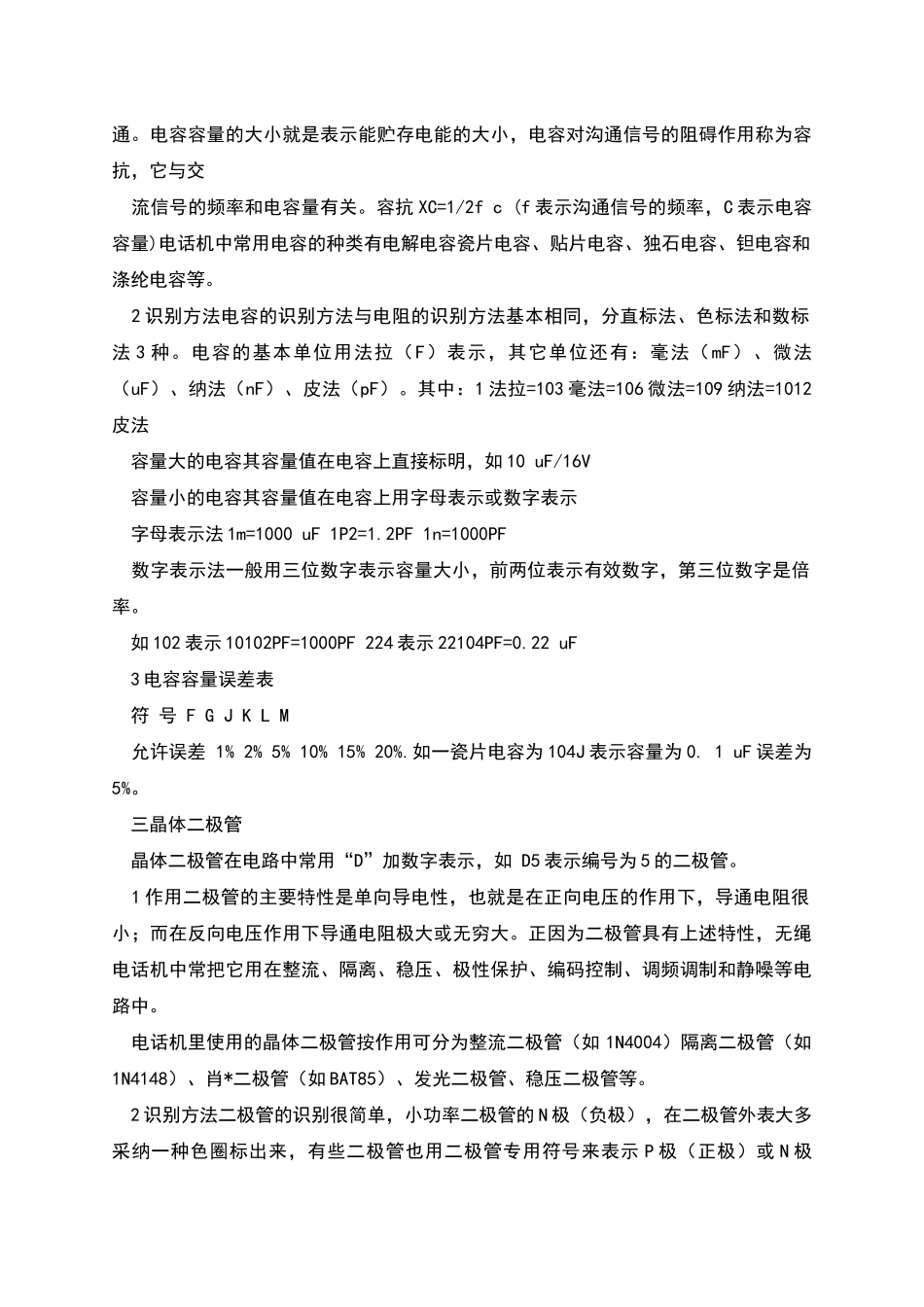

电子工艺专业实习报告 （一）常用元器件的识别 一电阻 电阻在电路中用“R”加数字表示，如 R1 表示编号为 1 的电阻。电阻在电路中的主要作用为分流限流、分压、偏置等。 1 参数识别电阻的单位为欧姆（），倍率单位有：千欧（K），兆欧（M）等。换算方法是：1 兆欧=1000 千欧=_______欧 电阻的参数标注方法有 3 种，即直标法色标法和数标法。 a 数标法主要用于贴片等小体积的电路，如 472 表示 47100（即 4.7K）； 104 则表示 100K b 色环标注法使用最多，现举例如下四色环电阻 五色环电阻（精密电阻） 2 电阻的色标位置和倍率关系如下表所示 颜色 有效数字 倍率 允许偏差（%） 银色 / _0.01 10 金色 / _0.1 5 黑色 0 0 / 棕色 1 _10 1 红色 2 _100 2 橙色 3 _1000 / 黄色 4 _10000 / 绿色 5 _100000 0.5 蓝色 6 ________ 0.2 紫色 7 ________0 0.1 灰色 8 ________00 / 白色 9 ________000 / 二电容 1 电容在电路中一般用“C”加数字表示（如 C13 表示编号为 13 的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通沟通。电容容量的大小就是表示能贮存电能的大小，电容对沟通信号的阻碍作用称为容抗，它与交 流信号的频率和电容量有关。容抗 XC=1/2f c (f 表示沟通信号的频率，C 表示电容容量)电话机中常用电容的种类有电解电容瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。 2 识别方法电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法 3 种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。其中：1 法拉=103 毫法=106 微法=109 纳法=1012皮法 容量大的电容其容量值在电容上直接标明，如 10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示 字母表示法 1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。 如 102 表示 10102PF=1000PF 224 表示 22104PF=0.22 uF 3 电容容量误差表 符 号 F G J K L M 允许误差 1% 2% 5% 10% 15% 20%.如一瓷片电容为 104J 表示容量为 0. 1 uF 误差为5%。 三晶体二极管 晶体二极管在电路中常用“D”加数字表示，如 D5 表示编号为 5 的二极管。 1 作用二极管的主...
