电子秤系统的设计方案2
电子秤的组成2

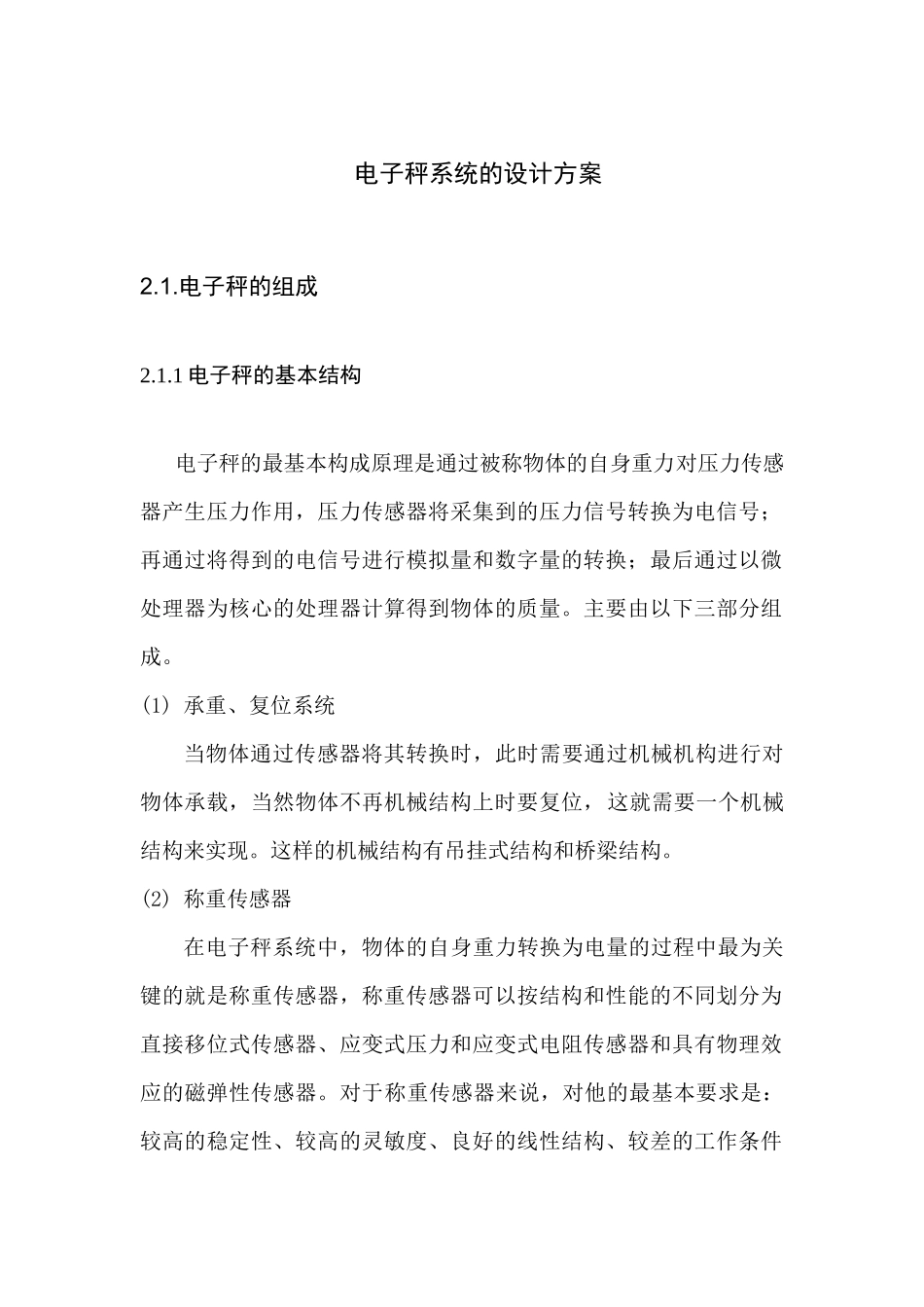

1 电子秤的基本结构 电子秤的最基本构成原理是通过被称物体的自身重力对压力传感器产生压力作用，压力传感器将采集到的压力信号转换为电信号；再通过将得到的电信号进行模拟量和数字量的转换；最后通过以微处理器为核心的处理器计算得到物体的质量
主要由以下三部分组成
(1) 承重、复位系统当物体通过传感器将其转换时，此时需要通过机械机构进行对物体承载，当然物体不再机械结构上时要复位，这就需要一个机械结构来实现
这样的机械结构有吊挂式结构和桥梁结构
(2) 称重传感器在电子秤系统中，物体的自身重力转换为电量的过程中最为关键的就是称重传感器，称重传感器可以按结构和性能的不同划分为直接移位式传感器、应变式压力和应变式电阻传感器和具有物理效应的磁弹性传感器
对于称重传感器来说，对他的最基本要求是：较高的稳定性、较高的灵敏度、良好的线性结构、较差的工作条件下稳定性和灵敏度较好
(3) 载荷测量显示装置 在电子秤设计系统中，传感器作为物体质量和自身压力转换的纽带和连接桥梁，称重传感器一般作为将物体自身的压力转换为与其成线性关系的电量，电信号作为后续电路的处理和变换
承载在压力传感器的机械部件和测量显示装置称为承重和测量显示装置
一般在电子电路中通常由以下几个基本的环节构成
这些环节包括；放大、滤波、变换、计算和存储显示

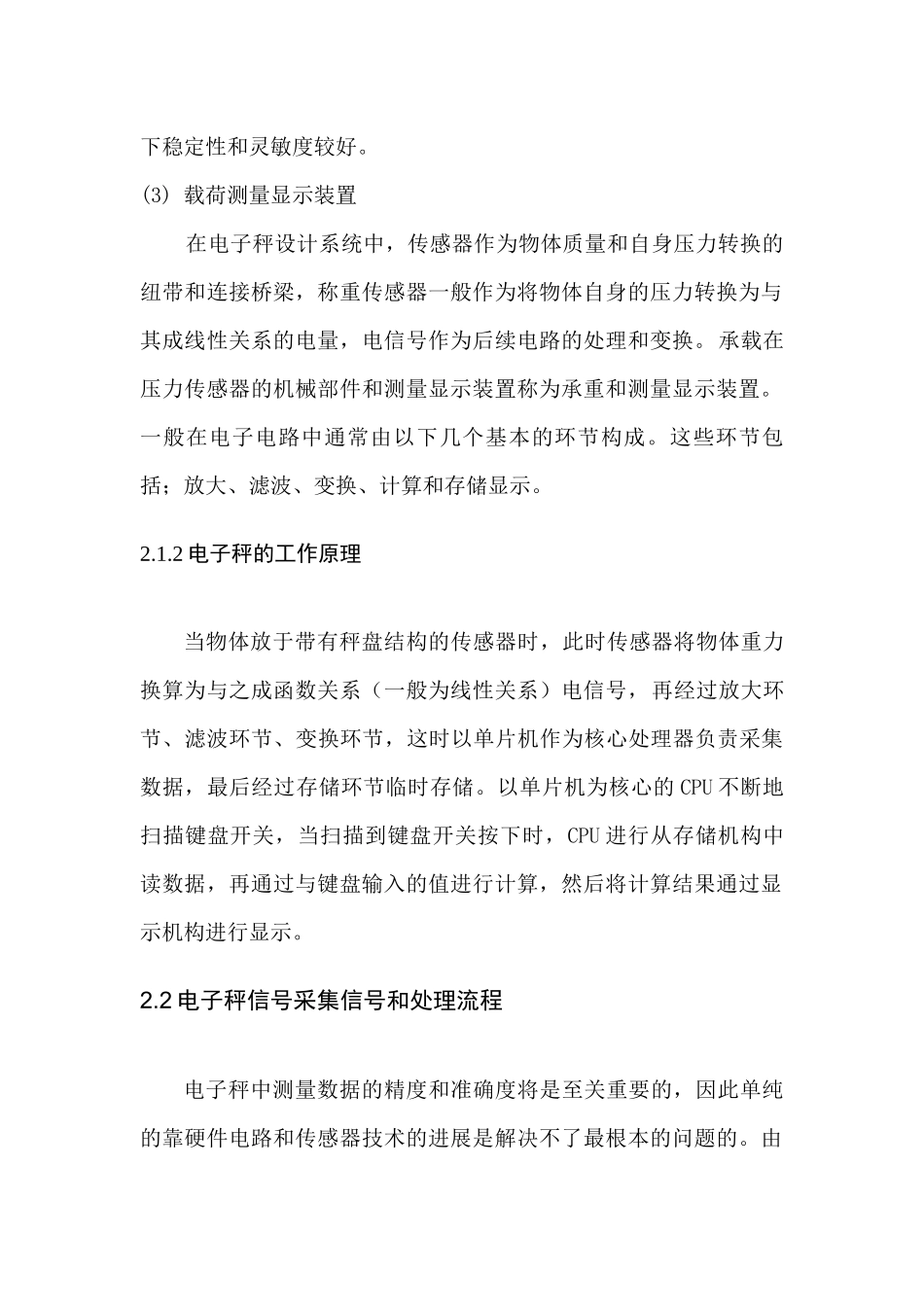

2 电子秤的工作原理当物体放于带有秤盘结构的传感器时，此时传感器将物体重力换算为与之成函数关系（一般为线性关系）电信号，再经过放大环节、滤波环节、变换环节，这时以单片机作为核心处理器负责采集数据，最后经过存储环节临时存储
以单片机为核心的 CPU 不断地扫描键盘开关，当扫描到键盘开关按下时，CPU 进行从存储机构中读数据，再通过与键盘输入的值进行计算，然后将计算结果通过显示机构进行显示

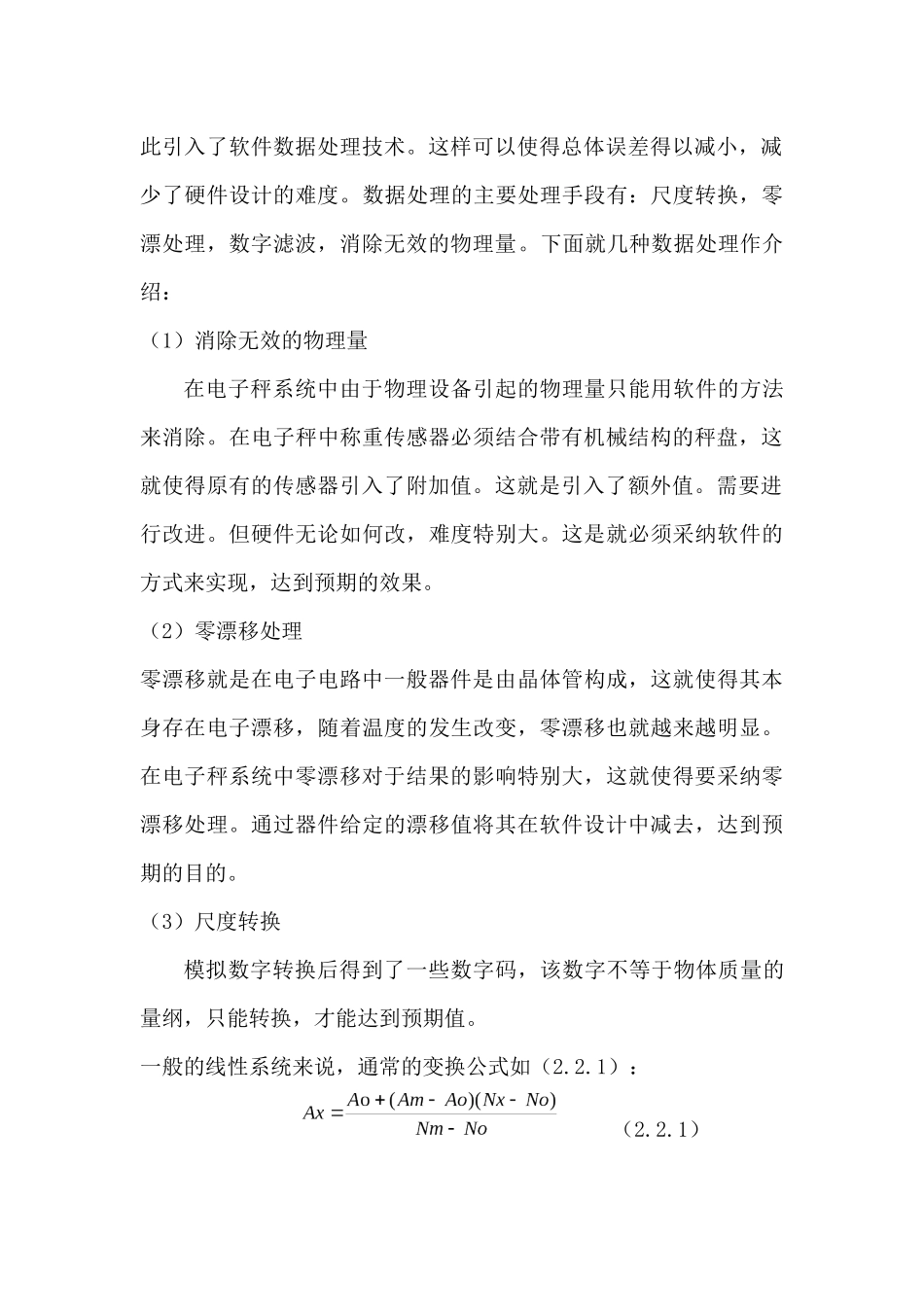

2 电子秤信号采集信号和处理流程电子
