电梯井塔吊施工方案

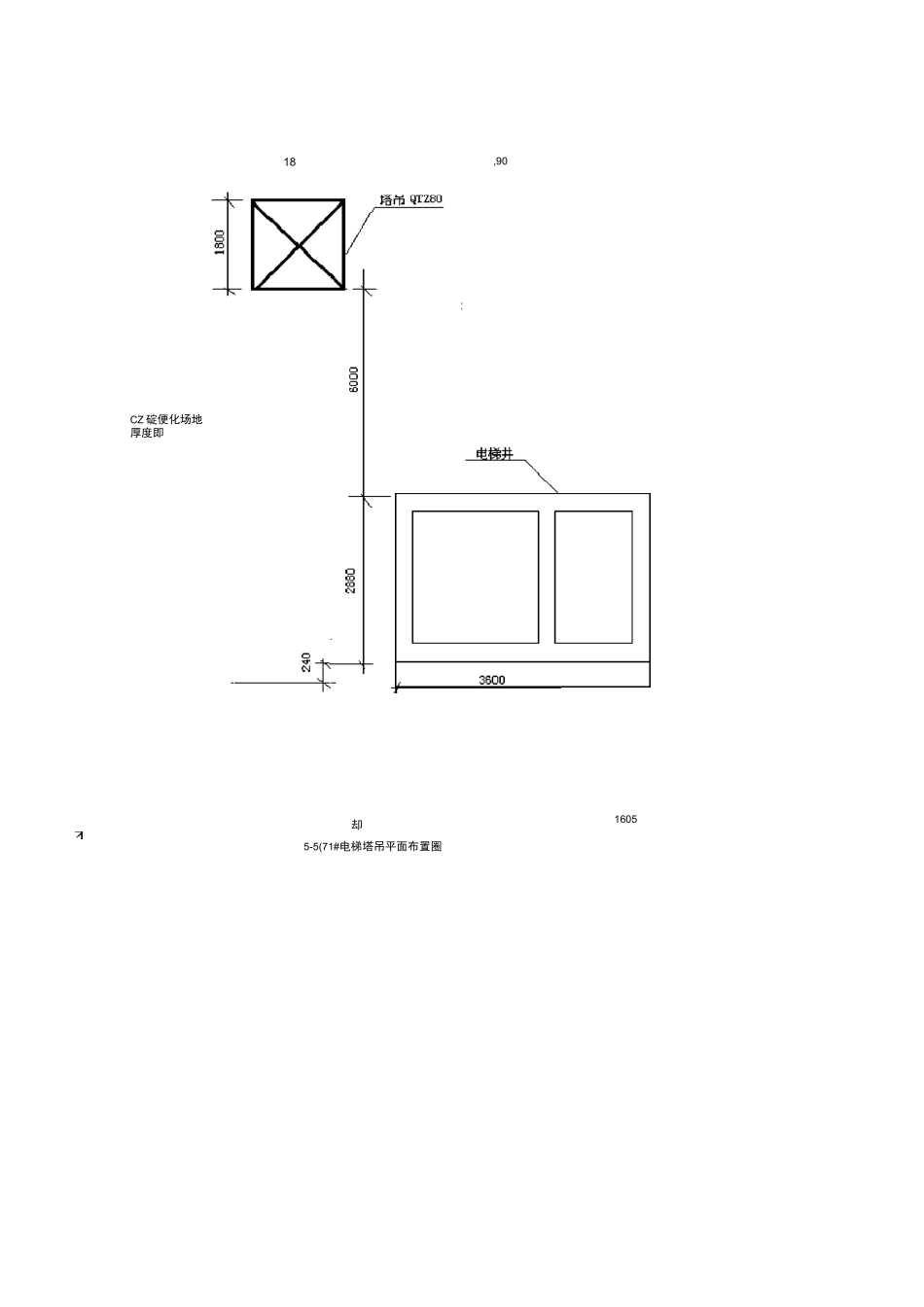

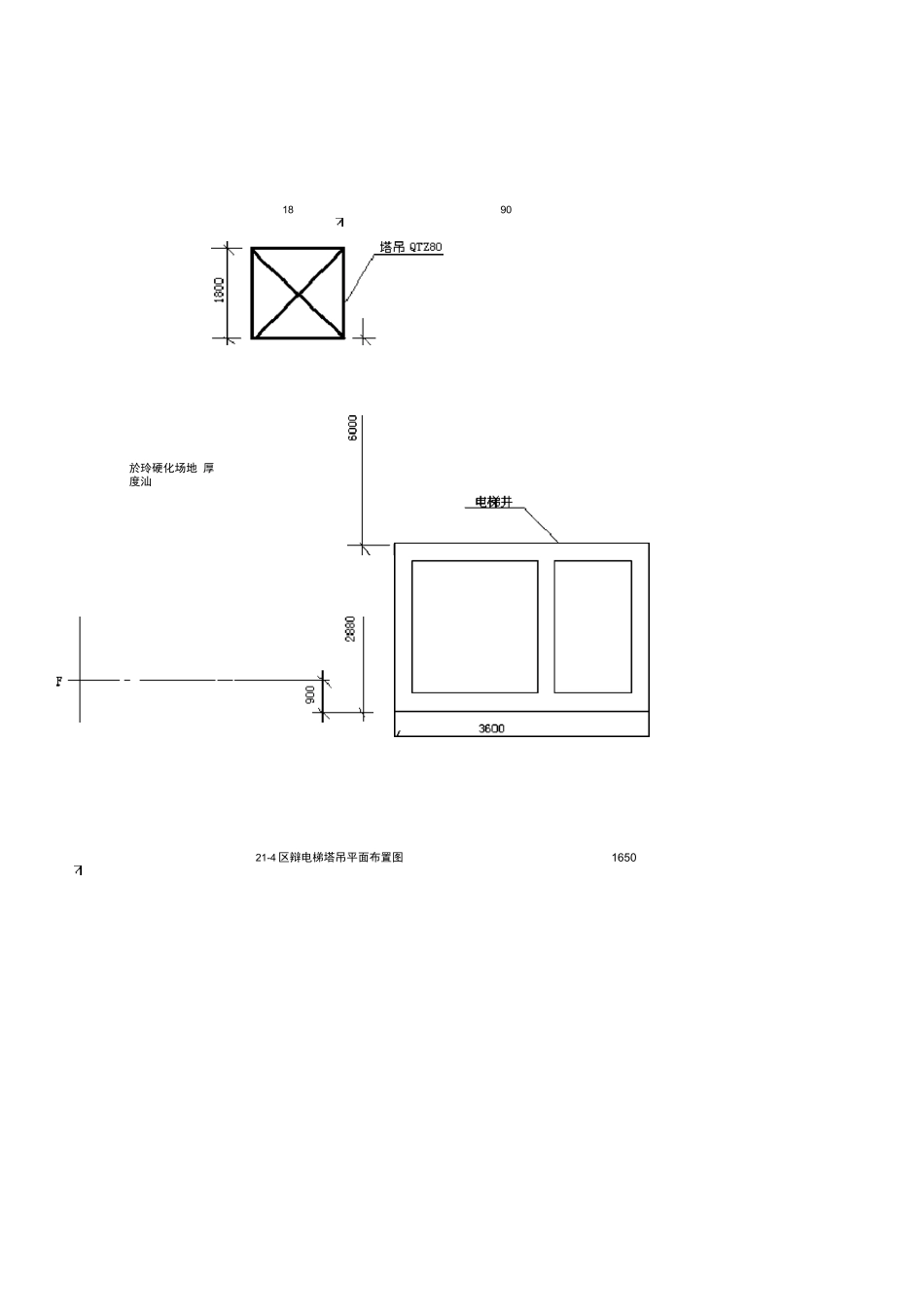

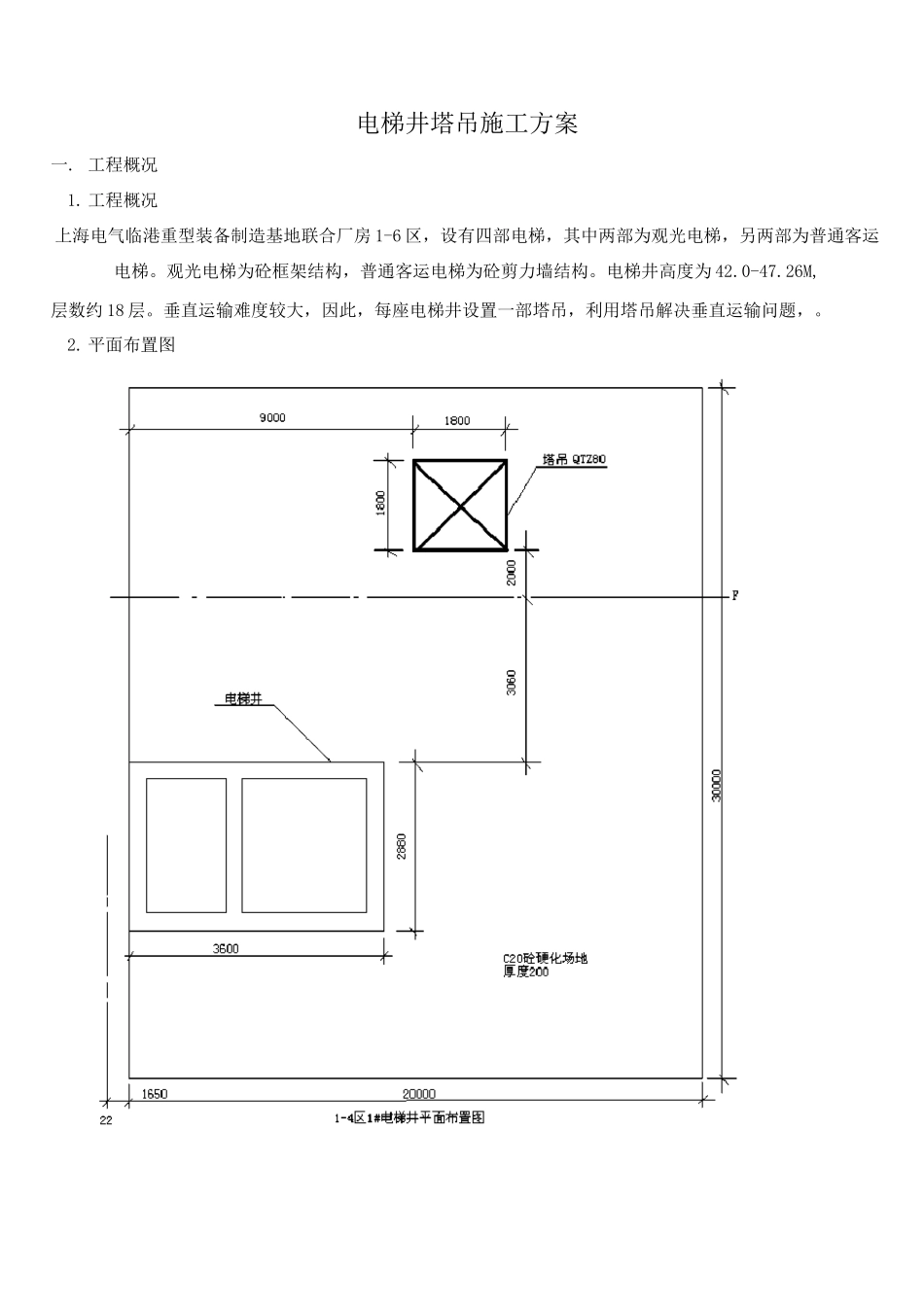

电梯井塔吊施工方案一. 工程概况1. 工程概况上海电气临港重型装备制造基地联合厂房 1-6 区，设有四部电梯，其中两部为观光电梯，另两部为普通客运电梯。观光电梯为砼框架结构，普通客运电梯为砼剪力墙结构。电梯井高度为 42.0-47.26M,层数约 18 层。垂直运输难度较大，因此，每座电梯井设置一部塔吊，利用塔吊解决垂直运输问题，。2. 平面布置图21-4 区辩电梯塔吊平面布置图16501890於玲硬化场地 厚度汕,9018CZ 碇便化场地 厚度即却5-5(71#电梯塔吊平面布置圈160512018匚实碇哽化场地 厚度河;.比明史叩22S-日区溯电格塔吊平面布置囹二.编制依据1. 机械工业第二设计讨论院设计的图纸:M789Z02-1-G226-227;2. 上第机电设计讨论院设计的图纸：M789Z02-2G67-68;3. 《建筑地基基础设计法律规范》(GB207-22 );4. 《混凝土结构设计法律规范》(GB510-22 );5. 《建筑施工手册》。三.塔吊基本参数本工程每座电梯设置一台塔吊，塔吊型号为 QTZ80,最大起重荷载 60.KN,最大起吊高度 120. 米，自重(包括压重)485.50KN，设计倾覆力矩 880.KN。本工程塔吊起吊高度为 60.米，自重为 335.50KN。四. 基础设计塔吊基础为钢筋混凝土基础，平面尺寸为 10x10 米，厚度为 1.4 0 米。砼强度等级为 C35,基础埋 深 0.米。如下图所示：五.地基处理塔吊设计地基承载力为 2.KN。因本工程所处地基为软弱地基，所以必须进行地基处理。将基础底部铺设三皮土，厚度为 10,每边超出基础 10,平面尺寸为 120 x 120。查施工手册，地耐力达到 2-250KN。要求三皮土分层夯实，压实系数为 0.94-0.97。六. 塔吊基础承载力计算根据《建筑地基基础设计法律规范》(GB207-22 )第 5.2 条，塔吊基础承载力计算: 当不考虑附着时的基础设计计算公式：Pma = (F+G)/L2+M/WPmin=(F+G)/L2-M/W当考虑附着时的基础设计计算公式：P=(F+G)/L2当考虑偏心矩较大时的基础设计计算公式:P 疽 2(F+G)/3La式中：F 一塔吊作用于基础的竖向力，它包括塔吊自重、压重和最大起重荷载。F=1.2 x (335.50+60)=395.50 x 1.2=474.60KNG—基础自重和基础上土的自重.G=1.2 x 25.0 x 10 x 10 x 1.40=42KNL—基础底面宽度，本基础为 10 米.M 一倾覆力矩，包括风荷载产生的力矩和最大起重力矩.W—基础底面的抵抗矩.W=LxLxL/6=166.67m3a—合力作用点至基础底面最大压力边缘距离(M),按下式计算：a=L/2-M/(F+G)a=10/2-1232.0/(474.50+42)=4.74m经过计算得到：无附着...
