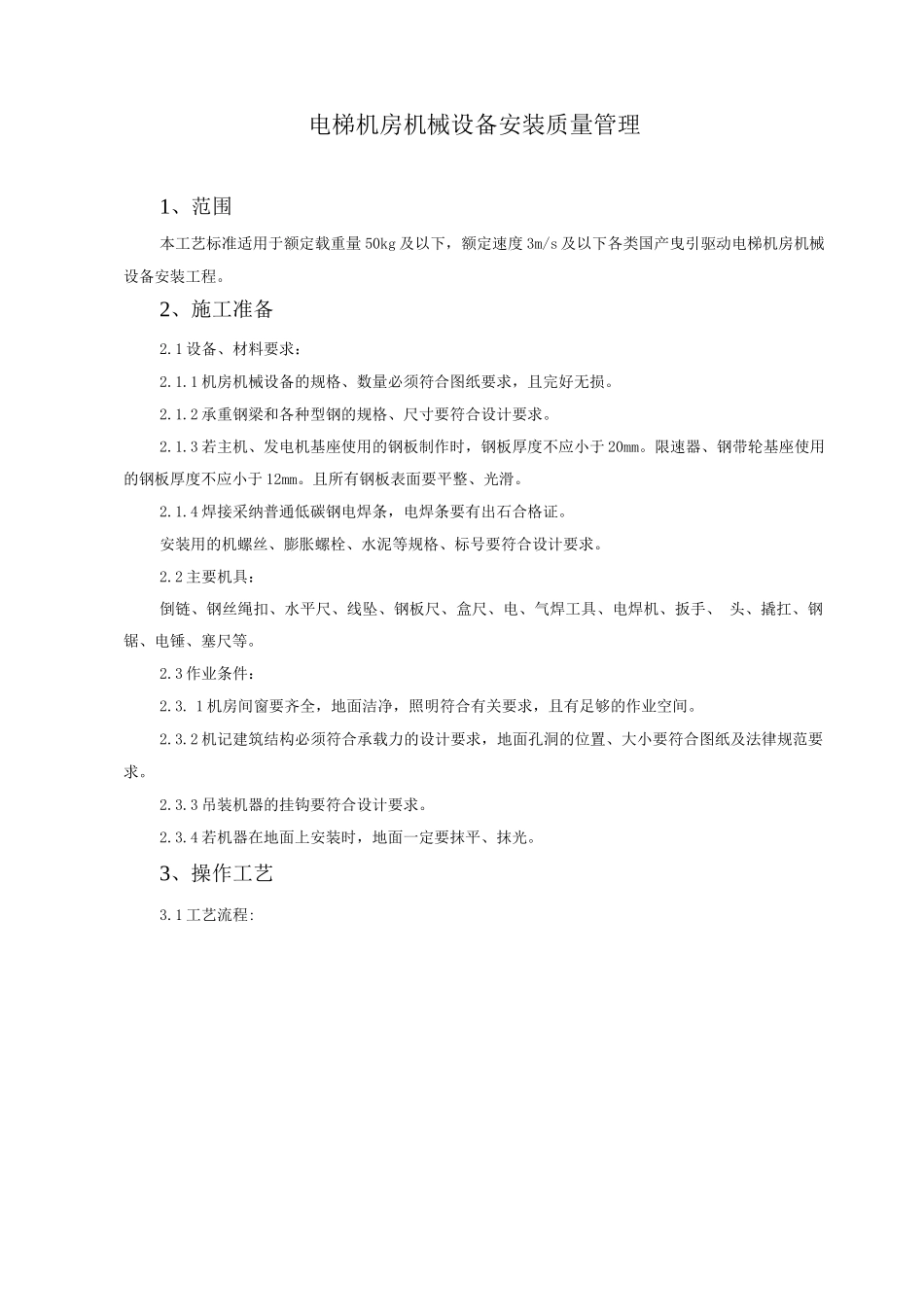

电梯机房机械设备安装质量管理

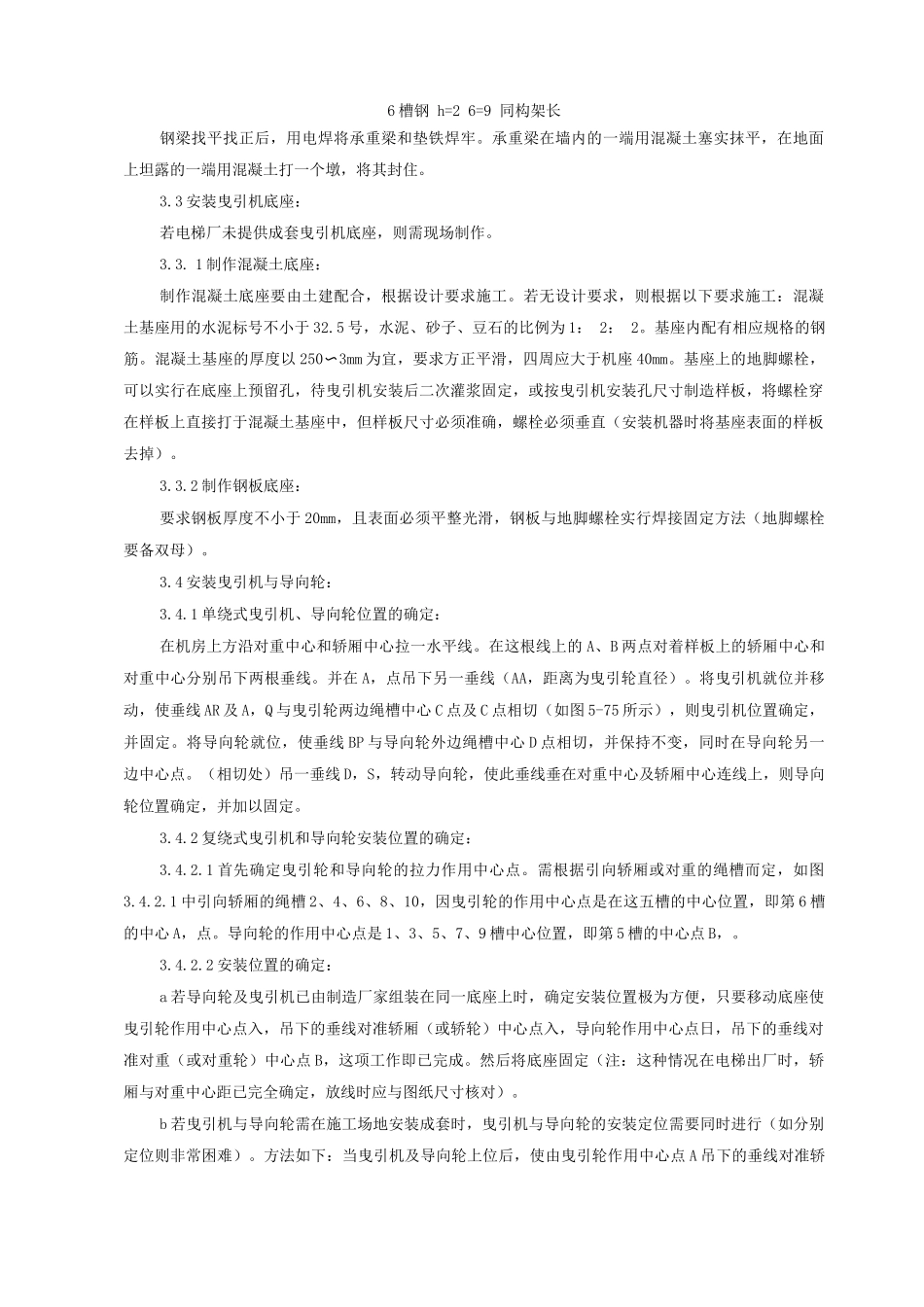

电梯机房机械设备安装质量管理1、范围本工艺标准适用于额定载重量 50kg 及以下，额定速度 3m/s 及以下各类国产曳引驱动电梯机房机械设备安装工程。2、施工准备2.1 设备、材料要求：2.1.1 机房机械设备的规格、数量必须符合图纸要求，且完好无损。2.1.2 承重钢梁和各种型钢的规格、尺寸要符合设计要求。2.1.3 若主机、发电机基座使用的钢板制作时，钢板厚度不应小于 20mm。限速器、钢带轮基座使用的钢板厚度不应小于 12mm。且所有钢板表面要平整、光滑。2.1.4 焊接采纳普通低碳钢电焊条，电焊条要有出石合格证。安装用的机螺丝、膨胀螺栓、水泥等规格、标号要符合设计要求。2.2 主要机具：倒链、钢丝绳扣、水平尺、线坠、钢板尺、盒尺、电、气焊工具、电焊机、扳手、 头、撬扛、钢锯、电锤、塞尺等。2.3 作业条件：2.3. 1 机房间窗要齐全，地面洁净，照明符合有关要求，且有足够的作业空间。2.3.2 机记建筑结构必须符合承载力的设计要求，地面孔洞的位置、大小要符合图纸及法律规范要求。2.3.3 吊装机器的挂钩要符合设计要求。2.3.4 若机器在地面上安装时，地面一定要抹平、抹光。3、操作工艺3.1 工艺流程:3.2 安装承重钢梁：3.2. 1 钢梁安装前要刷防锈漆（交工前再刷一道）。3.2.2 按安装图确定钢梁位置。3.2.3 安装曳引机承重钢梁，其两端必须放于井道承重墙上（或承重梁），深化长度应与墙（或梁）外皮齐。如曳引机承重钢梁长度不足，其深化长度应保证至少超出墙（或梁）的中心线 2cm 以上，且不应小于 7.5cm。在曳引机承重钢梁与井道承重墙（或梁）间垫 S> 16mm，面积大于接触的钢板。根据不同条件，选下列安装方法之一进行安装：3.2.3. 1 钢梁安在机房楼板下：在井道顶层高度能满足国标《电梯制造与安装安全法律规范》要求的条件下，钢梁宜安于楼板下，并将钢梁与楼板浇成一体。3.2.3.2 钢梁安在机房楼板上：审核机房高度，当钢梁安于楼板下顶层高度不能满足法律规范要求时，钢梁应装于楼板的上面。安装方法如下：首先确定轿厢对重的中心联线，然后根据安装图所给出的尺寸 P 及 Q 确定钢梁安装位置。钢梁在混凝土台上的安装方法：a 假如机房高度较高，条件允许，且机房楼板为承重型楼板，应尽量实行此种方法。钢梁安装在混凝土台上时，混凝土台内必须按设计要求加钢筋，且钢筋通过地脚螺丝和楼板相连。混凝土台上面设有 S> 16mm 的钢板。b 由于某种原因，现场打混凝土台确有困难，可以采纳型钢架起...
