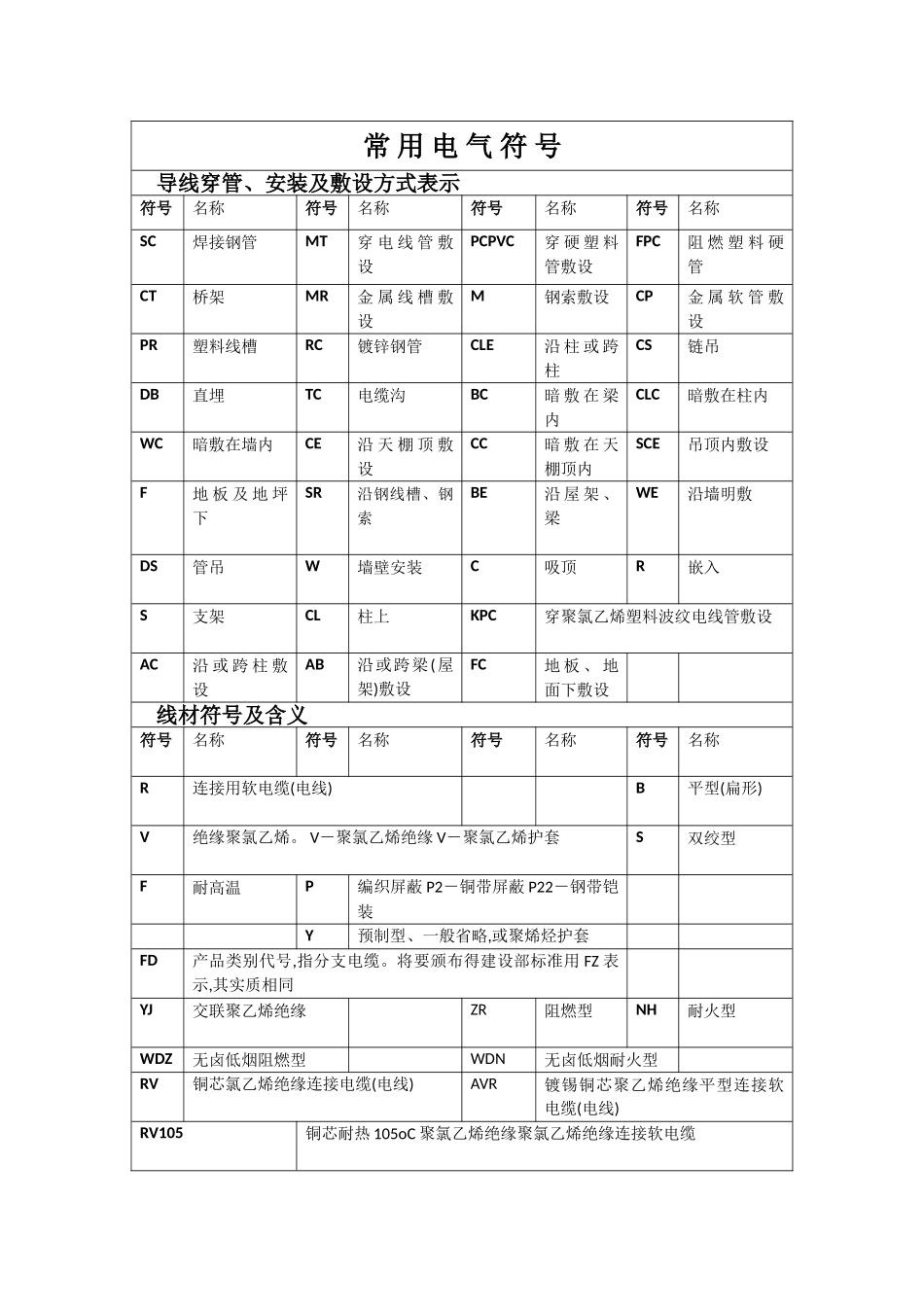

常 用 电 气 符 号导线穿管、安装及敷设方式表示符号名称符号名称符号名称符号名称SC焊接钢管 MT穿 电 线 管 敷设PCPVC穿 硬 塑 料管敷设FPC阻 燃 塑 料 硬管CT桥架MR金 属 线 槽 敷设M钢索敷设CP金 属 软 管 敷设PR塑料线槽 RC镀锌钢管CLE沿 柱 或 跨柱CS链吊DB直埋TC电缆沟BC暗 敷 在 梁内CLC暗敷在柱内WC暗敷在墙内CE沿 天 棚 顶 敷设CC暗 敷 在 天棚顶内SCE吊顶内敷设F地 板 及 地 坪下SR沿钢线槽、钢索BE沿 屋 架 、梁WE沿墙明敷DS管吊W墙壁安装 C吸顶R嵌入S支架CL柱上KPC穿聚氯乙烯塑料波纹电线管敷设AC沿 或 跨 柱 敷设AB沿或跨梁(屋架)敷设FC地 板 、 地面下敷设线材符号及含义符号名称符号名称符号名称符号名称R连接用软电缆(电线)B平型(扁形)V绝缘聚氯乙烯。 V－聚氯乙烯绝缘 V－聚氯乙烯护套S双绞型F耐高温P编织屏蔽 P2－铜带屏蔽 P22－钢带铠装Y预制型、一般省略,或聚烯烃护套FD产品类别代号,指分支电缆。将要颁布得建设部标准用 FZ 表示,其实质相同YJ交联聚乙烯绝缘ZR阻燃型NH耐火型WDZ无卤低烟阻燃型WDN无卤低烟耐火型RV铜芯氯乙烯绝缘连接电缆(电线)AVR镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RV105铜芯耐热 105oC 聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC 连接软电线RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆例如:SYV 7551(A、B、C):S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64 编 B:96 编 C:128 编,75 欧姆 5:线径为 5MM 1:代表单芯。SYWV 7551S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75:75 欧姆 5:线缆外径为 5MM 1:代表单芯。例如:RVVP2*32/0、2 RVV2*1、0 BVR,R: 软线 VV:双层护套线 P 屏蔽2:2 芯多股线 32:每芯有 32 根铜丝 0、2:每根铜丝直径为 0、2MM,ZRRVS2*24/0、12ZR: 阻燃 R: 软线 S:双绞线2:2 芯多股线 24:每芯有 24 根铜丝 0、12:每根铜丝直径为 0、12MM矿用铠装控制电缆MKVV22,MKVV32 2*0、5,3*0、75,4*4,37*1、5mm铠装控制电缆KVV22,KVV32,KVVR22 2*0、5,3*0、75,4*4,37*1、5mm铠装屏蔽控制电缆KVVP22,RVVP22,KVVRP22,KVVP222,KVVRP2222*0、5,3*0、75,4*4,37*1...
