电气安装工程施工技术方案

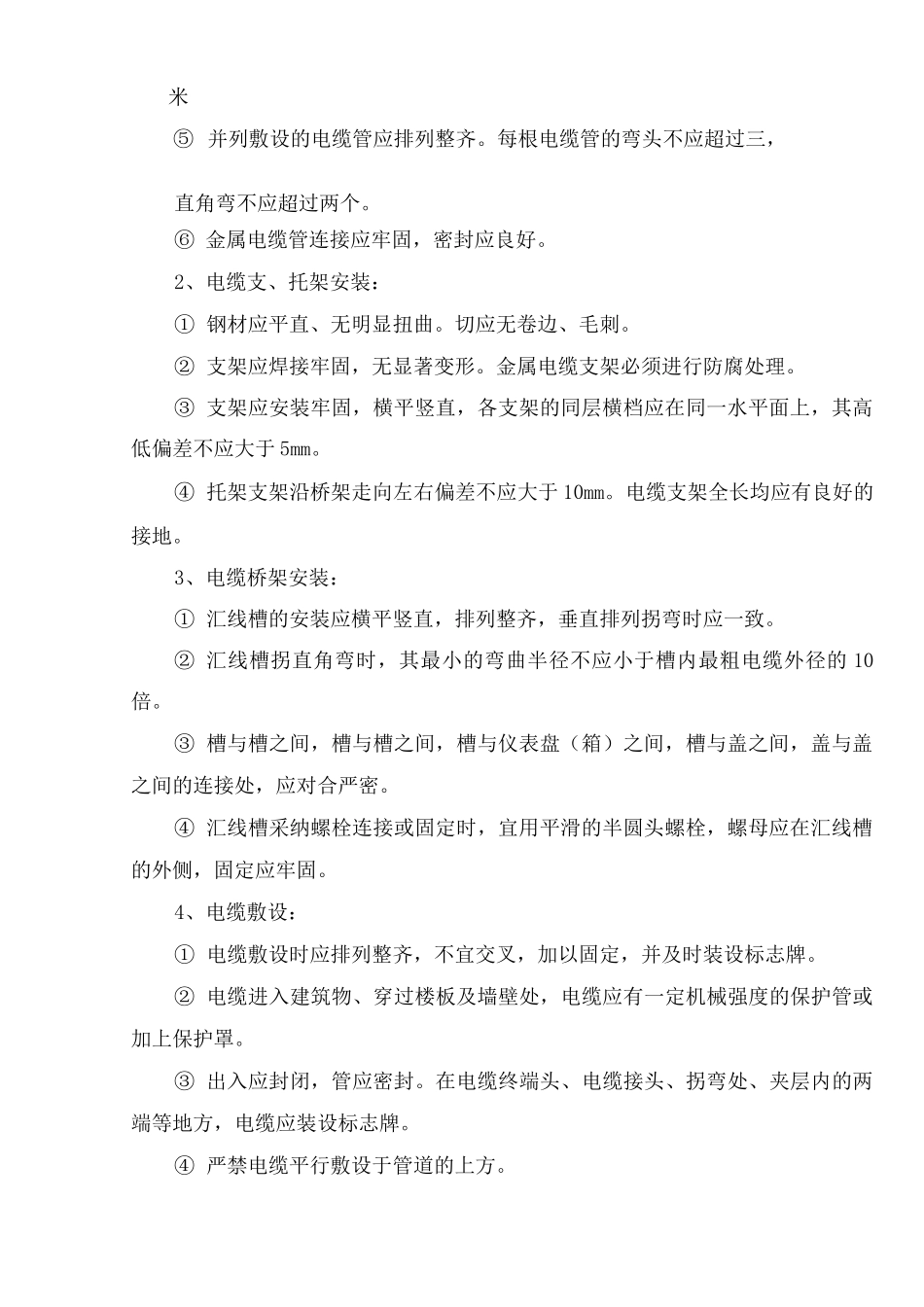

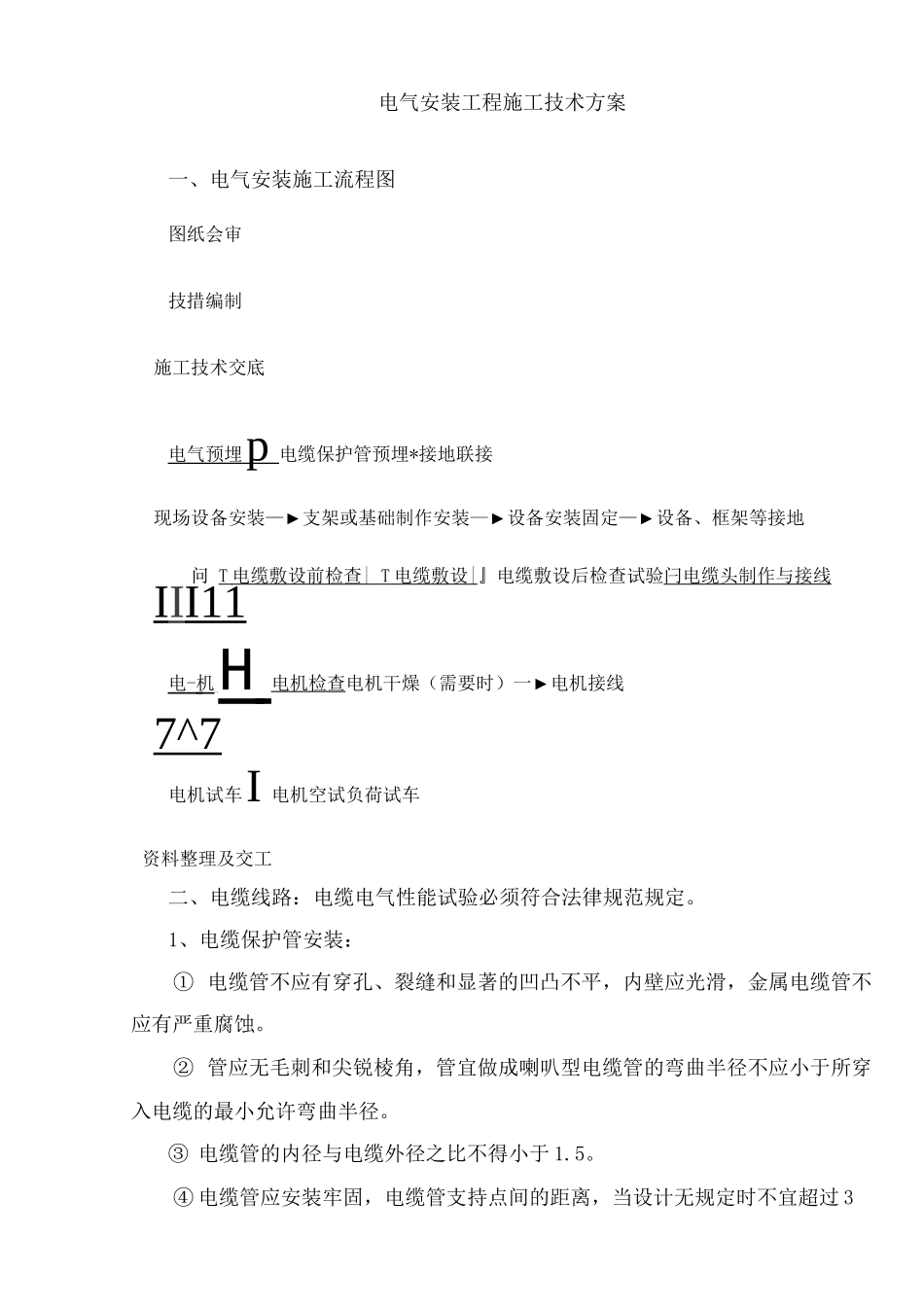

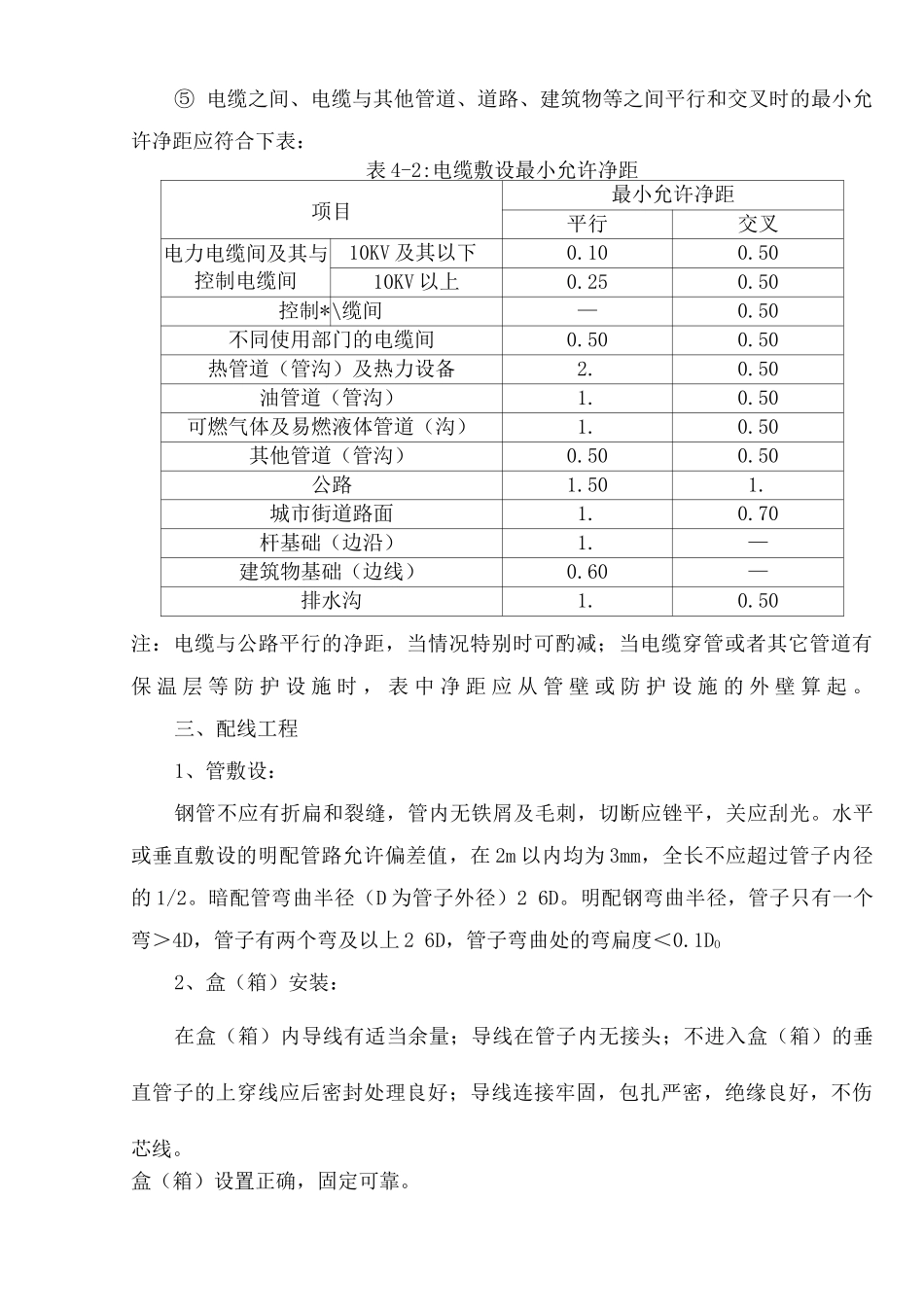

电气安装工程施工技术方案一、电气安装施工流程图图纸会审技措编制施工技术交底电气预埋 p 电缆保护管预埋*接地联接现场设备安装—►支架或基础制作安装—►设备安装固定—►设备、框架等接地问 T 电缆敷设前检查 | T 电缆敷设 | 』电缆敷设后检查试验闩电缆头制作与接线I I I11 电 - 机 H 电机检查电机干燥（需要时）一►电机接线7^7 电机试车I 电机空试负荷试车资料整理及交工二、电缆线路：电缆电气性能试验必须符合法律规范规定。1、电缆保护管安装：① 电缆管不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑，金属电缆管不应有严重腐蚀。② 管应无毛刺和尖锐棱角，管宜做成喇叭型电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。③ 电缆管的内径与电缆外径之比不得小于 1.5。④ 电缆管应安装牢固，电缆管支持点间的距离，当设计无规定时不宜超过 3米⑤ 并列敷设的电缆管应排列整齐。每根电缆管的弯头不应超过三，直角弯不应超过两个。⑥ 金属电缆管连接应牢固，密封应良好。2、电缆支、托架安装：① 钢材应平直、无明显扭曲。切应无卷边、毛刺。② 支架应焊接牢固，无显著变形。金属电缆支架必须进行防腐处理。③ 支架应安装牢固，横平竖直，各支架的同层横档应在同一水平面上，其高低偏差不应大于 5mm。④ 托架支架沿桥架走向左右偏差不应大于 10mm。电缆支架全长均应有良好的接地。3、电缆桥架安装：① 汇线槽的安装应横平竖直，排列整齐，垂直排列拐弯时应一致。② 汇线槽拐直角弯时，其最小的弯曲半径不应小于槽内最粗电缆外径的 10倍。③ 槽与槽之间，槽与槽之间，槽与仪表盘（箱）之间，槽与盖之间，盖与盖之间的连接处，应对合严密。④ 汇线槽采纳螺栓连接或固定时，宜用平滑的半圆头螺栓，螺母应在汇线槽的外侧，固定应牢固。4、电缆敷设：① 电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。② 电缆进入建筑物、穿过楼板及墙壁处，电缆应有一定机械强度的保护管或加上保护罩。③ 出入应封闭，管应密封。在电缆终端头、电缆接头、拐弯处、夹层内的两端等地方，电缆应装设标志牌。④ 严禁电缆平行敷设于管道的上方。⑤ 电缆之间、电缆与其他管道、道路、建筑物等之间平行和交叉时的最小允许净距应符合下表：表 4-2:电缆敷设最小允许净距项目最小允许净距平行交叉电力电缆间及其与控制电缆间10KV 及其以下0.100.5010KV 以上0.250.50控制*\缆间—0.50不同使用部门的...
