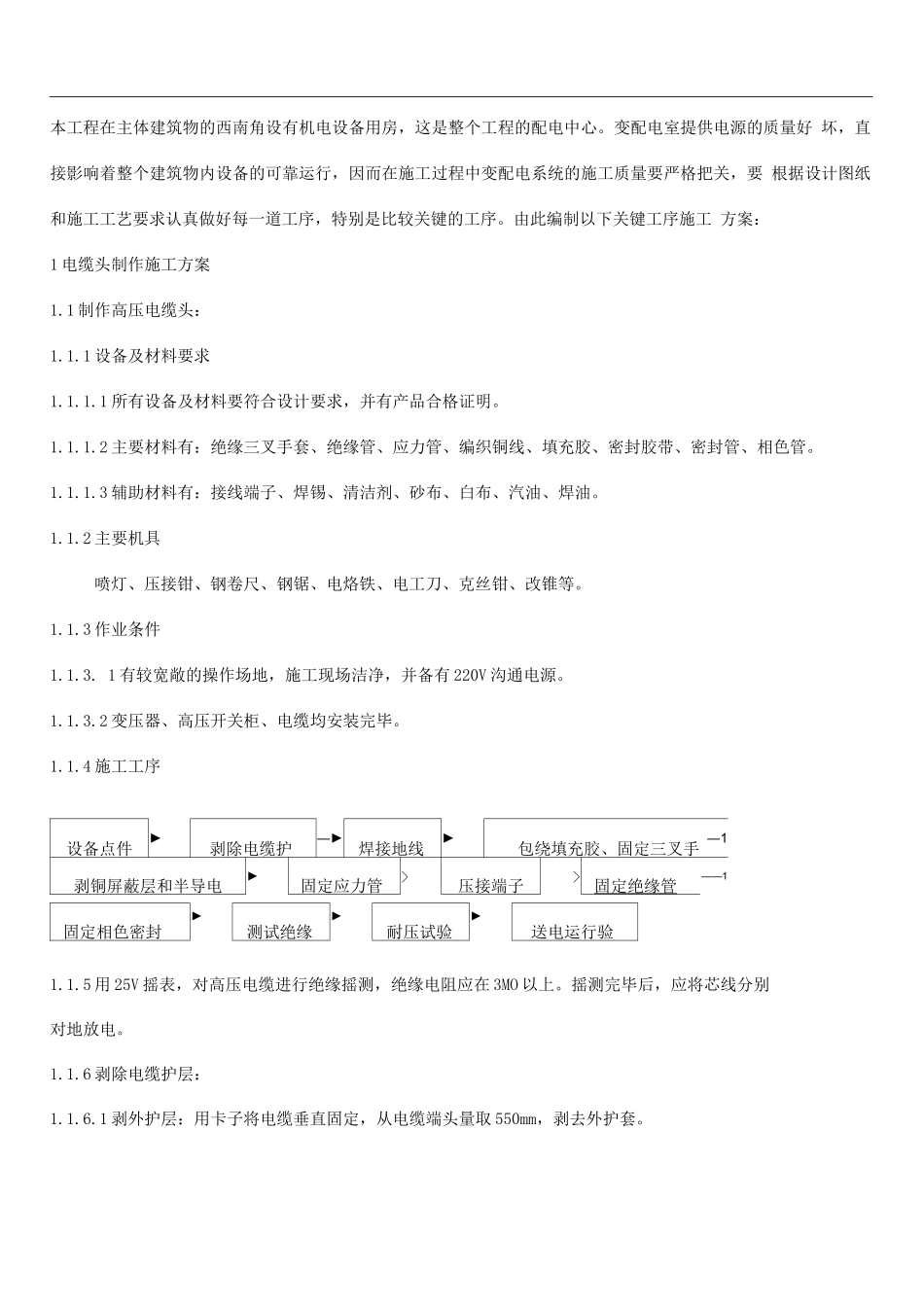

本工程在主体建筑物的西南角设有机电设备用房，这是整个工程的配电中心。变配电室提供电源的质量好 坏，直接影响着整个建筑物内设备的可靠运行，因而在施工过程中变配电系统的施工质量要严格把关，要 根据设计图纸和施工工艺要求认真做好每一道工序，特别是比较关键的工序。由此编制以下关键工序施工 方案：1 电缆头制作施工方案1.1 制作高压电缆头：1.1.1 设备及材料要求1.1.1.1 所有设备及材料要符合设计要求，并有产品合格证明。1.1.1.2 主要材料有：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管。1.1.1.3 辅助材料有：接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。1.1.2 主要机具喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥等。1.1.3 作业条件1.1.3. 1 有较宽敞的操作场地，施工现场洁净，并备有 220V 沟通电源。1.1.3.2 变压器、高压开关柜、电缆均安装完毕。1.1.4 施工工序设备点件►剥除电缆护―►焊接地线►包绕填充胶、固定三叉手―1剥铜屏蔽层和半导电►固定应力管>压接端子>固定绝缘管——1固定相色密封►测试绝缘►耐压试验►送电运行验1.1.5 用 25V 摇表，对高压电缆进行绝缘摇测，绝缘电阻应在 3MO 以上。摇测完毕后，应将芯线分别对地放电。1.1.6 剥除电缆护层：1.1.6.1 剥外护层：用卡子将电缆垂直固定，从电缆端头量取 550mm，剥去外护套。1.1.6.2 剥铠装：从外护套断处量取 30mm 铠装，用铅丝绑扎后，其余剥去。1.1.6.3 剥内垫层：从铠装断处量取 20mm 内垫层，其余剥去。然后摘去填充物，分开芯线。1.1.7 焊接地线：用编织铜线作电缆钢带及屏蔽引出接地线。先将编织铜线拆开分成三份，重新编织并分别绕各相，用电烙 铁、焊锡焊接在屏蔽铜带上。用砂布打光钢带焊接区，用铜丝绑扎后和钢铠焊牢。在密封处的地线用焊锡 填满编织带，形成防潮段。1.1.8 包绕填充胶，固定三叉手套：1.1.8.1 包绕填充胶：用电缆填充胶填充并包绕三芯分支处，使其外观成橄榄状。包绕密封胶带时，先清 洁电缆护套表面和电缆芯线。密封胶带的绕包最大直径应大于电缆外径约 15mm，将地线包在其中。1.1.8.2 固定三叉手套：将手套套入三叉根部，然后用喷灯加热收缩固定。加热时，根部依次向两端收缩 固定。加 1.9 剥铜屏蔽层和半导电层：由手套指端量取 55mm 铜屏蔽层，其余剥去。由铜屏蔽层端量取 20mm 半导电层，其余剥去。收 1.10 固定应力管：缩清...
