电气工程设计

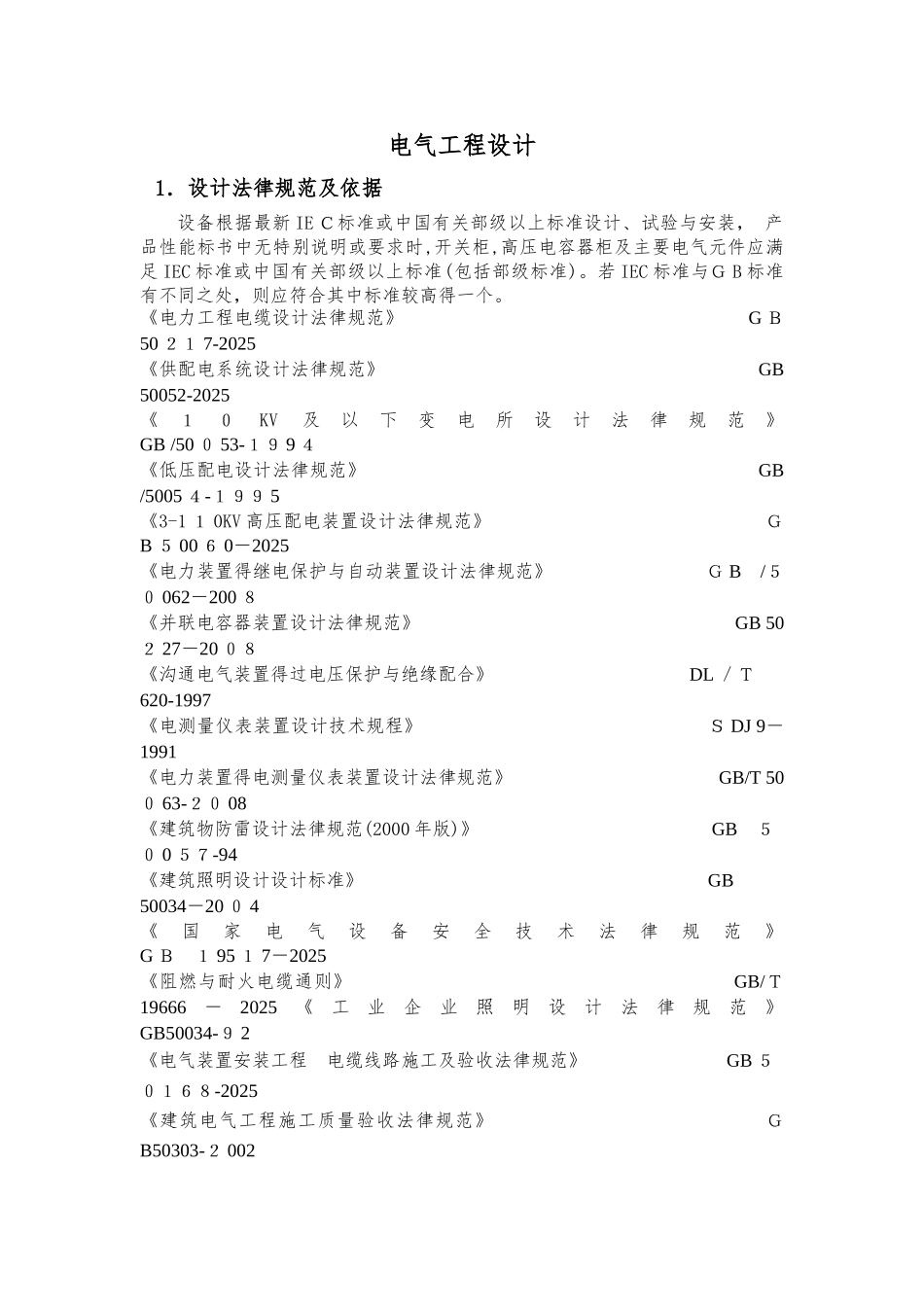

电气工程设计1．设计法律规范及依据设备根据最新 IE Ｃ标准或中国有关部级以上标准设计、试验与安装， 产品性能标书中无特别说明或要求时,开关柜,高压电容器柜及主要电气元件应满足 IEC 标准或中国有关部级以上标准(包括部级标准)。若 IEC 标准与Ｇ B 标准有不同之处，则应符合其中标准较高得一个。《电力工程电缆设计法律规范》 G Ｂ 50 ２１ 7-2025《供配电系统设计法律规范》 GB 50052-2025《１０KV及以下变电所设计法律规范》 GB /50 ０ 53-１９ 9 ４《低压配电设计法律规范》 GB /5005 ４-１９９ 5《3-1 １ 0KV 高压配电装置设计法律规范》 ＧB ５ 00 ６ 0－2025《电力装置得继电保护与自动装置设计法律规范》 Ｇ B /５０ 062－200 ８《并联电容器装置设计法律规范》 GB 50２ 27－20 ０８《沟通电气装置得过电压保护与绝缘配合》 DL ／Ｔ 620-1997《电测量仪表装置设计技术规程》 Ｓ DJ 9－1991《电力装置得电测量仪表装置设计法律规范》 GB/T 50０ 63-２０ 08《建筑物防雷设计法律规范(2000 年版)》 GB ５０ 0 ５７-94《建筑照明设计设计标准》 GB 50034－20 ０ 4《国家电气设备安全技术法律规范》 G Ｂ １ 95 １ 7－2025《阻燃与耐火电缆通则》 GB/Ｔ 19666－2025《工业企业照明设计法律规范》 GB50034-９ 2《电气装置安装工程 电缆线路施工及验收法律规范》 GB ５０１６８-2025《建筑电气工程施工质量验收法律规范》 ＧB50303-２ 002《电力工程基本术语标准》 GＢ/T502９7-２００6《电子信息系统机房设计法律规范》 GB５0174—20０８2．设计范围本设计包括此污水处理厂得工业用电范围内得设计，主要内容如下:a.工厂配电及动力得设计;b.照明系统及其她设备得设计；c.防雷、接地系统得设计；d.节能设计等。3．供电设计3、1 设备用电负荷污水处理厂用电负荷具体情况见下表:序号设备规格型号数量运行数量功率(kＷ）运行时间(ｈ)耗电量（kW·h)备注1自动机械格栅机(粗)ＲＡG—600×20００×２５;α=65°21０、752418１用1备2污水提升泵1５0ＺW180－14;Q=1５６、25ｍ3/h;H＝13m３２15８２4０2用１备3自动机械格栅机（细)XG１000-1５0０;ｂ=5mm;α=65°210、８5242０、41用１备4涡流砂水分离机N＝0、56kW110、562413、４4５罗茨风机ＧＲＢ－5 ０;Q=0、９9m3/ｍin;Ｐ=40ｋPa212、22４5２、82用１备6潜水排污泵WQ ５ 0-20－１ 5－1、521１、5４６1用１备7潜水...
