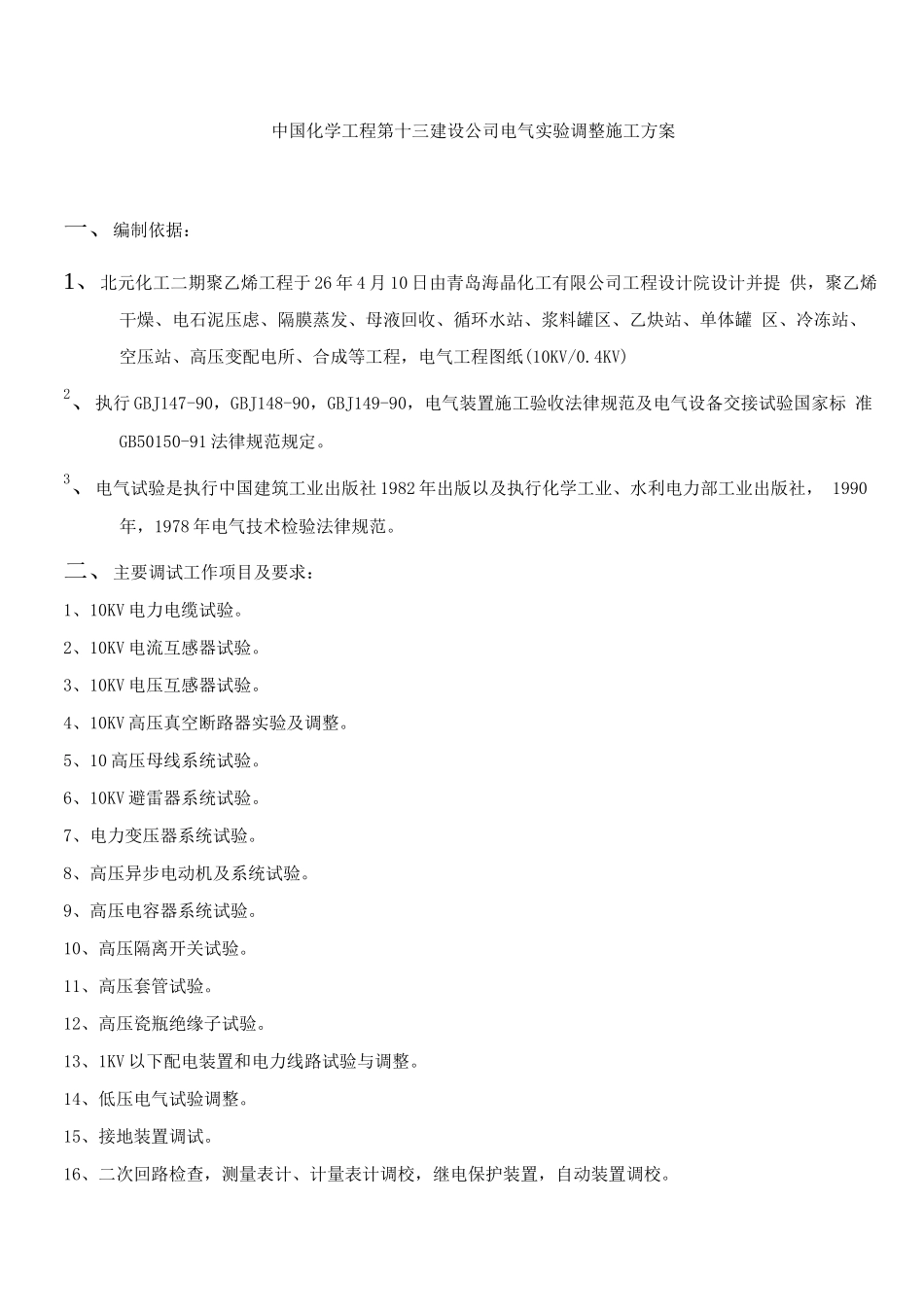

中国化学工程第十三建设公司电气实验调整施工方案一、编制依据：1、北元化工二期聚乙烯工程于 26 年 4 月 10 日由青岛海晶化工有限公司工程设计院设计并提 供，聚乙烯干燥、电石泥压虑、隔膜蒸发、母液回收、循环水站、浆料罐区、乙炔站、单体罐 区、冷冻站、空压站、高压变配电所、合成等工程，电气工程图纸(10KV/0.4KV)2、执行 GBJ147-90，GBJ148-90，GBJ149-90，电气装置施工验收法律规范及电气设备交接试验国家标 准GB50150-91 法律规范规定。3、电气试验是执行中国建筑工业出版社 1982 年出版以及执行化学工业、水利电力部工业出版社， 1990年，1978 年电气技术检验法律规范。二、主要调试工作项目及要求：1、10KV 电力电缆试验。2、10KV 电流互感器试验。3、10KV 电压互感器试验。4、10KV 高压真空断路器实验及调整。5、10 高压母线系统试验。6、10KV 避雷器系统试验。7、电力变压器系统试验。8、高压异步电动机及系统试验。9、高压电容器系统试验。10、高压隔离开关试验。11、高压套管试验。12、高压瓷瓶绝缘子试验。13、1KV 以下配电装置和电力线路试验与调整。14、低压电气试验调整。15、接地装置调试。16、二次回路检查，测量表计、计量表计调校，继电保护装置，自动装置调校。17、直流系统及监视系统调试。18、硅整流装置调试。19、中央信号装置调试。20、送配电装置系统调试。21、高、低压系统故障保护调试。22、变压器油（绝缘油）实验。三、调试工作要求：1、各电气设备器件要案设计图纸校对铭牌、生产合格证书是否与设计相符，并作以记录数据。2、使用调试设备，仪器、仪表要仔细熟悉，随机图纸、说明书要确实掌握其性能及使用维护方法方 可使用。3、调试人员要具备一定操作技能，要仔细熟悉图纸、法律规范及有关资料，每项调试工作、操作步骤必 须经电气技术人员负责审核后方可进行。4、调试前，要仔细检查调试线路，要特别注意电压等级、保险丝容量及线路保护截面要符合要求， 要正确使用表计，注意分清交直流电，要先估算电压、电流值的范围，正确使用表计量程，每项操作 要复查接线、开关、按钮的位置，防止损坏设备及仪器、仪表。5、系统通电模拟试验（即空投试验或假动作试验）步骤：5.1 该系统内各装置器件及线路单项调试完，并经电试技术人员确认合格后，可进行该系统通电模拟 试验。5.2 按电气原理接线图，复查线路正确无误。5.3 确认一次回路电源开关（10KV 一次回路或 380V 直流 220V...
