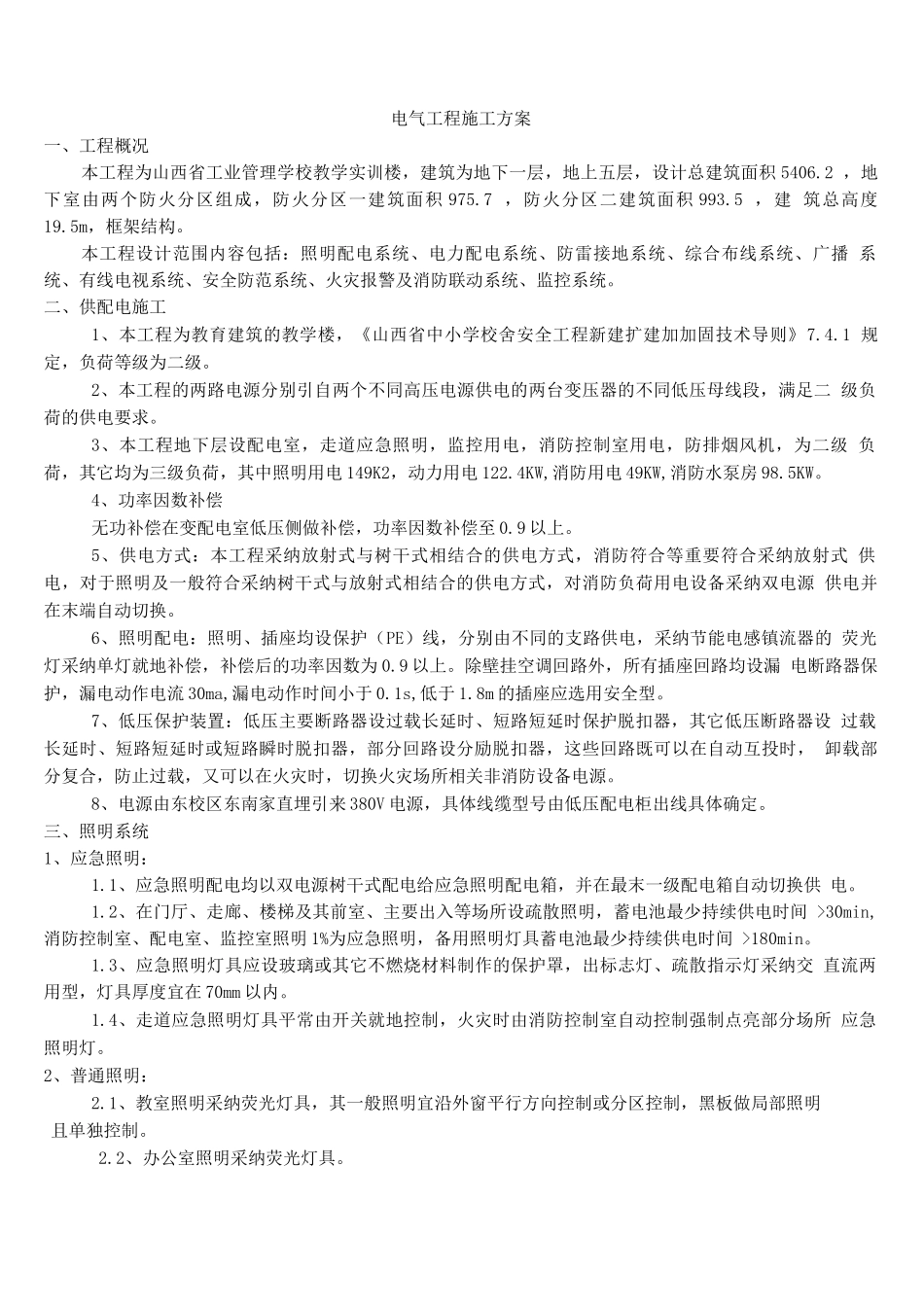

电气工程施工方案一、工程概况本工程为山西省工业管理学校教学实训楼，建筑为地下一层，地上五层，设计总建筑面积 5406.2 ，地下室由两个防火分区组成，防火分区一建筑面积 975.7 ，防火分区二建筑面积 993.5 ，建 筑总高度19.5m，框架结构。本工程设计范围内容包括：照明配电系统、电力配电系统、防雷接地系统、综合布线系统、广播 系统、有线电视系统、安全防范系统、火灾报警及消防联动系统、监控系统。二、供配电施工1、本工程为教育建筑的教学楼，《山西省中小学校舍安全工程新建扩建加加固技术导则》7.4.1 规定，负荷等级为二级。2、本工程的两路电源分别引自两个不同高压电源供电的两台变压器的不同低压母线段，满足二 级负荷的供电要求。3、本工程地下层设配电室，走道应急照明，监控用电，消防控制室用电，防排烟风机，为二级 负荷，其它均为三级负荷，其中照明用电 149K2，动力用电 122.4KW,消防用电 49KW,消防水泵房 98.5KW。4、功率因数补偿无功补偿在变配电室低压侧做补偿，功率因数补偿至 0.9 以上。5、供电方式：本工程采纳放射式与树干式相结合的供电方式，消防符合等重要符合采纳放射式 供电，对于照明及一般符合采纳树干式与放射式相结合的供电方式，对消防负荷用电设备采纳双电源 供电并在末端自动切换。6、照明配电：照明、插座均设保护（PE）线，分别由不同的支路供电，采纳节能电感镇流器的 荧光灯采纳单灯就地补偿，补偿后的功率因数为 0.9 以上。除壁挂空调回路外，所有插座回路均设漏 电断路器保护，漏电动作电流 30ma,漏电动作时间小于 0.1s,低于 1.8m 的插座应选用安全型。7、低压保护装置：低压主要断路器设过载长延时、短路短延时保护脱扣器，其它低压断路器设 过载长延时、短路短延时或短路瞬时脱扣器，部分回路设分励脱扣器，这些回路既可以在自动互投时， 卸载部分复合，防止过载，又可以在火灾时，切换火灾场所相关非消防设备电源。8、电源由东校区东南家直埋引来 380V 电源，具体线缆型号由低压配电柜出线具体确定。三、照明系统1、应急照明：1.1、应急照明配电均以双电源树干式配电给应急照明配电箱，并在最末一级配电箱自动切换供 电。1.2、在门厅、走廊、楼梯及其前室、主要出入等场所设疏散照明，蓄电池最少持续供电时间 >30min,消防控制室、配电室、监控室照明 1%为应急照明，备用照明灯具蓄电池最少持续供电时间 >180min。1.3、应急照明灯具应设玻璃或其它不燃烧材料...
