电气施工方案2

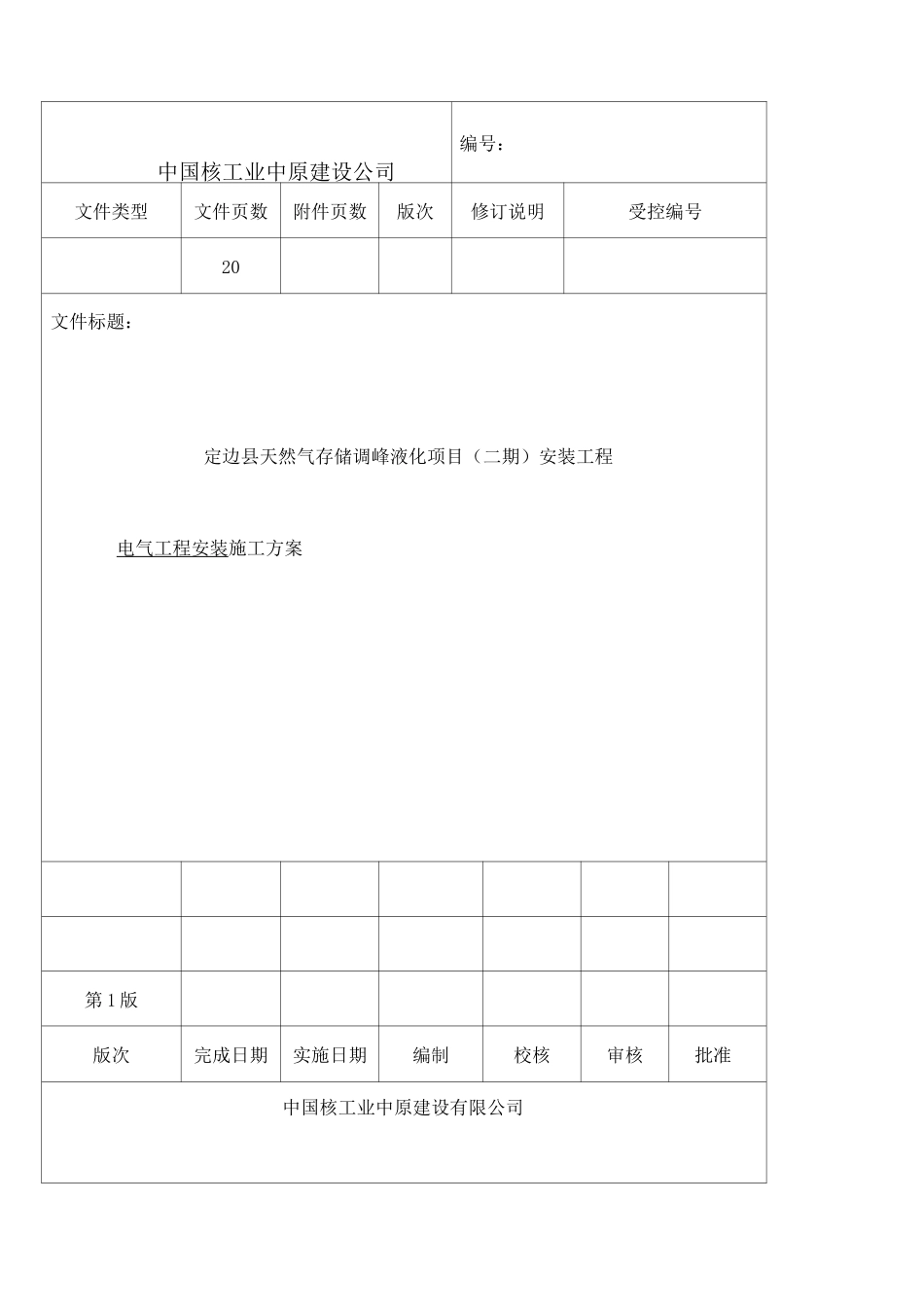

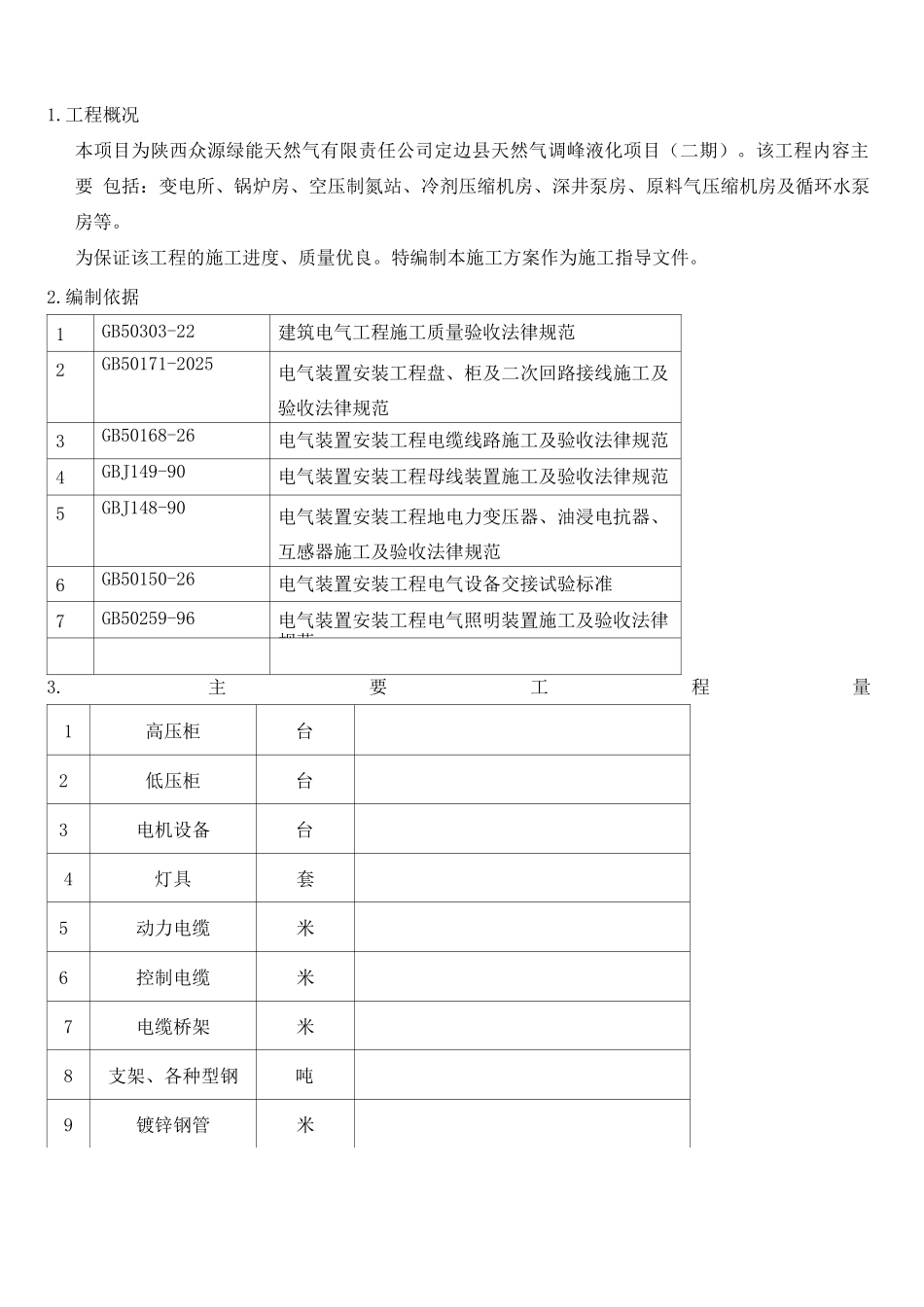

中国核工业中原建设公司编号：文件类型文件页数附件页数版次修订说明受控编号20文件标题：定边县天然气存储调峰液化项目（二期）安装工程电气工程安装施工方案第 1 版版次完成日期实施日期编制校核审核批准中国核工业中原建设有限公司1.工程概况本项目为陕西众源绿能天然气有限责任公司定边县天然气调峰液化项目（二期）。该工程内容主要 包括：变电所、锅炉房、空压制氮站、冷剂压缩机房、深井泵房、原料气压缩机房及循环水泵房等。为保证该工程的施工进度、质量优良。特编制本施工方案作为施工指导文件。2.编制依据1GB50303-22建筑电气工程施工质量验收法律规范2GB50171-2025电气装置安装工程盘、柜及二次回路接线施工及 验收法律规范3GB50168-26电气装置安装工程电缆线路施工及验收法律规范4GBJ149-90电气装置安装工程母线装置施工及验收法律规范5GBJ148-90电气装置安装工程地电力变压器、油浸电抗器、 互感器施工及验收法律规范6GB50150-26电气装置安装工程电气设备交接试验标准7GB50259-96电气装置安装工程电气照明装置施工及验收法律规范3.主要工程量1高压柜台2低压柜台3电机设备台4灯具套5动力电缆米6控制电缆米7电缆桥架米8支架、各种型钢吨9镀锌钢管米10导线米4.施工进度计划序号工作内容开始时间完成时间1高压柜及低压柜底座的制作、 安装2高压柜及低压柜的安装3电缆桥架、电缆支架的安装4电缆的敷设5接线校线6检查试验7单体试车5.人力计划序号施工内容动员人数备注1高压柜及低压柜底座的制作、安 装6 人2高压柜及低压柜的安装8 人3电缆桥架、电缆支架的安装10 人4电缆的敷设50 人具体人数根据电缆型号 调整5接线校线4 人6.工机具计划序号工机具名称型号及规格单位数量1砂轮切割机巾 4台22液压弯管机1〃 --2〃台13台钻巾 14 一巾 28mm台14压线钳15mm -120mm套25电焊机4A台36电缆放线架副17电缆输送机台28万用表块29人字梯副210摇表25V5V块211冲击电锤台212水平仪13扭矩扳手7.施工步骤变配电房基础 验收变电所调试送 电8.操作程序及技术要求序号控制环节主要控制内容控制点等级1审图、技术交底理解设计意图、解决图纸中存在的问题AR2变配电房基础、、、验 收标高、尺寸、结构及预埋件 符合设计要求、基础强度符 合安装要求B3盘柜底座制作安装基础型钢是否符合要求、平 直度是否符合规定B4盘柜安装就位盘柜外观、垂直、水平及盘 柜面偏差、接缝偏差符合规 定B5母线桥架安装母线规格符合要求、附件及 备件等齐...
