电气施工方案—参考

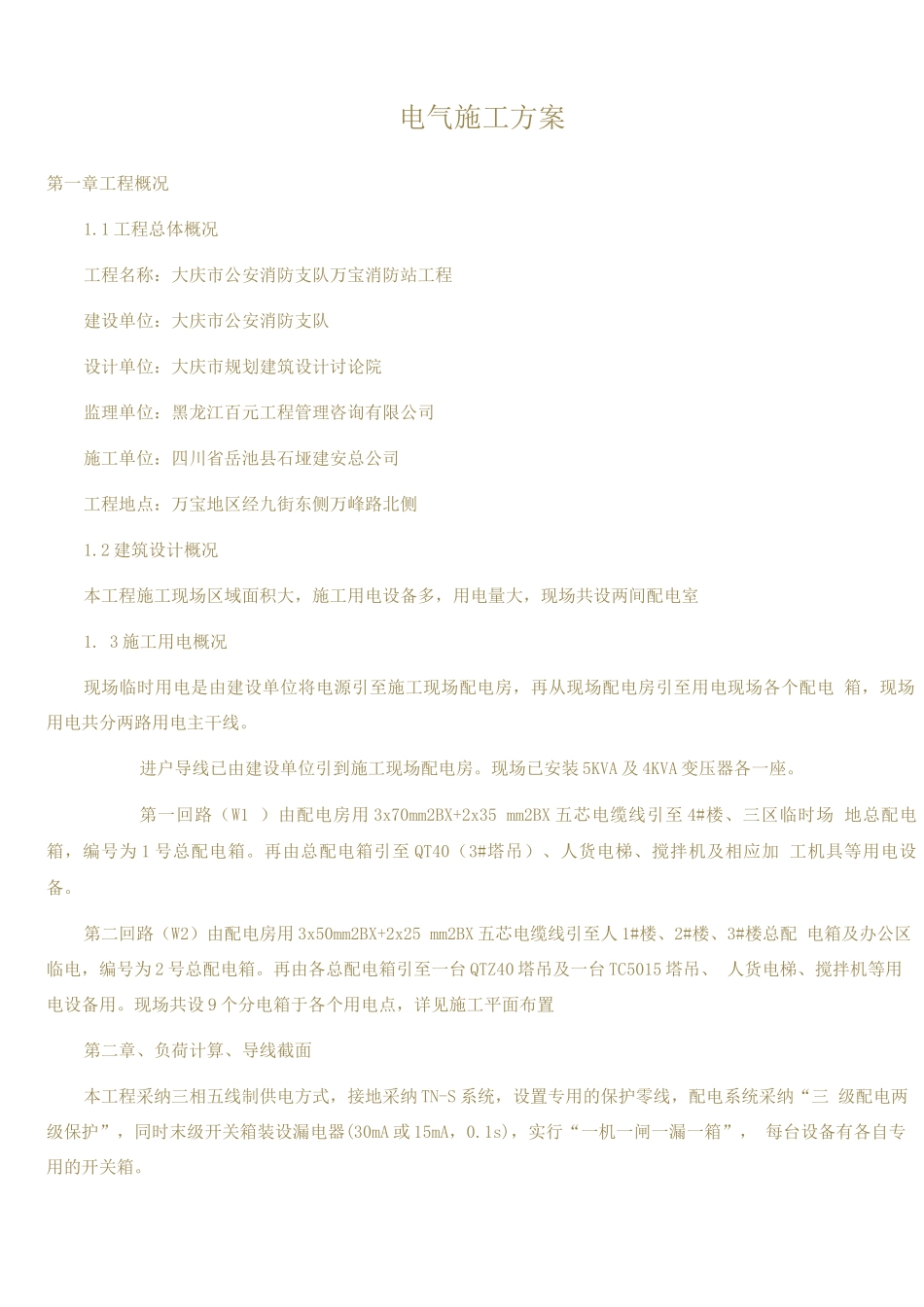

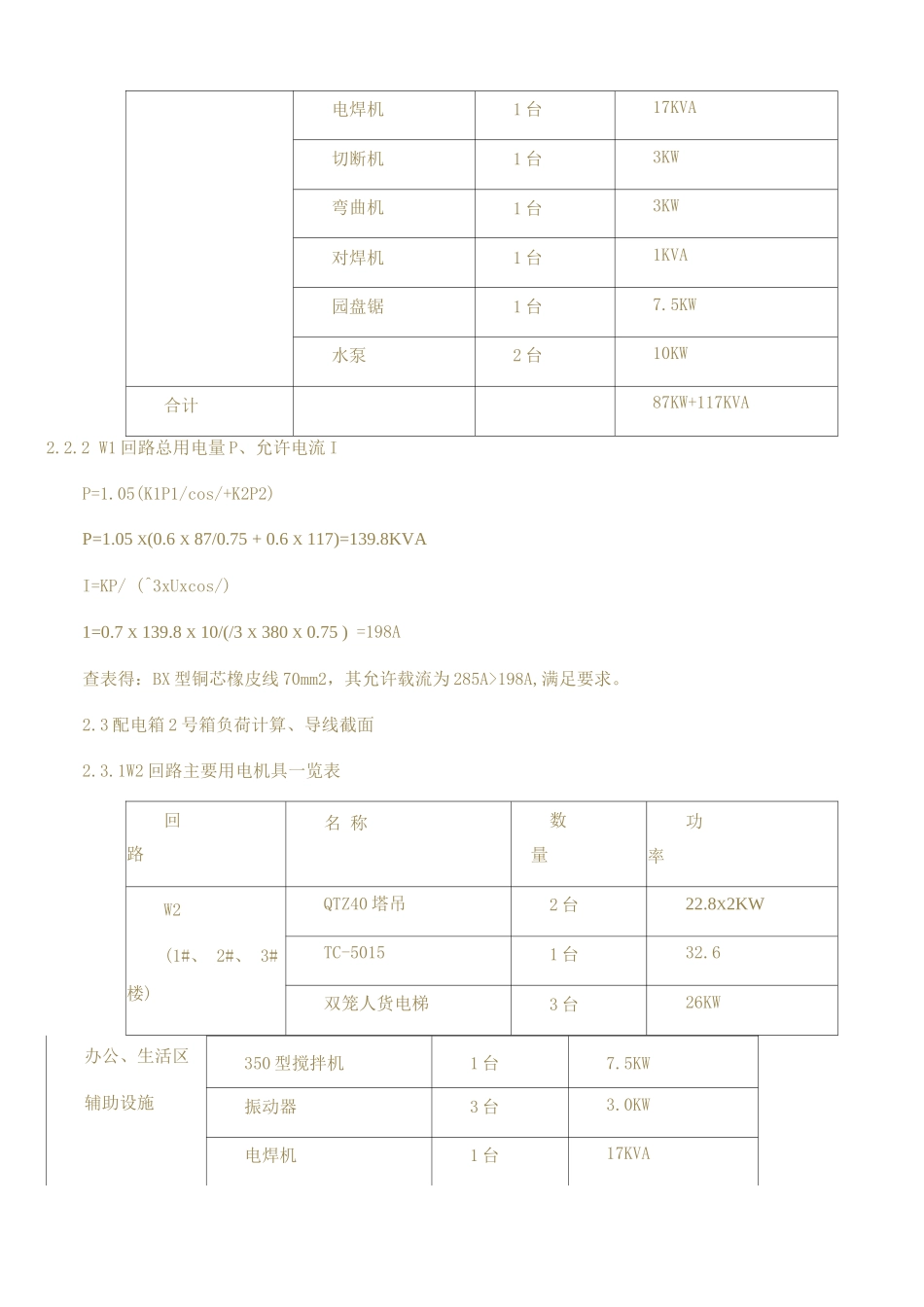

电气施工方案第一章工程概况1.1 工程总体概况工程名称：大庆市公安消防支队万宝消防站工程建设单位：大庆市公安消防支队设计单位：大庆市规划建筑设计讨论院监理单位：黑龙江百元工程管理咨询有限公司施工单位：四川省岳池县石垭建安总公司工程地点：万宝地区经九街东侧万峰路北侧1.2 建筑设计概况本工程施工现场区域面积大，施工用电设备多，用电量大，现场共设两间配电室1. 3 施工用电概况现场临时用电是由建设单位将电源引至施工现场配电房，再从现场配电房引至用电现场各个配电 箱，现场用电共分两路用电主干线。进户导线已由建设单位引到施工现场配电房。现场已安装 5KVA 及 4KVA 变压器各一座。第一回路（W1 ）由配电房用 3x70mm2BX+2x35 mm2BX 五芯电缆线引至 4#楼、三区临时场 地总配电箱，编号为 1 号总配电箱。再由总配电箱引至 QT40（3#塔吊）、人货电梯、搅拌机及相应加 工机具等用电设备。第二回路（W2）由配电房用 3x50mm2BX+2x25 mm2BX 五芯电缆线引至人 1#楼、2#楼、3#楼总配 电箱及办公区临电，编号为 2 号总配电箱。再由各总配电箱引至一台 QTZ40 塔吊及一台 TC5015 塔吊、 人货电梯、搅拌机等用电设备用。现场共设 9 个分电箱于各个用电点，详见施工平面布置第二章、负荷计算、导线截面本工程采纳三相五线制供电方式，接地采纳 TN-S 系统，设置专用的保护零线，配电系统采纳“三 级配电两级保护”，同时末级开关箱装设漏电器(30mA 或 15mA，0.1s)，实行“一机一闸一漏一箱”， 每台设备有各自专用的开关箱。2.1 现场总用电量计算根据施工现场情况分为三个类别：1、电动机械设备；2、电焊设备；3、照明设备。根据以上五个表式计算出施工现场用电总容量：总用电量 P=1.05~1.10(K1P1/cos +K2P2+K3P3+K4P4+K5P5)公式中 P1 为电动机总功率 P2 为电焊机总功率32.6 室内照明总功率 P4 室外照明总功率P5 施工现场食堂用电总功率电动机平均功率系数取 0.78、总需求系数取 1.05K1 取 0.5k2 取 0.6K3 取 0.8K4 取 1.0K5 取 0.8总用电量 P 为千伏安(KVA)总用电量=1.05 X(0.5 X 222/0.78+0.6 X 438+0.8 X 39+1 X 33+0.8 X 27)=490KVA提供一台 5KVA 变压器即可满足现场施工用电需要，后期用电高峰可启用另一台 4KVA 变压器。2.2 配电箱 1 号箱负荷计算、导线截面2.2.1W1 回路主要用电机具一览表回路名 称数量功率W1(4#楼、三区临QTZ40 塔吊1 台22.8KW...
