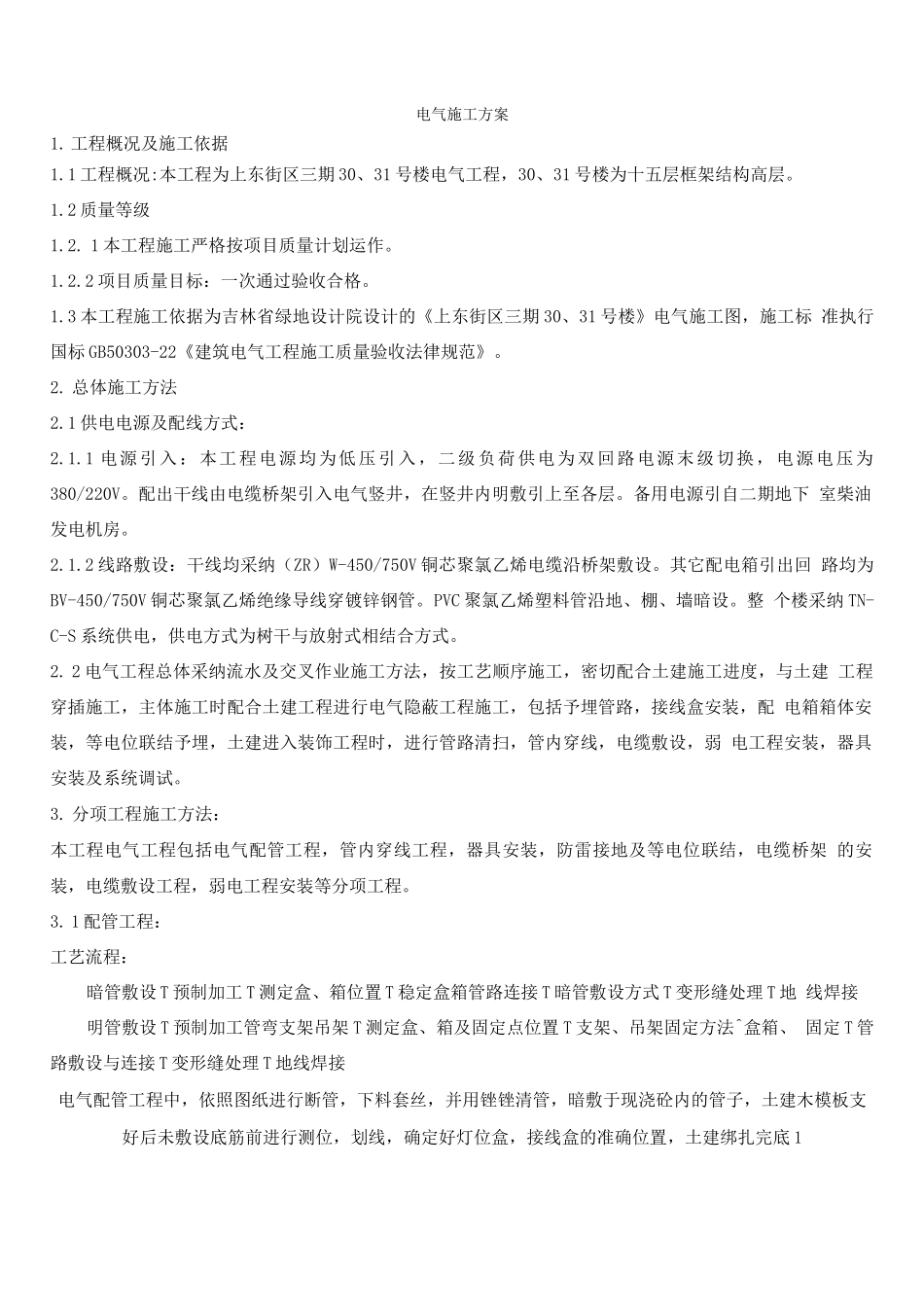

电气施工方案1. 工程概况及施工依据1.1 工程概况:本工程为上东街区三期 30、31 号楼电气工程，30、31 号楼为十五层框架结构高层。1.2 质量等级1.2. 1 本工程施工严格按项目质量计划运作。1.2.2 项目质量目标：一次通过验收合格。1.3 本工程施工依据为吉林省绿地设计院设计的《上东街区三期 30、31 号楼》电气施工图，施工标 准执行国标 GB50303-22《建筑电气工程施工质量验收法律规范》。2. 总体施工方法2.1 供电电源及配线方式：2.1.1 电源引入：本工程电源均为低压引入，二级负荷供电为双回路电源末级切换，电源电压为 380/220V。配出干线由电缆桥架引入电气竖井，在竖井内明敷引上至各层。备用电源引自二期地下 室柴油发电机房。2.1.2 线路敷设：干线均采纳（ZR）W-450/750V 铜芯聚氯乙烯电缆沿桥架敷设。其它配电箱引出回 路均为BV-450/750V 铜芯聚氯乙烯绝缘导线穿镀锌钢管。PVC 聚氯乙烯塑料管沿地、棚、墙暗设。整 个楼采纳 TN-C-S 系统供电，供电方式为树干与放射式相结合方式。2. 2 电气工程总体采纳流水及交叉作业施工方法，按工艺顺序施工，密切配合土建施工进度，与土建 工程穿插施工，主体施工时配合土建工程进行电气隐蔽工程施工，包括予埋管路，接线盒安装，配 电箱箱体安装，等电位联结予埋，土建进入装饰工程时，进行管路清扫，管内穿线，电缆敷设，弱 电工程安装，器具安装及系统调试。3. 分项工程施工方法：本工程电气工程包括电气配管工程，管内穿线工程，器具安装，防雷接地及等电位联结，电缆桥架 的安装，电缆敷设工程，弱电工程安装等分项工程。3. 1 配管工程：工艺流程：暗管敷设 T 预制加工 T 测定盒、箱位置 T 稳定盒箱管路连接 T 暗管敷设方式 T 变形缝处理 T 地 线焊接明管敷设 T 预制加工管弯支架吊架 T 测定盒、箱及固定点位置 T 支架、吊架固定方法^盒箱、 固定 T 管路敷设与连接 T 变形缝处理 T 地线焊接电气配管工程中，依照图纸进行断管，下料套丝，并用锉锉清管，暗敷于现浇砼内的管子，土建木模板支好后未敷设底筋前进行测位，划线，确定好灯位盒，接线盒的准确位置，土建绑扎完底 1筋，进行电气配管，① 50 以下钢管采纳螺纹连接，① 70 以上采纳套管连接，需弯曲处用手动弯管器 煨弯或用已予制完的弯，钢管与盒连接内外采纳锁紧螺母连接，盒应紧贴模板，并将管、盒用铁绑 线固定底筋上，墙体内立管接至所需高度后，土建砌筑墙时，设...
