电气施工方案3

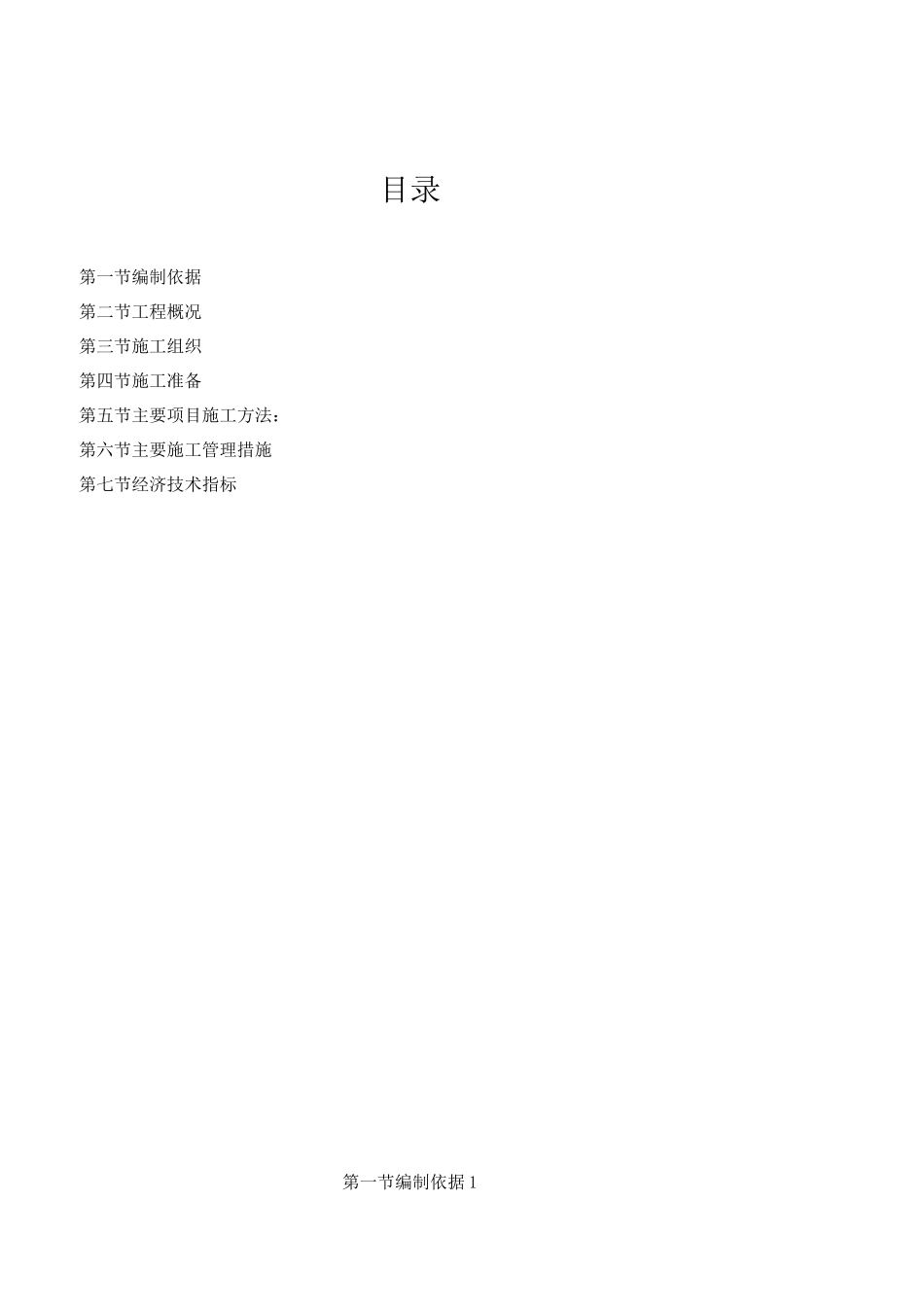

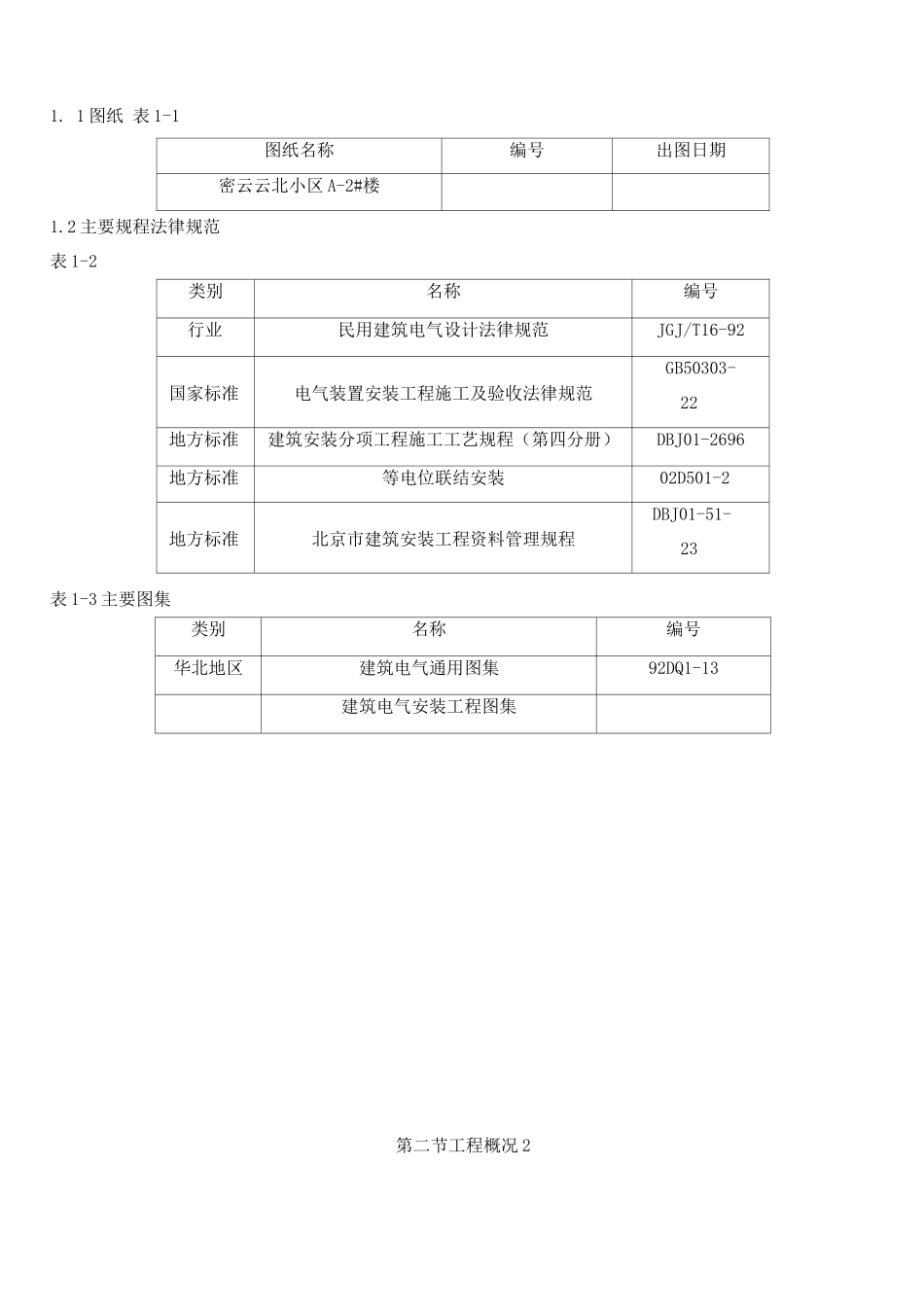

目录第一节编制依据第二节工程概况第三节施工组织第四节施工准备第五节主要项目施工方法：第六节主要施工管理措施第七节经济技术指标第一节编制依据 11. 1 图纸 表 1-1图纸名称编号出图日期密云云北小区 A-2#楼1.2 主要规程法律规范表 1-2类别名称编号行业民用建筑电气设计法律规范JGJ/T16-92国家标准电气装置安装工程施工及验收法律规范GB50303-22地方标准建筑安装分项工程施工工艺规程（第四分册）DBJ01-2696地方标准等电位联结安装02D501-2地方标准北京市建筑安装工程资料管理规程DBJ01-51-23表 1-3 主要图集类别名称编号华北地区建筑电气通用图集92DQ1-13建筑电气安装工程图集第二节工程概况 22.1 工程概况2. 1.1 本工程为密云云北小区 A-2#楼工程。2.1.2 工程地点：北京市密云县站西路南侧，云秀花园北侧。2.1.3 工程基础采纳筏板基础，剪力墙结构；地上部分为十五层。2.1.4 本工程建筑面积为 11716.16m2。2.1.5 设计单位：北京华创天中工程设计咨询有限公司2.2 电气安装概况2.2. 1 设计内容：本工程设计包括 1、380/220 配电系统 2、建筑物防雷、接地系统及安全措施 3、网 络布线系统、电话系统 4、有线电视系统 5、电话系统 6、电气消防系统 7、门禁可视对讲系统 2.2.2 供电电源和计量：本工程加压风机，消防电梯、应急照明等、火灾自动报警系统为二级负荷。 其他电力负荷及住宅照明为三级负荷。照明用电：567KW，动力用电：186KW。2.2.3 本工程低压电源由（待建）小区变配电所引来。两路照明，两路动力，供给本楼照明及动力负 荷用电。进线电缆直接进入地下室 n 接室，有 n 接室进入配电室，进入兀接室的电缆规格应由上级开 关（配电室）确定。2.2.4 计费：住户用电分户计量，IC 卡电表设在电气竖井电表箱内，动力负荷用电在总进线柜内集中 设表计量。地下室非燃料品库房用电每间单独计量，IC 卡电表集中设在电气竖井电表箱内。2.2.5 住宅用电指标：本工程住宅用电标准为一居每户 3KW，两居每户 5KW，三居每户 6KW。2.2.6 导线选择及线路敷设：2.2.6. 1 消防动力配电干线，部分照明干线选用 NH-YJV-1KV 交联聚乙烯绝缘，交联聚乙烯护套铜芯耐 火电缆；其余照明干线选用 BV-450/750V 聚氯乙烯绝缘铜芯导线，所有干线均穿 SC 钢管埋地暗敷或竖 井内防火密封线槽明敷。2.2.6.2 消防动力及应急照明支线选用 NH-BV-450/750V 聚氯乙烯绝缘铜芯耐火导线，普通照明支线选 用 BV...
