电气施工方案4

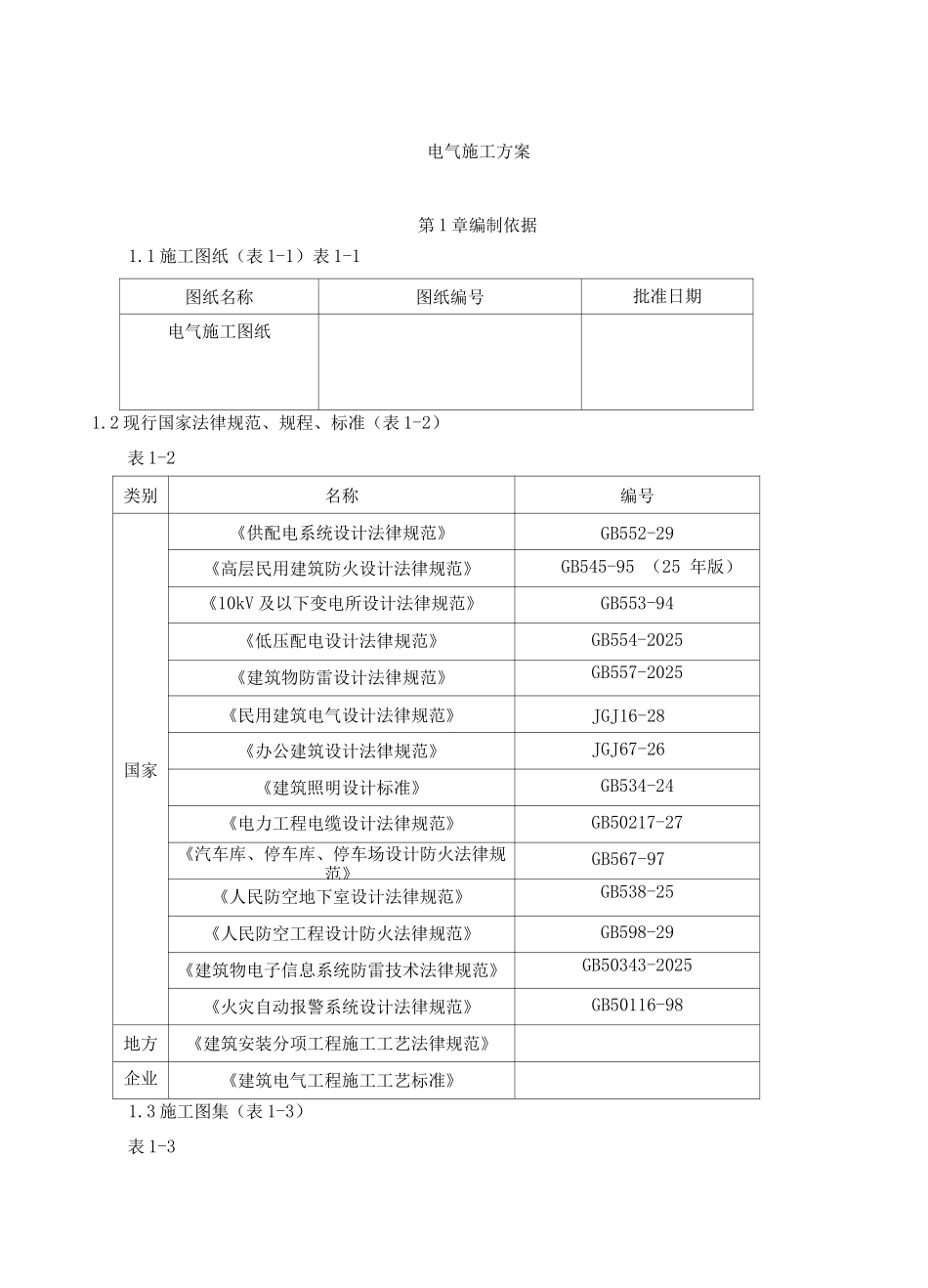

电气施工方案第 1 章编制依据1.1 施工图纸（表 1-1）表 1-1图纸名称图纸编号批准日期电气施工图纸1.2 现行国家法律规范、规程、标准（表 1-2）表 1-2类别名称编号国家《供配电系统设计法律规范》GB552-29《高层民用建筑防火设计法律规范》GB545-95 （25 年版）《10kV 及以下变电所设计法律规范》GB553-94《低压配电设计法律规范》GB554-2025《建筑物防雷设计法律规范》GB557-2025《民用建筑电气设计法律规范》JGJ16-28《办公建筑设计法律规范》JGJ67-26《建筑照明设计标准》GB534-24《电力工程电缆设计法律规范》GB50217-27《汽车库、停车库、停车场设计防火法律规范》GB567-97《人民防空地下室设计法律规范》GB538-25《人民防空工程设计防火法律规范》GB598-29《建筑物电子信息系统防雷技术法律规范》GB50343-2025《火灾自动报警系统设计法律规范》GB50116-98地方《建筑安装分项工程施工工艺法律规范》企业《建筑电气工程施工工艺标准》1.3 施工图集（表 1-3）表 1-3类别名称国家防雷与接地安装图集（D501-1〜4）封闭式母线及桥架安装图集（D701-1〜3）等电位联接安装图集（02D501-2）矿物质绝缘电缆敷设图集（09D101-6）民用建筑电气设计与施工图集（D81〜8）第 2 章工程概况2.1 工程概况（表 2-1）表 2-1序号项目内容1工程名称2工程地点3建筑功能4建筑面积5层数6局部高度7结构形式8建设单位9监理单位10设计单位11施工单位2.2 电气系统概况（表 2-2）表 2-2负荷等级：本工程为一级负荷用户，其用电设备按其性质分为:一级负荷：含下列系统及设备用电：消防（含消防控制室内的火灾报警及消防联动控制设备，消防泵，消防电梯，消防用排水泵、排烟风机，加压送风机等）；应急及疏散照明、电讯机房及网络服务供配电系统设备等的供电电源；客梯、生活泵、车库机械停车、排水泵、走道照明等；二级负荷：餐厅、商业等人员集中场所的照明；三级负荷：其它电力、照明、空调、通风设备等用电。电力系统配电系统电源引自本工程的变配电所，电压等级为 220V/380V。一级负荷：采纳来自两台变压器不同母线段的两路电源供电并在末端互投，两路电源均失电时由柴油发电机供电；一级负荷中的非消防负荷、二级负荷：采纳来自两台变压器不同母线段的两路电源供电，在末端互投或在适当位置互投。三级负荷：采纳单电源供电。配电系统采纳放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷如：制冷机组配电，水泵房，电梯机房，电讯...
