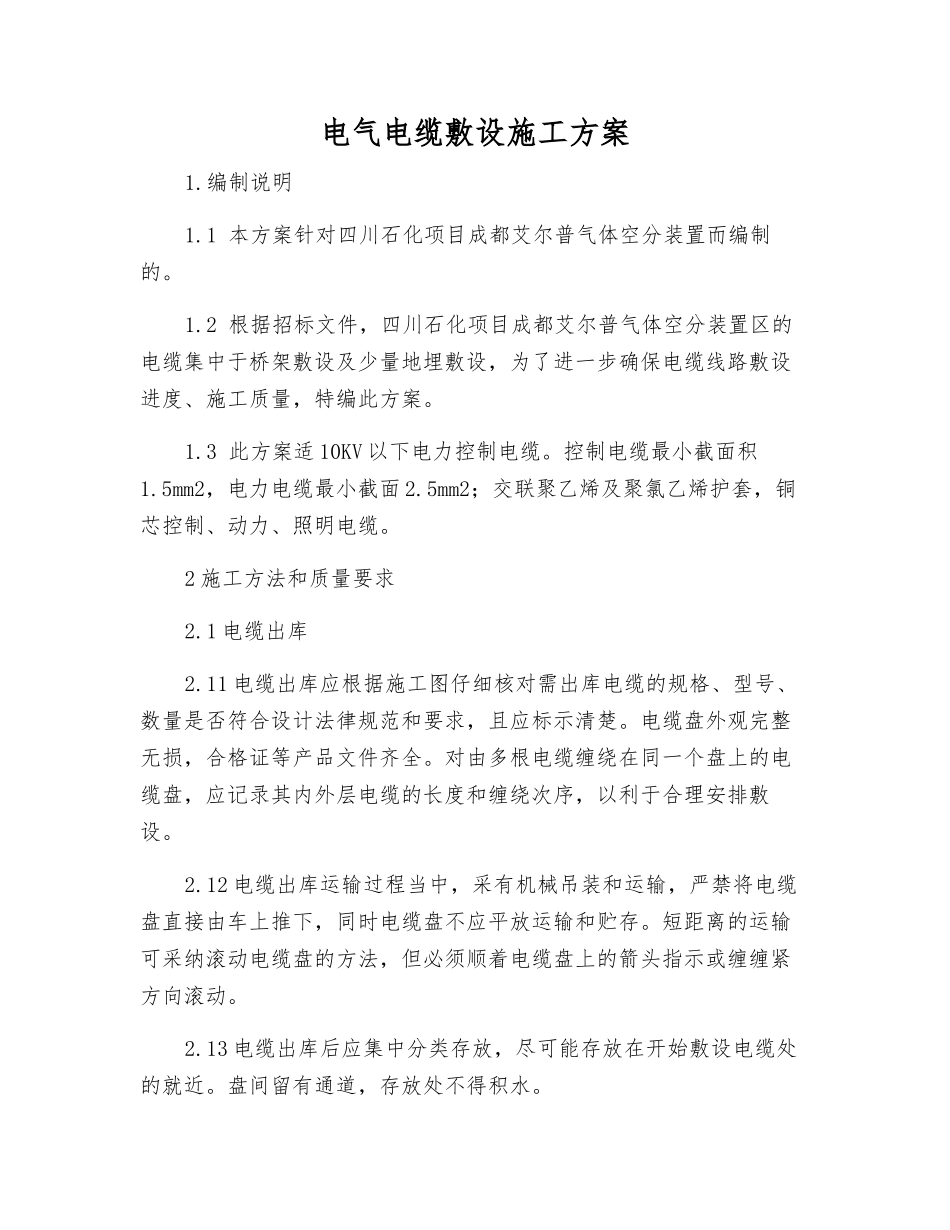

电气电缆敷设施工方案1.编制说明1.1 本方案针对四川石化项目成都艾尔普气体空分装置而编制的。1.2 根据招标文件，四川石化项目成都艾尔普气体空分装置区的电缆集中于桥架敷设及少量地埋敷设，为了进一步确保电缆线路敷设进度、施工质量，特编此方案。1.3 此方案适 10KV 以下电力控制电缆。控制电缆最小截面积1.5mm2，电力电缆最小截面 2.5mm2；交联聚乙烯及聚氯乙烯护套，铜芯控制、动力、照明电缆。2 施工方法和质量要求2.1 电缆出库2.11 电缆出库应根据施工图仔细核对需出库电缆的规格、型号、数量是否符合设计法律规范和要求，且应标示清楚。电缆盘外观完整无损，合格证等产品文件齐全。对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。2.12 电缆出库运输过程当中，采有机械吊装和运输，严禁将电缆盘直接由车上推下，同时电缆盘不应平放运输和贮存。短距离的运输可采纳滚动电缆盘的方法，但必须顺着电缆盘上的箭头指示或缠缠紧方向滚动。2.13 电缆出库后应集中分类存放，尽可能存放在开始敷设电缆处的就近。盘间留有通道，存放处不得积水。2.2 电缆敷设前建筑工程应具备的条件2.21 电缆层、桥架内的施工临时设施模板、建筑废料已清理洁净，施工用道路畅通，盖板齐全，电缆层门窗安装完毕。2.3 电缆敷设前电气专业应具备的条件2.31 电缆的起点及终点设备已安装完毕，位号标识准确清楚。电缆敷设表编制完毕，表册中应标明每根电缆使用的电缆盘号、敷设的先后次序。敷设次序应是先远距离，后近距离。根据设计和电缆的实际情况，合理安排，避开浪费和接头。2.32 技术交底和安全技术交底已做完，共存记录卡。2.33 当电缆沿桥架敷设时，若没有人行通道，应予先沿全长搭设脚手架，绑扎牢固。 辅助材料已供货到位，如电缆扎带、电缆标牌、电缆标志桩等。2.4 电缆的电气绝缘已检查2.41 测量绝缘电阻，即测量各电缆线芯对地或对金属屏蔽层和线芯间的绝缘电阻。500v 以下采纳 500v 兆欧表（指回路电压）；10000v以下至 3000v 采纳 2500 兆欧表。应测量 60s 的绝缘电阻值。电阻值有下述要求： ?电压为 6~10kv 的交联聚乙烯绝缘电缆不小于 1000 兆欧。 ?电压为 6kv 的聚氯乙烯绝缘电缆不小于 60 兆欧。 ?电压为 1kv 的聚乙烯绝缘电缆不小于 40 兆欧。 ?电压为 0.5kv 的聚乙烯绝缘电缆不小于 30 兆欧。 ?大规模敷设电缆时，事先应准备好广播器材、对讲机...
