电气设备安装施工工艺

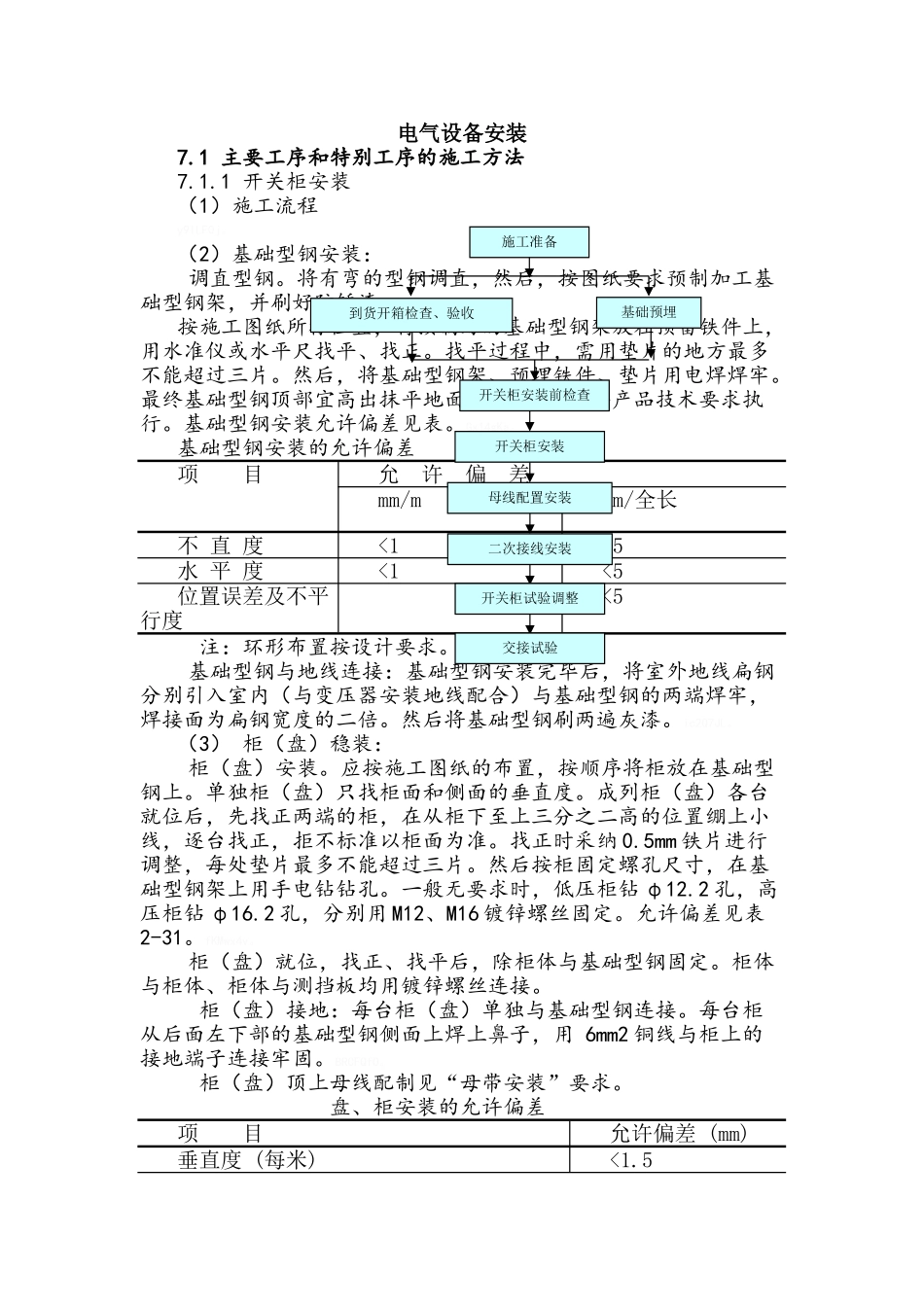

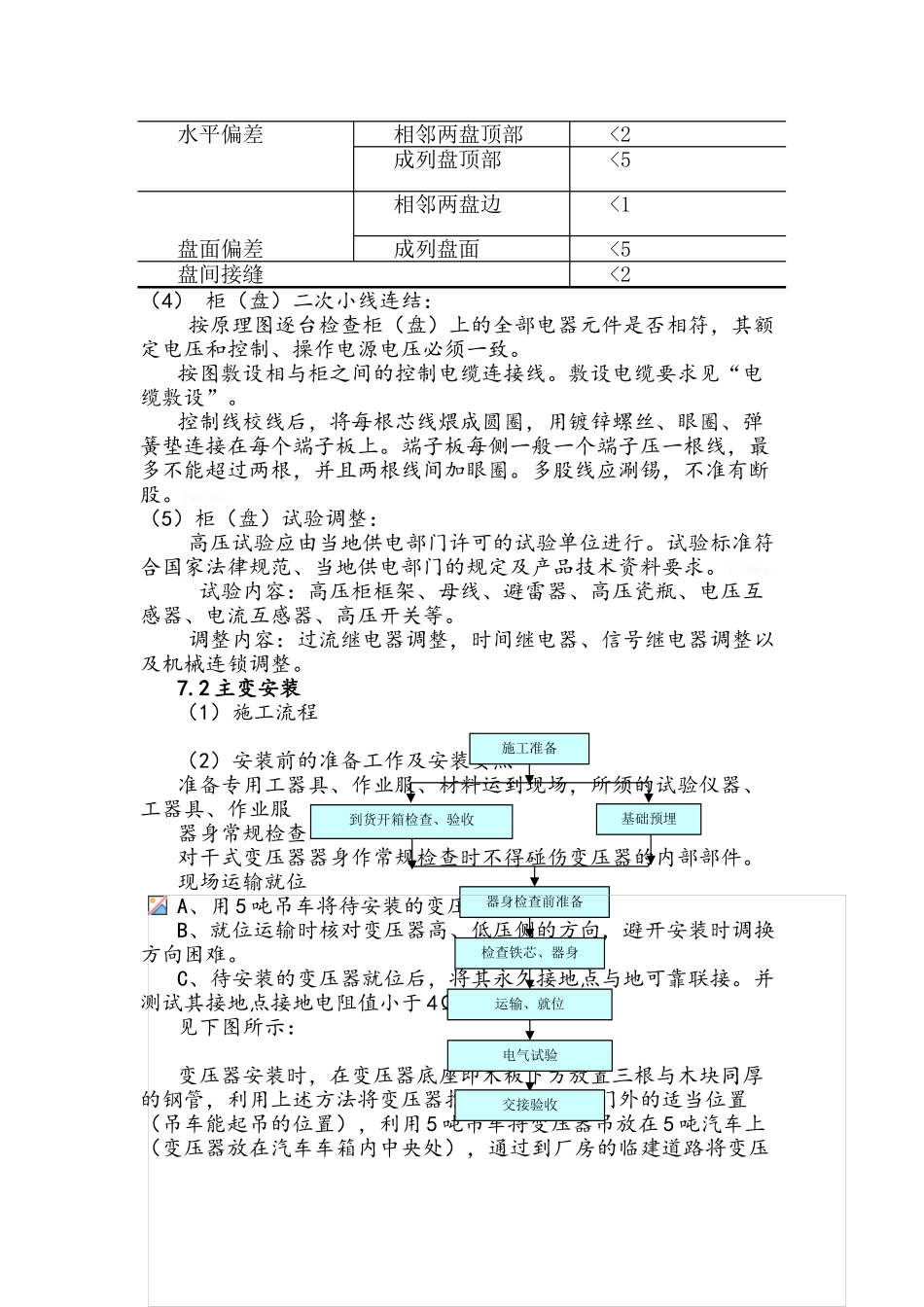

电气设备安装7.1 主要工序和特别工序的施工方法7.1.1 开关柜安装（1）施工流程y9ILF0j。（2）基础型钢安装： 调直型钢。将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。找平过程中，需用垫片的地方最多不能超过三片。然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面 10mm.手车柜按产品技术要求执行。基础型钢安装允许偏差见表。Gx14gKa。基础型钢安装的允许偏差 项 目允 许 偏 差mm/mmm/全长不 直 度<1<5水 平 度<1<5位置误差及不平行度<5 注：环形布置按设计要求。 基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。然后将基础型钢刷两遍灰漆。ic2Q7JL。（3） 柜（盘）稳装： 柜（盘）安装。应按施工图纸的布置，按顺序将柜放在基础型钢上。单独柜（盘）只找柜面和侧面的垂直度。成列柜（盘）各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，拒不标准以柜面为准。找正时采纳 0.5mm 铁片进行调整，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。一般无要求时，低压柜钻 φ12.2 孔，高压柜钻 φ16.2 孔，分别用 M12、M16 镀锌螺丝固定。允许偏差见表2-31。fKMwx4v。 柜（盘）就位，找正、找平后，除柜体与基础型钢固定。柜体与柜体、柜体与测挡板均用镀锌螺丝连接。 柜（盘）接地：每台柜（盘）单独与基础型钢连接。每台柜从后面左下部的基础型钢侧面上焊上鼻子，用 6mm2 铜线与柜上的接地端子连接牢固。BRCFQfO。 柜（盘）顶上母线配制见“母带安装”要求。 盘、柜安装的允许偏差 项 目允许偏差 (mm)垂直度 (每米)<1.5开关柜试验调整二次接线安装母线配置安装开关柜安装开关柜安装前检查基础预埋到货开箱检查、验收施工准备交接试验水平偏差相邻两盘顶部<2成列盘顶部<5相邻两盘边<1盘面偏差成列盘面<5盘间接缝<2（4） 柜（盘）二次小线连结： 按原理图逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。按图敷设相与柜之间的控制电缆连接线。敷设电缆要求见“电缆敷设”。控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。端子...
