电气设备识图符号大全

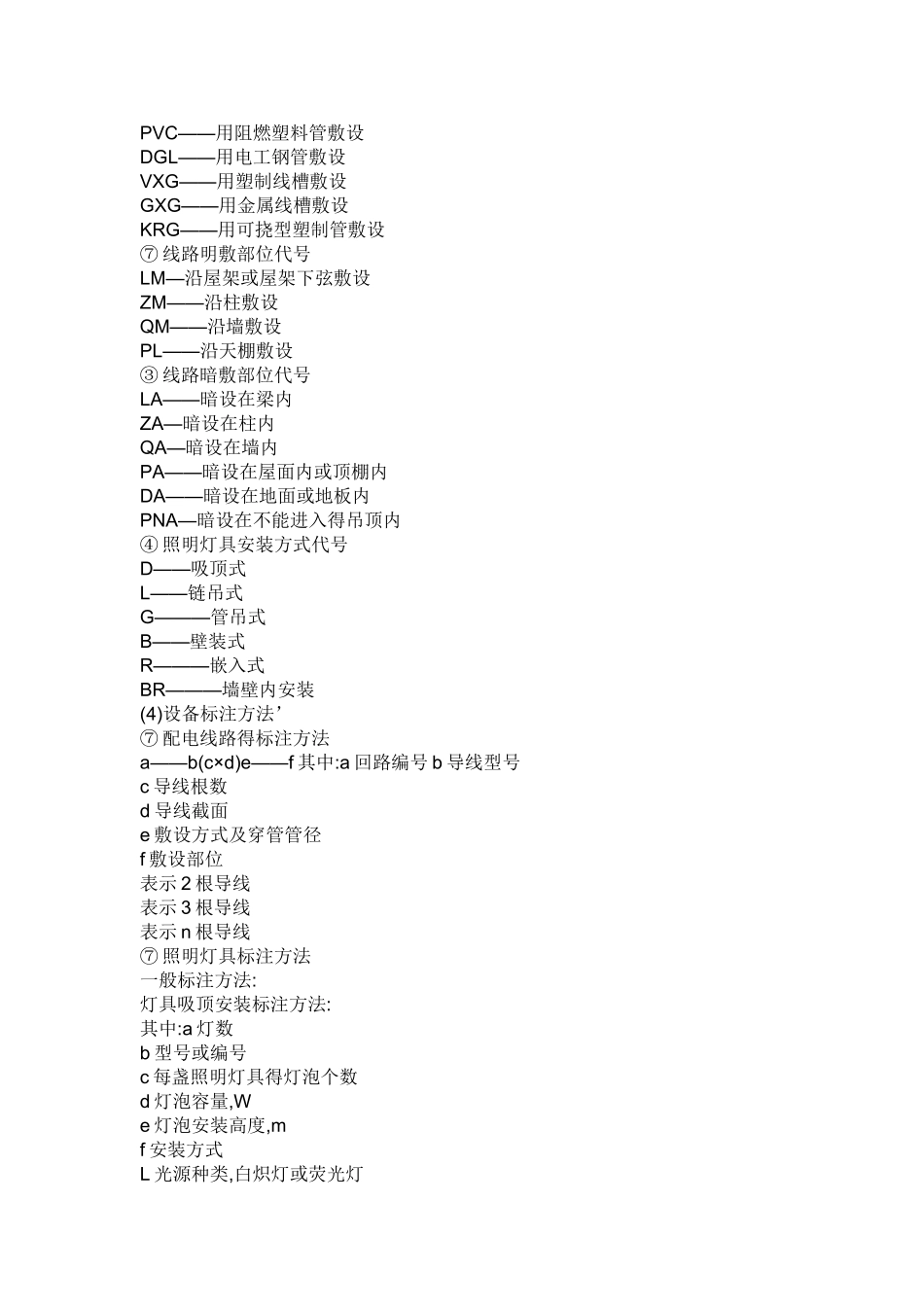

1.线 缆 型 号 NHRVS 2*1 、 5 NHBV 2*1 、 5 NHHBV 2*1 、 5 NHRVS 4*1 、 5 NHBVR 6*1、5首先 您需要了解这些型号中每个字母代表什么NH 就是耐火得意思,汉语拼音第一个字母,R 就是软线,V 就是聚氯乙烯绝缘,S 就是双绞线(意思就是两根导线绞合)B 就是固定布线用电线, 1、5 就就是导体部分截面积,2 就是 2 根线 具体每一根:NHRVS 2*1、5 铜芯聚氯乙烯绝缘耐火软双绞线 2*1、5 平方NHBV 2*1、5 铜芯聚氯乙烯绝缘耐火线 2*1、5 平方NHHBV 2*1、5 铜芯聚氯乙烯绝缘耐火电话线 2*1、5 平方NHRVS 4*1、5 铜芯聚氯乙烯绝缘耐火软双绞线 4*1、5 平方NHBVR 6*1、5 铜芯聚氯乙烯绝缘耐火软线 6*1、5 平方2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV"就是什么意思?人家问平常用得电线市面上 BV,BVR,RV,RVV,不就是那些大截面工程用得电缆B 系列归类属于布电线,所以开头用 B,电压:300/500VV 就就是 PVC 聚氯乙烯,也就就是(塑料)L 就就是铝芯得代码R 就就是(软)得意思,要做到软,就就是增加导体根数BV 铜芯聚氯乙烯绝缘电线BLV 铝芯聚氯乙烯绝缘电线BVR 铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿 2、5mm2 为例:BV 就是 1 根直径 1、78mm 与 7 根 0、68 两种BLV 就是 1 根直径 1、78mmBVR 就是 19 根直径 0、41mmRV 铜芯聚氯乙烯绝缘连接软电线它比 BVR 更软,还就是 2、5 就是 49 根 0、25mm 铜丝RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比 RV 多了一层塑料护套另外:我们最常用得“护套线”BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就就是 2 根 BV 线,在+一层白色得护套3、 ZRYJV4*35+1*16CTSC50WCCC 中,ZR:阻燃,YJV:交联聚乙烯铜芯线 4*35+1*2、5:4 根截面积为 35 平方毫米与一根 2、5 平方毫米得芯 SC50:电缆穿直径为 50 得焊接钢管 WC:暗敷在墙内 CC:暗敷在屋面或顶板内NHBV2*2、5+BVR1*2、5CTKBG20WCCC 中 NH:耐火 BV:聚氯乙烯铜芯线 BVR:应该就是软线(不确定)CT:桥架 KBG20:不知道(应该就是线槽啊之类得吧)4、建筑电气图中 WL1BV3*2、5PC20CC 就是什么意思WL1 回路代号 BV 导线 3 根 2、5 平方得导线 穿 PC(聚碳酸酯管)管径￠20CC 代表顶板内暗敷5、电照系统图 BV3*2、5—PC20 WC CC、FC L1NPE(或 L3N线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——...
