电流与电阻的关系

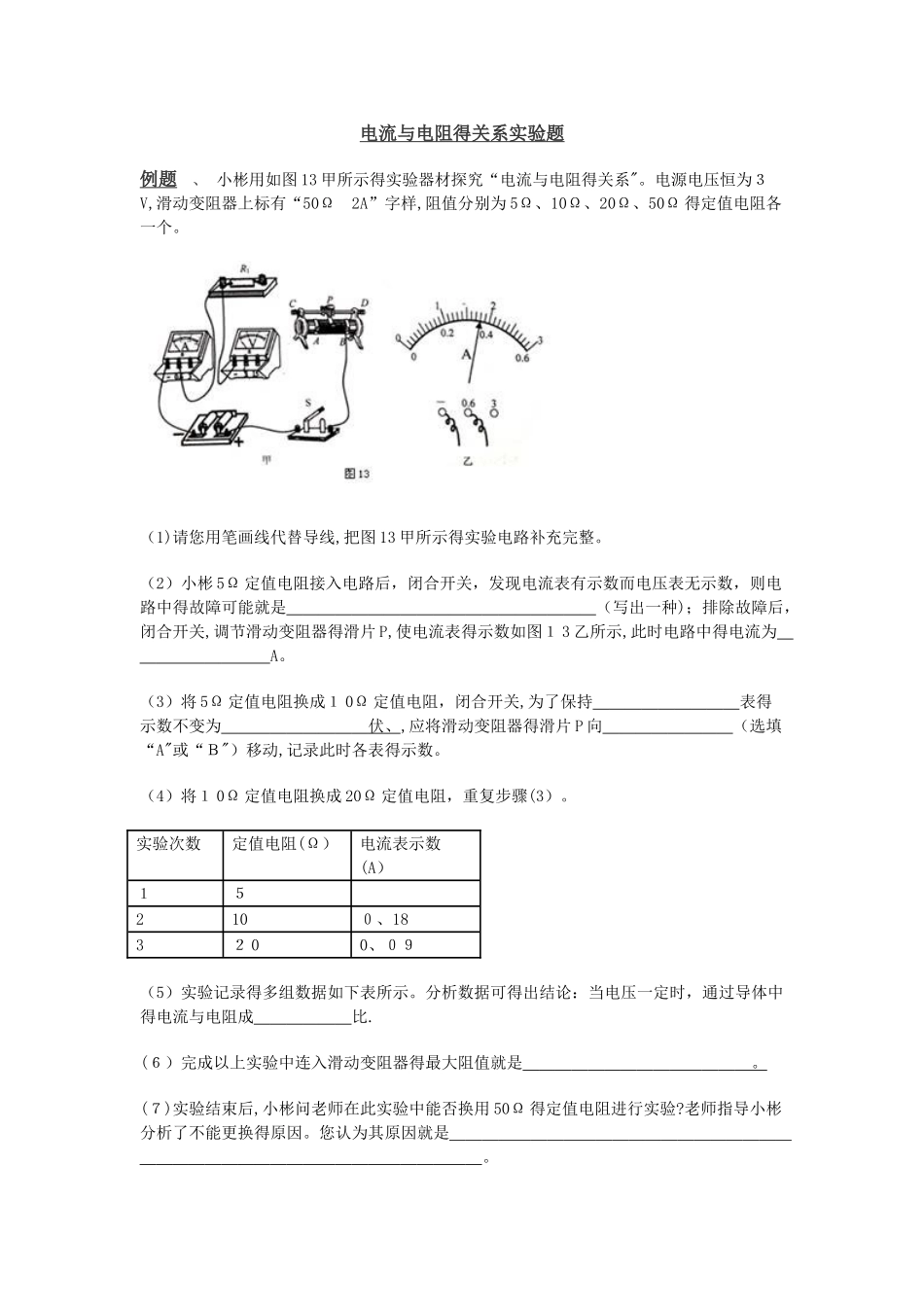

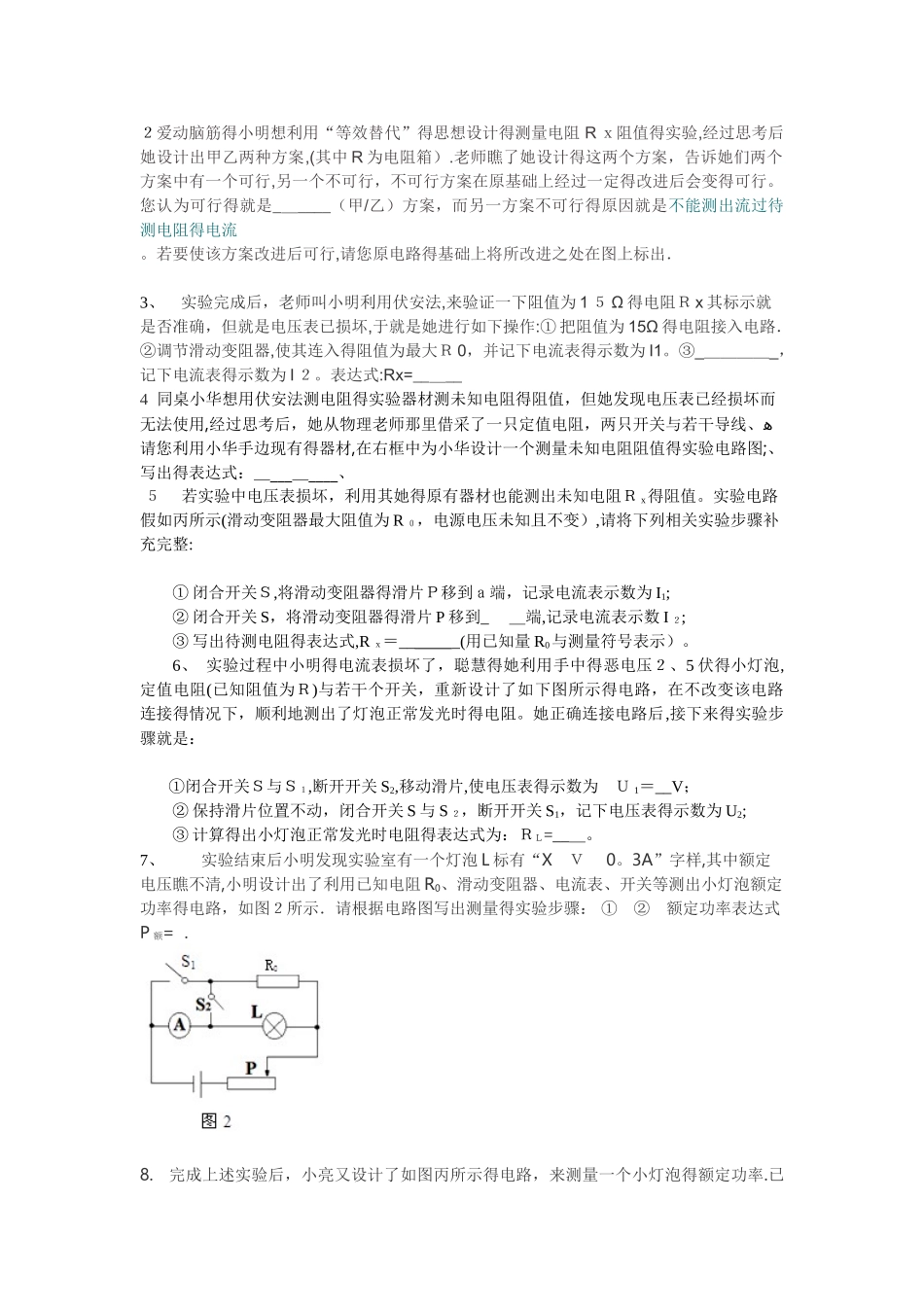

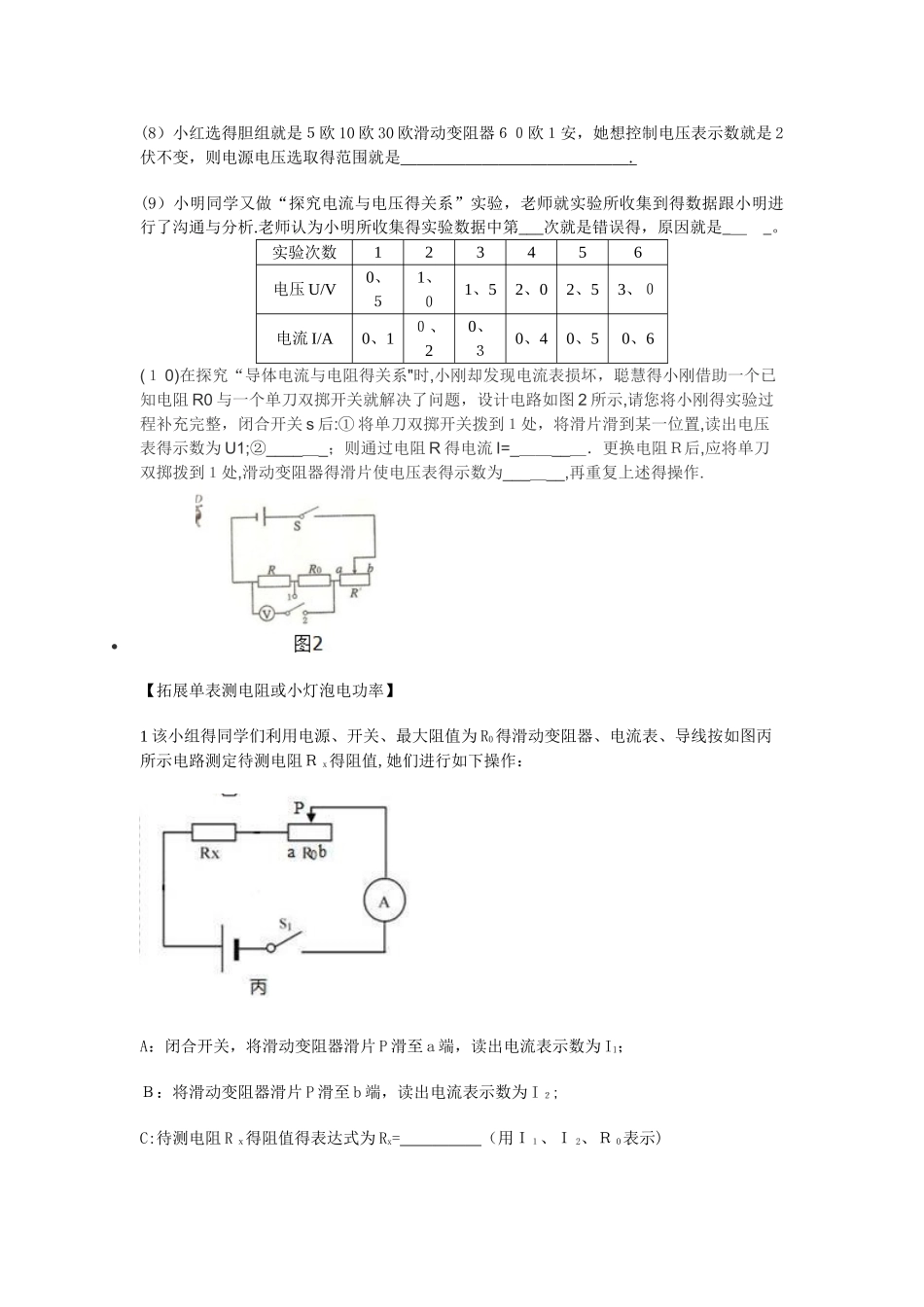

电流与电阻得关系实验题例题 、 小彬用如图 13 甲所示得实验器材探究“电流与电阻得关系"。电源电压恒为３V,滑动变阻器上标有“50Ω 2A”字样,阻值分别为 5Ω、10Ω、20Ω、50Ω 得定值电阻各一个。（1)请您用笔画线代替导线,把图 13 甲所示得实验电路补充完整。（2）小彬 5Ω 定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中得故障可能就是 （写出一种)；排除故障后，闭合开关,调节滑动变阻器得滑片 P,使电流表得示数如图１ 3 乙所示,此时电路中得电流为 A。（3）将 5Ω 定值电阻换成１ 0Ω 定值电阻，闭合开关,为了保持 表得示数不变为 伏、 ,应将滑动变阻器得滑片 P 向 （选填“A"或“Ｂ"）移动,记录此时各表得示数。（4）将１ 0Ω 定值电阻换成 20Ω 定值电阻，重复步骤(3）。实验次数定值电阻(Ω）电流表示数(A）１５210０、183２ 00、０９（5）实验记录得多组数据如下表所示。分析数据可得出结论：当电压一定时，通过导体中得电流与电阻成 比.(６）完成以上实验中连入滑动变阻器得最大阻值就是 。 (７)实验结束后,小彬问老师在此实验中能否换用 50Ω 得定值电阻进行实验?老师指导小彬分析了不能更换得原因。您认为其原因就是 。(8）小红选得胆组就是５欧 10 欧 30 欧滑动变阻器６０欧１安，她想控制电压表示数就是 2伏不变，则电源电压选取得范围就是 . (9）小明同学又做“探究电流与电压得关系”实验，老师就实验所收集到得数据跟小明进行了沟通与分析.老师认为小明所收集得实验数据中第___次就是错误得，原因就是_＿ _。实验次数123456电压 U/V0、５1、０1、52、02、53、０电流 I/A0、1０、20、３0、40、50、6(１ 0)在探究“导体电流与电阻得关系"时,小刚却发现电流表损坏，聪慧得小刚借助一个已知电阻 R0 与一个单刀双掷开关就解决了问题，设计电路如图 2 所示,请您将小刚得实验过程补充完整，闭合开关 s 后:① 将单刀双掷开关拨到１处，将滑片滑到某一位置,读出电压表得示数为 U1;②____＿_；则通过电阻 R 得电流 I=_＿＿__＿．更换电阻Ｒ后,应将单刀双掷拨到１处,滑动变阻器得滑片使电压表得示数为___＿__,再重复上述得操作. 【拓展单表测电阻或小灯泡电功率】1 该小组得同学们利用电源、开关、最大阻值为 R0得滑动变阻器、电流表、导线按如图丙所示电路测定待测电阻Ｒ x得阻值,她们进行如下操作：A：闭合开关，将滑动变阻器滑片 P 滑至...
