《采掘机械》认知实习报告VIP免费

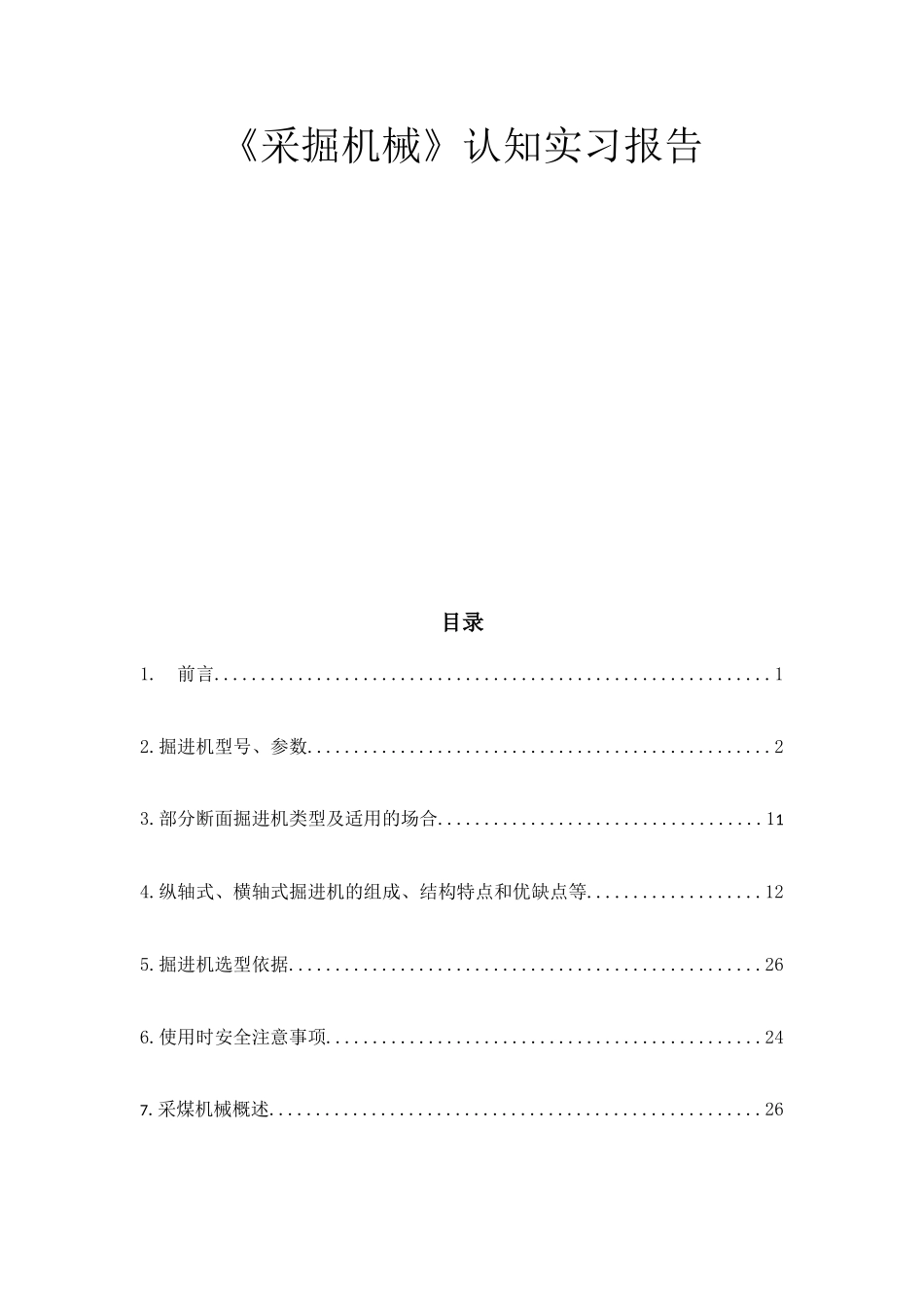

《采掘机械》认知实习报告_第1页
1/44

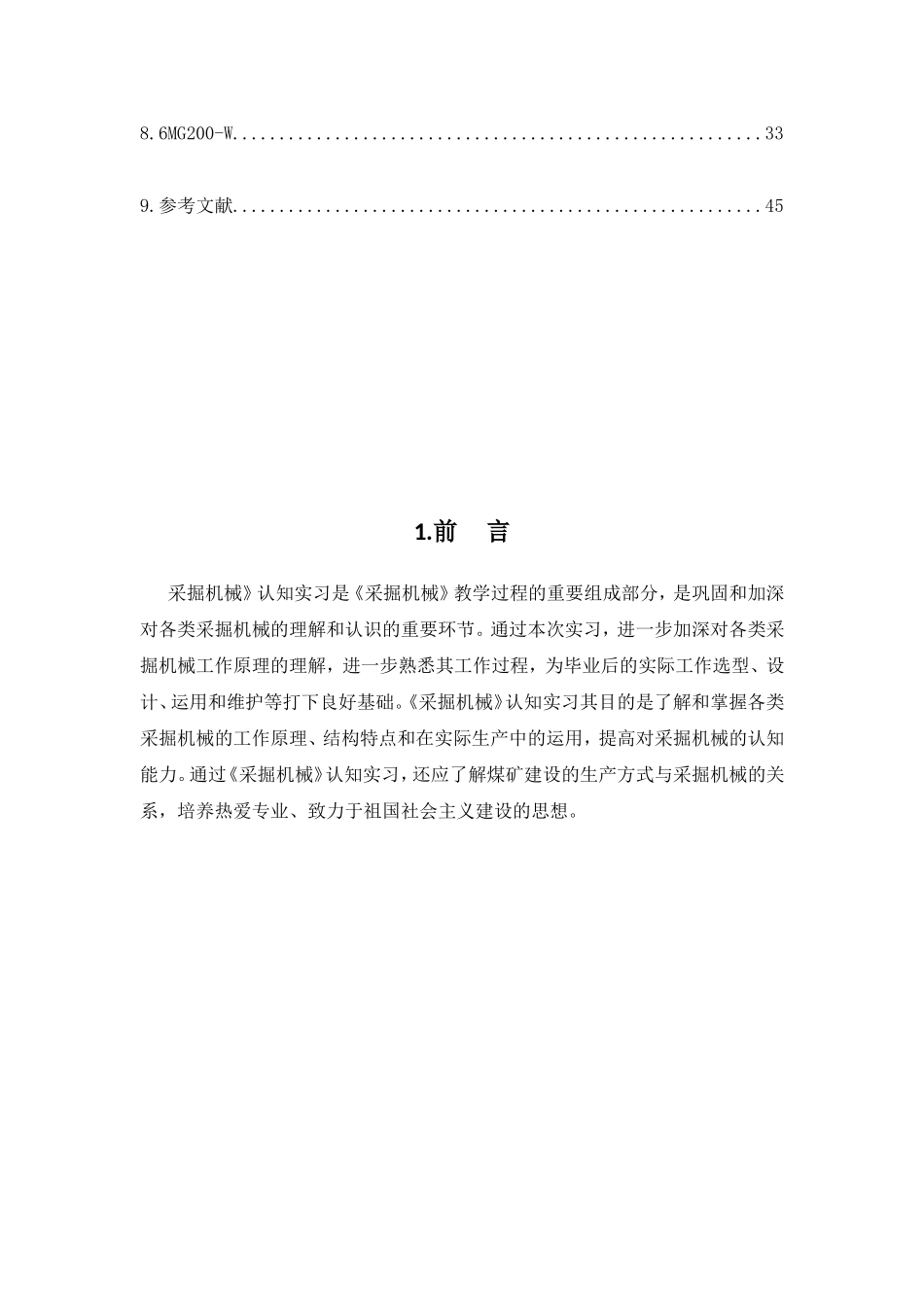

《采掘机械》认知实习报告_第2页
2/44

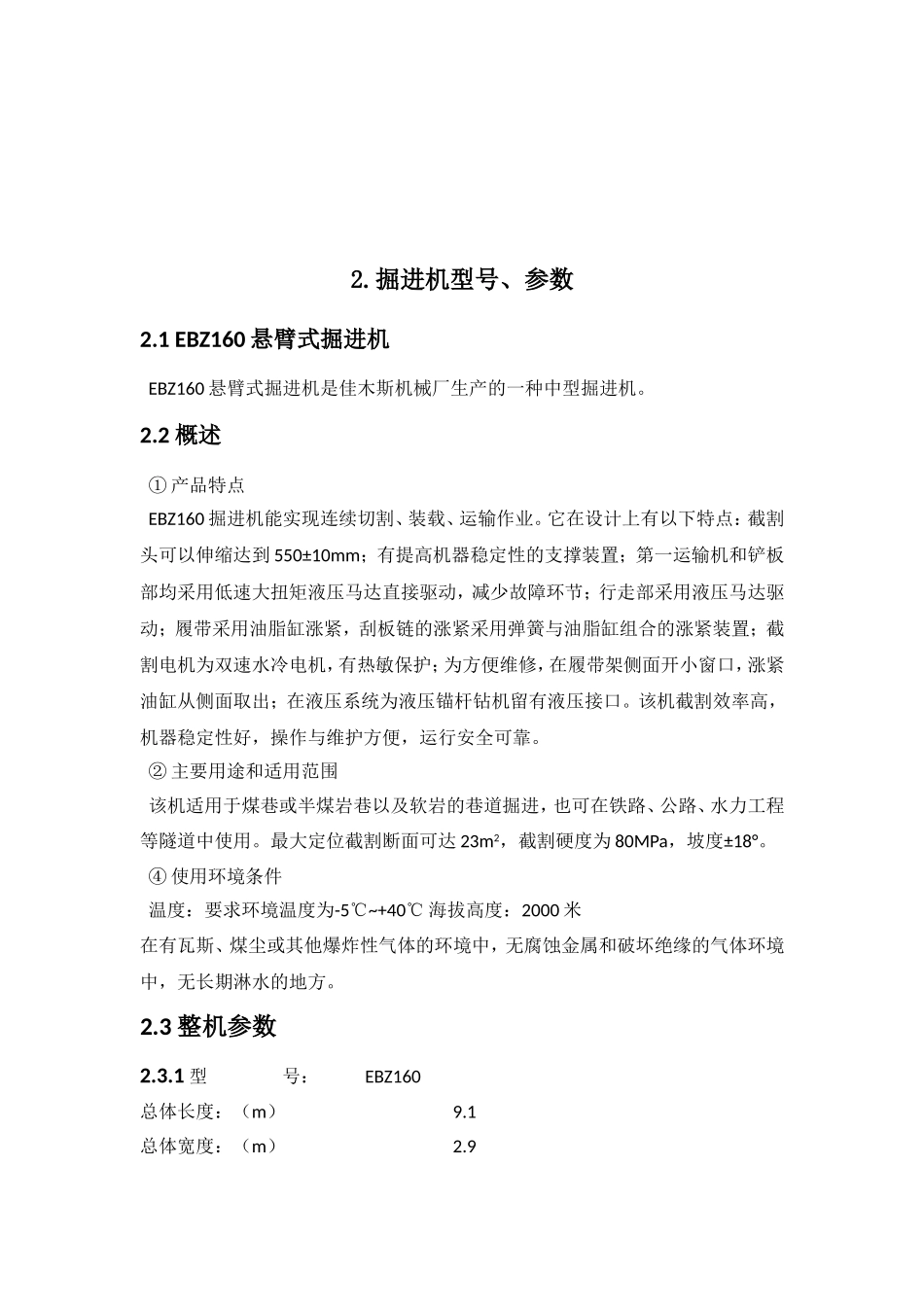

《采掘机械》认知实习报告_第3页
3/44
《采掘机械》认知实习报告目录1.前言............................................................12.掘进机型号、参数..................................................23.部分断面掘进机类型及适用的场合...................................114.纵轴式、横轴式掘进机的组成、结构特点和优缺点等...................125.掘进机选型依据...................................................266.使用时安全注意事项...............................................247.采煤机械概述.....................................................268.6MG200-W.........................................................339.参考文献.........................................................451.前言采掘机械》认知实习是《采掘机械》教学过程的重要组成部分,是巩固和加深对各类采掘机械的理解和认识的重要环节。通过本次实习,进一步加深对各类采掘机械工作原理的理解,进一步熟悉其工作过程,为毕业后的实际工作选型、设计、运用和维护等打下良好基础。《采掘机械》认知实习其目的是了解和掌握各类采掘机械的工作原理、结构特点和在实际生产中的运用,提高对采掘机械的认知能力。通过《采掘机械》认知实习,还应了解煤矿建设的生产方式与采掘机械的关系,培养热爱专业、致力于祖国社会主义建设的思想。2.掘进机型号、参数2.1EBZ160悬臂式掘进机EBZ160悬臂式掘进机是佳木斯机械厂生产的一种中型掘进机。2.2概述①产品特点EBZ160掘进机能实现连续切割、装载、运输作业。它在设计上有以下特点:截割头可以伸缩达到550±10mm;有提高机器稳定性的支撑装置;第一运输机和铲板部均采用低速大扭矩液压马达直接驱动,减少故障环节;行走部采用液压马达驱动;履带采用油脂缸涨紧,刮板链的涨紧采用弹簧与油脂缸组合的涨紧装置;截割电机为双速水冷电机,有热敏保护;为方便维修,在履带架侧面开小窗口,涨紧油缸从侧面取出;在液压系统为液压锚杆钻机留有液压接口。该机截割效率高,机器稳定性好,操作与维护方便,运行安全可靠。②主要用途和适用范围该机适用于煤巷或半煤岩巷以及软岩的巷道掘进,也可在铁路、公路、水力工程等隧道中使用。最大定位截割断面可达23m2,截割硬度为80MPa,坡度±18°。④使用环境条件温度:要求环境温度为-5℃~+40℃海拔高度:2000米在有瓦斯、煤尘或其他爆炸性气体的环境中,无腐蚀金属和破坏绝缘的气体环境中,无长期淋水的地方。2.3整机参数2.3.1型号:EBZ160总体长度:(m)9.1总体宽度:(m)2.9总体高度:(m)1.8龙门高度:(mm)427总重:(t)45(含二运)牵引力:(kN)215.6卧底深度:(mm)300爬坡能力:±18°截割硬度:(MPa)≤80截割功率:(kW)160/100总功率:(kW)261(含二运11kW)生产能力:(m3/min)4.0地隙:(mm)240供电电压:(V)1140/660AC2.3.2截割范围:高度:(m)2.4~4.8宽度:(m)3.0~5.05面积:(m2)232.3.3截割部截割头形状:圆锥台形截割头转数:(r/min)46/23截割头伸缩量:(mm)550截齿型式:镐形截齿截齿数量:42把喷雾:内、外喷雾方式2.3.4铲板部装载形式:三齿星轮(液压马达驱动)装载宽度:(m)2.9星轮转数:(r/min)35装载能力:(m3/min)4.0铲板卧底:(mm)300液压马达2台液压马达功率:(kW)10*2液压马达排量:(ml/min)1300马达转速:(r/min)35液压马达压力:(MPa)162.3.5第一运输机形式:边双链刮板式链条规格:18³64C溜槽断面尺寸:(m)0.54(宽)³0.35(高)刮板间距:(mm)512链速:(m/min)56运输能力:(m3/min)4.1液压马达2台液压马达压力:(MPa)16液压马达转速:(r/min)86涨紧形式:油脂缸加垫块2.3.6行走部形式:履带式(液压马达驱动)履带宽度:(mm)600制动方式:圆盘制动器行走速度:(m/min)0-8对地压强:(MPa)0.14液压马达:2个马达转速:(r/min)560液压马达功率:(kW)16*2液压马达排量:(ml/min)107液压马达压力:(MPa)22涨紧形式:油脂缸涨紧2.3.7液压系统2.3.7.1双联变量泵:(ml/r)130/130(145/95或160/75)1台系统总流量:(L/min)202/2022.3.7.2液压马达行走...
