电缆井技术交底

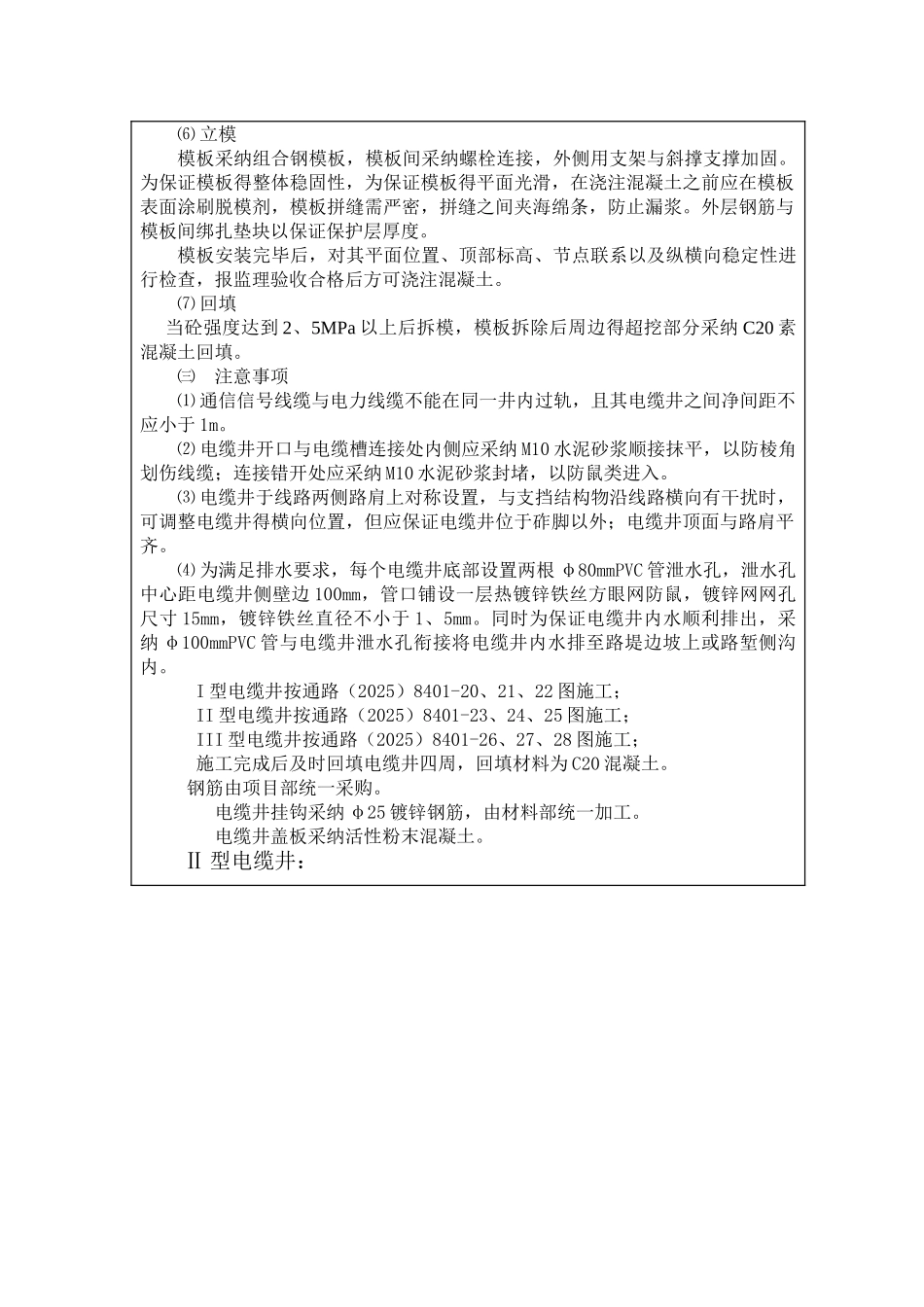

交 底 记 录工程名称新 建 铁 路*至*客运专线分部（分项）工程DK*~DK*0 路基交底项目电缆井技术交底图纸名称、图号铁路路基电缆槽-通路（2025）8401 1、适用范围适用于中铁*集团有限公司*客专辽宁段 TJ-2 标内，*路基工程填筑施工。 2、内业技术准备 开工前由总工程师组织技术人员仔细学习实施性施工组织设计，审核施工图纸，澄清有关技术问题，熟悉法律规范与技术标准，制定施工安全、质量、环保、工期等保证措施，编制应急预案。由各对应部门组织对参加施工得作业人员进行技术交底、岗前技术、安全培训，考核合格后持证上岗。3、电缆井尺寸位置 电缆井分为 I、II、III 共三种类型，现场采纳钢筋混凝土浇注，其中 I型电缆井适用于一般地段得通信、信号或牵引供电线缆或设余长；II 型电缆井适用于中继站处通信、信号线缆合井过轨与牵引供电线缆过轨；III 型电缆井适用于电力线缆过轨或设余长。 开挖尺寸：I 型电缆井 1、6m 长*1、6m 宽*1、15m 深;II 型电缆井 1、9m长*1、6m 宽*1、15m 深；III 型电缆井 2、2m 长*1、6m 宽*1、15m 深 。4.位置 顶面标高与电缆槽盖完盖板后得顶齐平； ㈠ 电缆井施工工艺流程图㈡ 施工步骤⑴ 测量放线由测量队准确定位出电缆井得位置，并打好木桩或钢筋桩，做好保护措施，防止因桩位移动造成施工偏差。⑵ 开挖采纳人工或机械开挖。根据测量队放线定出得桩位，用石灰粉划好电缆井得尺寸构造，开挖时严格根据白灰线开挖，防止超挖过大、放坡度为 1：0、1，开挖得井底平面比电缆井尺寸周边加宽 10cm。开挖完成后进行验收，主要就是尺寸及深度。开挖得弃渣及时运出现场，保持现场文明施工，不得污染路基表层。⑶ 施工垫层 垫层采纳 10cm 厚，C20 混凝土。垫层铺筑均匀，整平拍实。混凝土浇注前，基底表面必须保持洁净、无淤泥及杂物。 ⑷ 制作、绑扎钢筋采纳钢筋棚集中下料，现场就地绑扎得方法进行施工，严格根据施工法律规范及技术法律规范施工。⑸ 砼浇筑混凝土在拌合站集中生产，用用混凝土运输车运输至现场，浇筑速度不宜太快，砼分层浇筑，每层厚度为 30～40cm，并用 φ50 插入式振捣棒振捣，其移动间距为 40～50cm，插入下层混凝土得深度为 5～10cm，每一振点得振捣延续时间为 20～30s，以混凝土不再沉落，不出现气泡，表面浮浆为止。测量放线开挖施工垫层绑扎钢筋立模浇筑混凝土回填⑹ 立模模板采纳组合钢模板，模板间采纳螺栓连接，外侧用支架与斜撑...
