电缆工程施工方案和技术措施

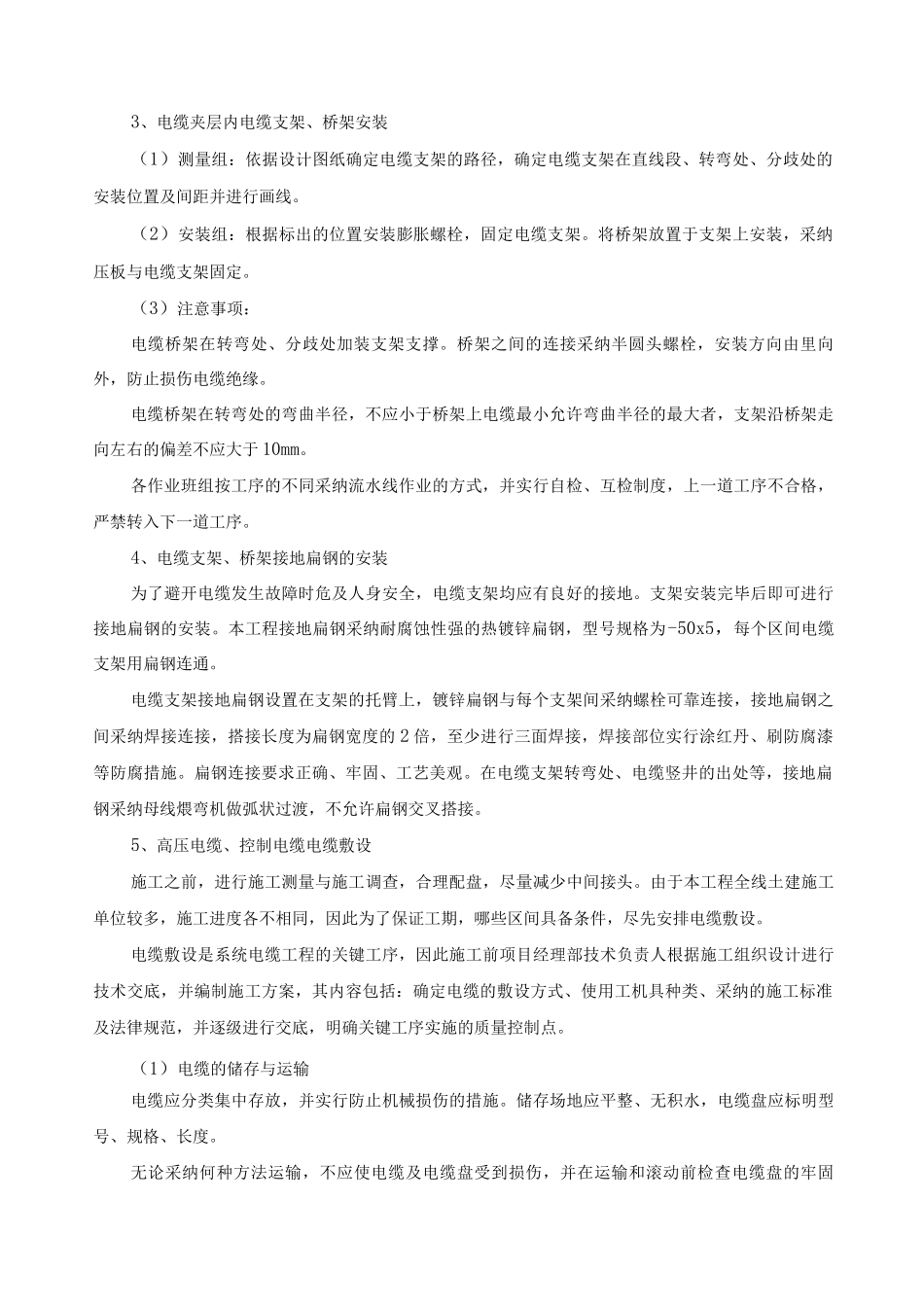

电缆工程施工方案和技术措施1、施工工艺流程电缆工程施工施工工艺流程2、电缆支架、桥架及接地扁钢安装电缆支架、桥架因所处地段的不同以及安装方式的不同而有所差异，本工程分为主变电所内电缆支架、桥架，电缆隧道内电缆支架，因此在制作过程中，严格根据设计图纸中的尺寸、材质、种类，进行批量生产。制作过程中，考虑接地扁钢与支架的连接位置，预留与接地扁钢连接的安装孔。（1）制作标准：支架本体应焊接牢固，无显著变形，钢材应平直，无明显扭曲。支架采纳热镀锌的防腐方式，镀锌厚度、镀锌重量、镀锌均匀性满足国标要求。隧道内电缆支架安装在隧道侧壁上，采纳膨胀螺栓固定的方式。（2）测量组：依据施工图纸及线路中心标高确定电缆支架的安装位置及高度，并进一步确定固定支架的膨胀螺栓的位置，做好标记。（3）安装组：进行打孔作业，安装膨胀螺栓，固定电缆支架。（4）注意事项：电缆支架的连接由于安装高度不同，应实行过渡措施，使电缆支架逐步抬高，以符合电缆弯曲半径的需求，保证电缆平滑过渡。隧道内电缆支架安装，避开电缆支架产生电化学腐蚀。3、电缆夹层内电缆支架、桥架安装（1）测量组：依据设计图纸确定电缆支架的路径，确定电缆支架在直线段、转弯处、分歧处的安装位置及间距并进行画线。（2）安装组：根据标出的位置安装膨胀螺栓，固定电缆支架。将桥架放置于支架上安装，采纳压板与电缆支架固定。（3）注意事项：电缆桥架在转弯处、分歧处加装支架支撑。桥架之间的连接采纳半圆头螺栓，安装方向由里向外，防止损伤电缆绝缘。电缆桥架在转弯处的弯曲半径，不应小于桥架上电缆最小允许弯曲半径的最大者，支架沿桥架走向左右的偏差不应大于 10mm。各作业班组按工序的不同采纳流水线作业的方式，并实行自检、互检制度，上一道工序不合格，严禁转入下一道工序。4、电缆支架、桥架接地扁钢的安装为了避开电缆发生故障时危及人身安全，电缆支架均应有良好的接地。支架安装完毕后即可进行接地扁钢的安装。本工程接地扁钢采纳耐腐蚀性强的热镀锌扁钢，型号规格为-50x5，每个区间电缆支架用扁钢连通。电缆支架接地扁钢设置在支架的托臂上，镀锌扁钢与每个支架间采纳螺栓可靠连接，接地扁钢之间采纳焊接连接，搭接长度为扁钢宽度的 2 倍，至少进行三面焊接，焊接部位实行涂红丹、刷防腐漆等防腐措施。扁钢连接要求正确、牢固、工艺美观。在电缆支架转弯处、电缆竖井的出处等，接地扁钢采纳母线煨弯机做弧状过渡，不允许扁钢交叉...
