电缆施工方法

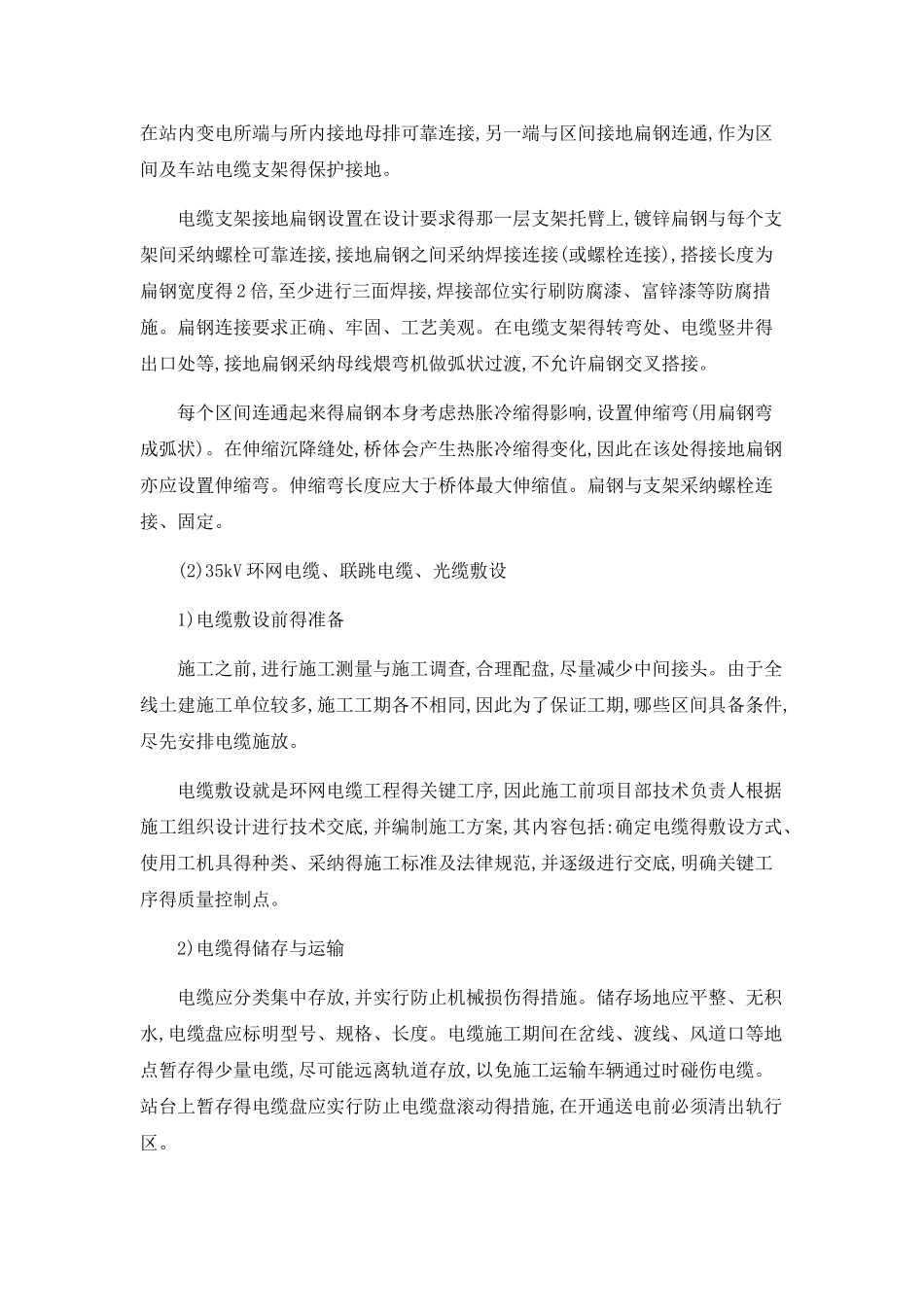

35KV 环网电缆施工方法标准5、1、3、2 施工方法(1)电缆支架、梯形桥架、接地扁钢安装电缆支架因所处地段得不同以及安装方式得不同而有所差异,该工程分为站台夹层电缆支架、电缆井内电缆支架,因此在制作过程中,严格根据设计图纸中得尺寸、材质、种类,进行批量生产。制作过程中,考虑接地扁钢与支吊架得连接位置,预留与接地扁钢连接得安装孔。制作标准:支架本体应焊接牢固,无显著变形,钢材应平直,无明显扭曲。支架采纳热镀锌得防腐方式,镀锌厚度、镀锌重量、镀锌均匀性满足国标要求。1)电缆夹层内电缆支架安装站台夹层电缆支架安装在车站站台板下电缆通道内,支架水平支撑距离0、8m,垂直安装时支撑距离 1、5m。电缆支架固定于站台夹层底部,采纳膨胀螺栓固定。测量组:依据图纸确定电缆支架得路径,确定支架在人防门、转弯处、联络通道得安装位置及间距并进行画线。安装组:在预埋槽内安装 T 型螺栓,固定电缆支架。将 T 型桥架放置于支架上安装,采纳压板与电缆支架固定。各作业组按工序得不同采纳流水线作业得方式,并实行自检、互检制度,上一道工序不合格,严禁转入下一道工序。2)电缆竖井内支架得安装电缆竖井就是电缆得垂直通道,电缆竖井内支架安装一般采纳竖井横担得形式,膨胀螺栓固定,每 1、5m 固定一组。对于不能承重得墙体(如陶粒砖墙体),安装电缆梯架,使承重点转移到电缆竖井得上下口位置。3)电缆支架接地扁钢安装为了避开电缆发生故障时危及人身安全,电缆支架均应有良好得接地。支架安装完毕后即可进行接地扁钢得安装。接地扁钢采纳耐腐蚀性强得热镀锌扁钢,每个区间电缆支架用扁钢连通。接地扁钢由车站变电所得接地系统引出至区间,在站内变电所端与所内接地母排可靠连接,另一端与区间接地扁钢连通,作为区间及车站电缆支架得保护接地。电缆支架接地扁钢设置在设计要求得那一层支架托臂上,镀锌扁钢与每个支架间采纳螺栓可靠连接,接地扁钢之间采纳焊接连接(或螺栓连接),搭接长度为扁钢宽度得 2 倍,至少进行三面焊接,焊接部位实行刷防腐漆、富锌漆等防腐措施。扁钢连接要求正确、牢固、工艺美观。在电缆支架得转弯处、电缆竖井得出口处等,接地扁钢采纳母线煨弯机做弧状过渡,不允许扁钢交叉搭接。每个区间连通起来得扁钢本身考虑热胀冷缩得影响,设置伸缩弯(用扁钢弯成弧状)。在伸缩沉降缝处,桥体会产生热胀冷缩得变化,因此在该处得接地扁钢亦应设置伸缩弯。伸缩弯长度应大于桥体最大伸缩值。扁钢与支架采纳螺栓连接、固定。(2)35kV 环网电缆...
