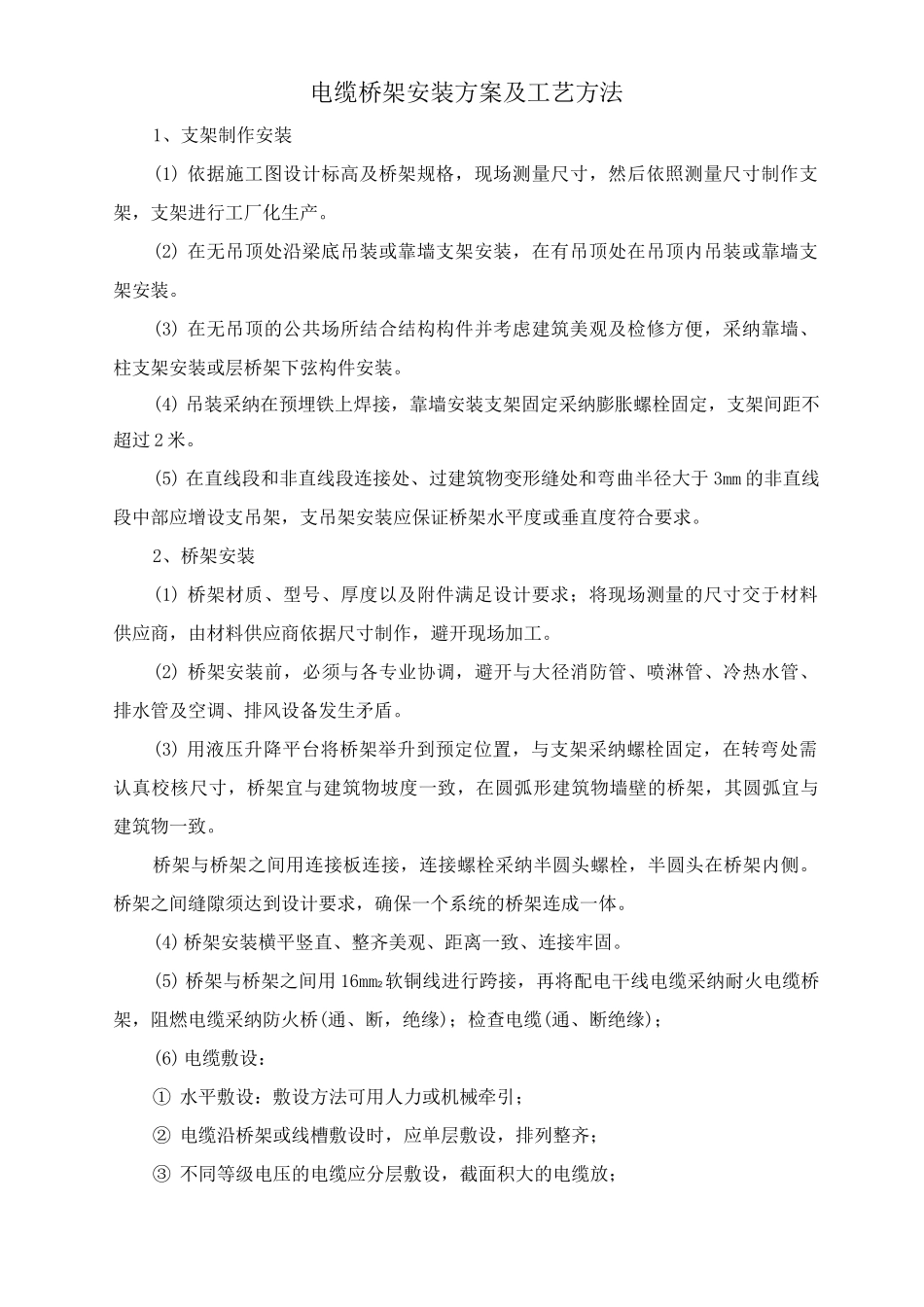

电缆桥架安装方案及工艺方法1、支架制作安装(1) 依据施工图设计标高及桥架规格，现场测量尺寸，然后依照测量尺寸制作支架，支架进行工厂化生产。(2) 在无吊顶处沿梁底吊装或靠墙支架安装，在有吊顶处在吊顶内吊装或靠墙支架安装。(3) 在无吊顶的公共场所结合结构构件并考虑建筑美观及检修方便，采纳靠墙、柱支架安装或层桥架下弦构件安装。(4) 吊装采纳在预埋铁上焊接，靠墙安装支架固定采纳膨胀螺栓固定，支架间距不超过 2 米。(5) 在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径大于 3mm 的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度或垂直度符合要求。2、桥架安装(1) 桥架材质、型号、厚度以及附件满足设计要求；将现场测量的尺寸交于材料供应商，由材料供应商依据尺寸制作，避开现场加工。(2) 桥架安装前，必须与各专业协调，避开与大径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。(3) 用液压升降平台将桥架举升到预定位置，与支架采纳螺栓固定，在转弯处需认真校核尺寸，桥架宜与建筑物坡度一致，在圆弧形建筑物墙壁的桥架，其圆弧宜与建筑物一致。桥架与桥架之间用连接板连接，连接螺栓采纳半圆头螺栓，半圆头在桥架内侧。桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。(4)桥架安装横平竖直、整齐美观、距离一致、连接牢固。(5) 桥架与桥架之间用 16mm2软铜线进行跨接，再将配电干线电缆采纳耐火电缆桥架，阻燃电缆采纳防火桥(通、断，绝缘)；检查电缆(通、断绝缘)；(6)电缆敷设：① 水平敷设：敷设方法可用人力或机械牵引；② 电缆沿桥架或线槽敷设时，应单层敷设，排列整齐；③ 不同等级电压的电缆应分层敷设，截面积大的电缆放；④桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过 5mm/m，直线度偏差不超过 5mm/m。⑤ 桥架与桥架之间用 16mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路。⑥ 电缆敷设配电干线电缆采纳耐火电缆桥架，阻燃电缆采纳防火桥架，电缆在地下室水平垂直敷设时，采纳普通电缆槽架，沿电缆沟敷设时，考虑采纳电缆托架敷设。
