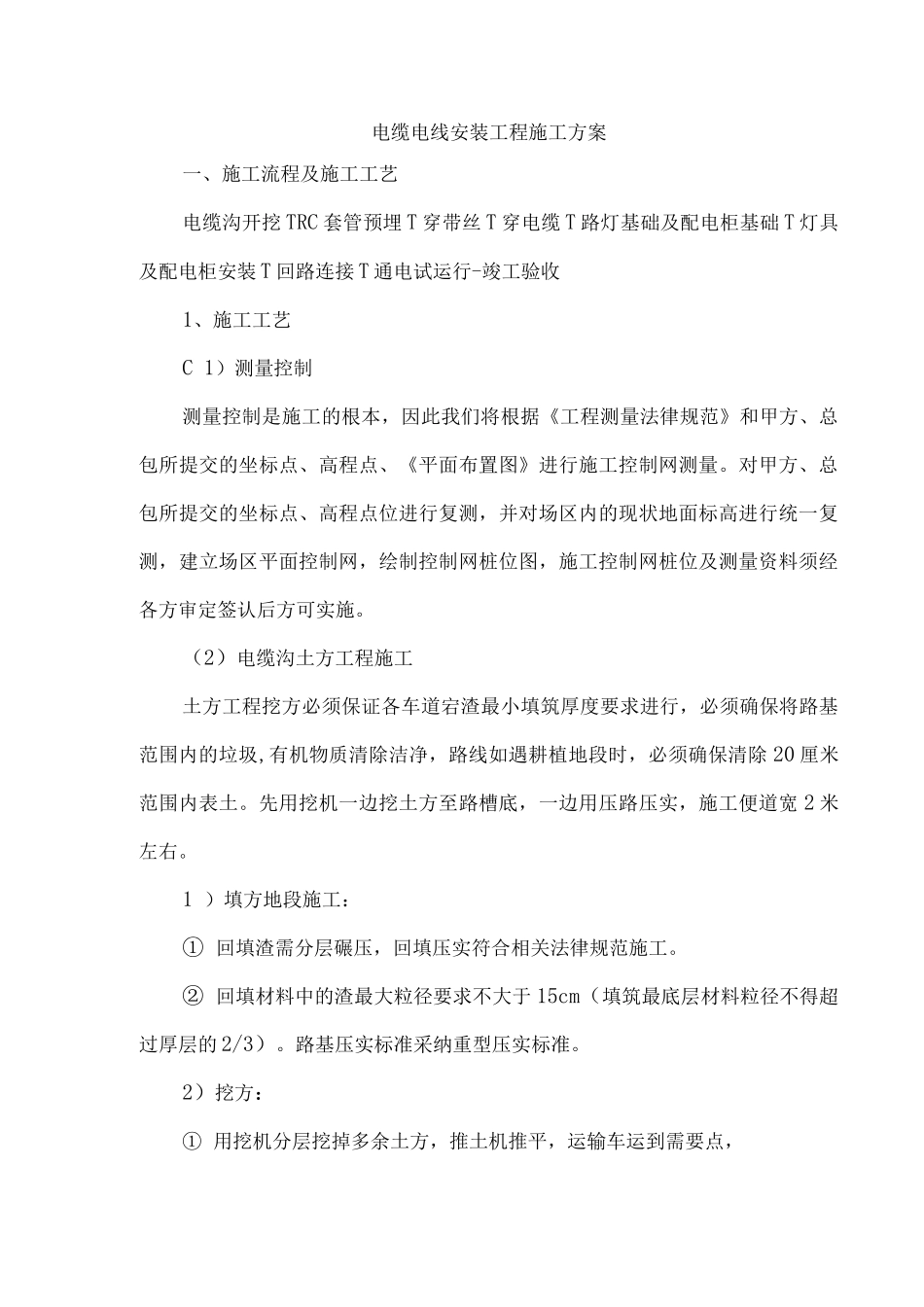

电缆电线安装工程施工方案一、施工流程及施工工艺电缆沟开挖 TRC 套管预埋 T 穿带丝 T 穿电缆 T 路灯基础及配电柜基础 T 灯具及配电柜安装 T 回路连接 T 通电试运行-竣工验收1、施工工艺C 1）测量控制测量控制是施工的根本，因此我们将根据《工程测量法律规范》和甲方、总包所提交的坐标点、高程点、《平面布置图》进行施工控制网测量。对甲方、总包所提交的坐标点、高程点位进行复测，并对场区内的现状地面标高进行统一复测，建立场区平面控制网，绘制控制网桩位图，施工控制网桩位及测量资料须经各方审定签认后方可实施。（2）电缆沟土方工程施工土方工程挖方必须保证各车道宕渣最小填筑厚度要求进行，必须确保将路基范围内的垃圾,有机物质清除洁净，路线如遇耕植地段时，必须确保清除 20 厘米范围内表土。先用挖机一边挖土方至路槽底，一边用压路压实，施工便道宽 2 米左右。1 ）填方地段施工：① 回填渣需分层碾压，回填压实符合相关法律规范施工。② 回填材料中的渣最大粒径要求不大于 15cm（填筑最底层材料粒径不得超过厚层的 2/3）。路基压实标准采纳重型压实标准。2）挖方：① 用挖机分层挖掉多余土方，推土机推平，运输车运到需要点，b.准备工作① 对用于施工项目的电缆进行详细检查，其型号、电压、规格等与施工图设计相符；电缆外观无扭曲、坏损及漏油、渗油现象。② 电缆敷设时，电缆从盘的上端引出，不使电缆在地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。③ 电缆弯曲半径符合法律规范要求，在沟内敷设有适当的蛇形弯，电缆的两端、中间接头、穿管处、垂直位差处均留有适当的余变。④ 电缆之间，电缆与其它管道：道路、建筑物等之间平行和交叉时的最小净距，满足法律规范的要求。⑤ 冬季敷设电缆，温度达不到法律规范要求时，将电缆提前加温。⑥ 电缆敷设设置联络指挥系统，宜以无线电对讲机联络，手持扩音喇叭指挥。d.覆砂盖砖① 电缆敷设完毕，请建设单位、监理及质量监督部门作隐蔽工程验收，作好记录、签字。② 电缆上面与电缆下面一样，覆盖 10cm 砂土或软土，然后用砖或电缆盖板将电缆盖好，覆盖宽度超过电缆两侧 5cm。e.回填土① 直埋电缆回填土前，经隐蔽工程验收合格。② 回填土及时并分层夯实。f. 埋标桩电缆在拐弯、接头、交叉，进出建筑物等地段设明显的方位标桩。电缆直线段每隔 50-1 处加设间距适当的路径标桩。标桩牢固，标志清楚，标桩露...
