电缆电线穿管技术交底

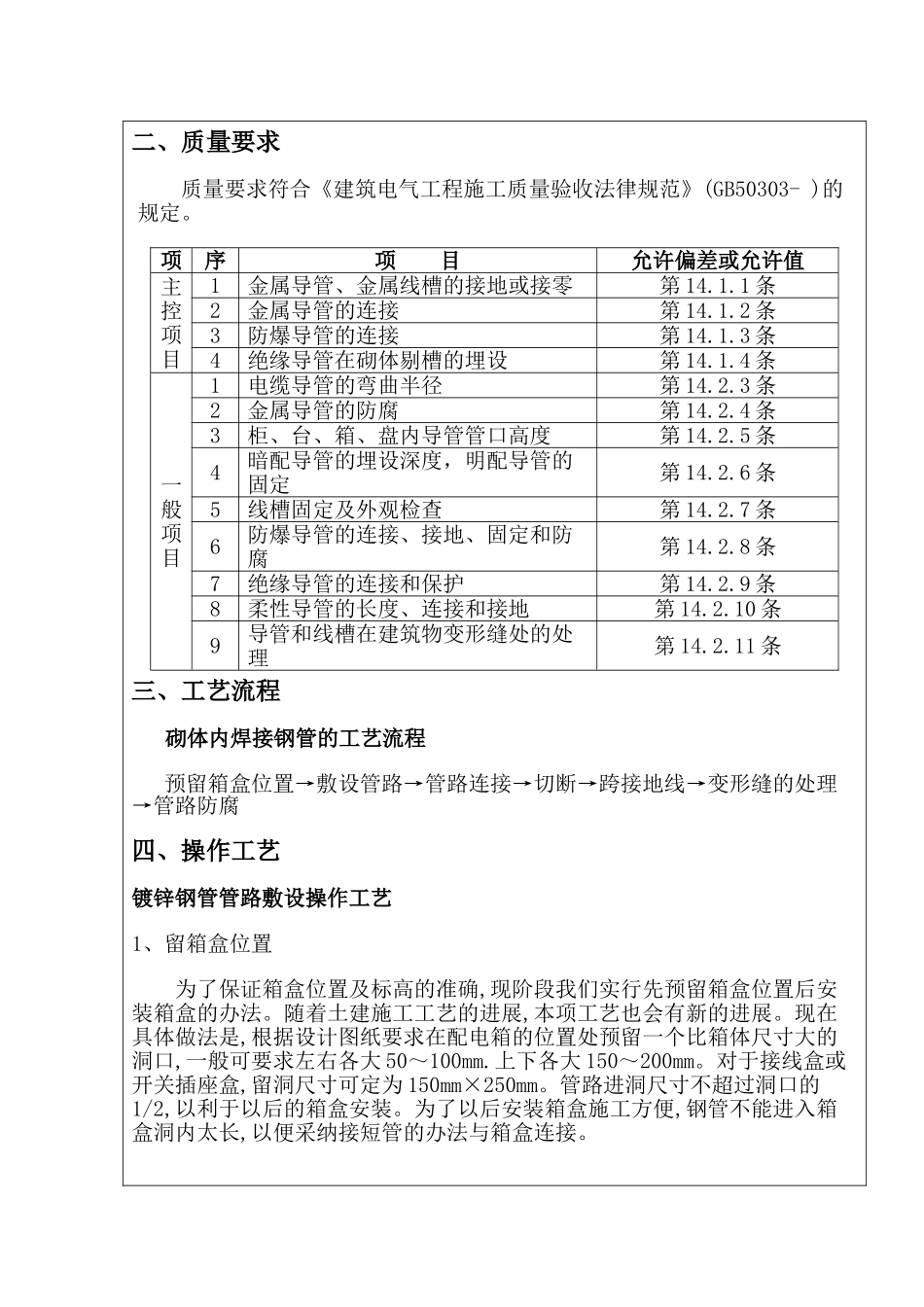

电缆电线穿管技术交底技 术 交 底 记 录施工单位：中国建筑第二工程局有限公司 编号：JSJD-003 月 日工程名称雪川农业进展股份有限公司马铃薯技术研发中心一期工程交底部门机电部交底提要：电缆电线穿管技术交底交底内容：一、施工准备（一）砌体内钢管施工准备1、作业条件随土建砌体砌筑同时进行。2、材料要求（1）钢管的材质必须合格,有出材质单及厂合格证,设计有特别要求时必须符合设计要求；（2）外观检查:钢管表面无严重锈蚀,壁厚均匀、焊缝均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）用游标卡尺测量,钢管的内外径及壁厚应符合国家标准；（4）锁紧螺母外形完好、丝扣清楚,无翘曲变形等缺陷；（5）铁制灯头盒、开关盒等的金属板厚度必须符合国标的要求。3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、工具袋、电工常见工具等。二、质量要求质量要求符合《建筑电气工程施工质量验收法律规范》(GB50303- )的规定。项序项 目允许偏差或允许值主控项目1金属导管、金属线槽的接地或接零第 14.1.1 条2金属导管的连接第 14.1.2 条3防爆导管的连接第 14.1.3 条4绝缘导管在砌体剔槽的埋设第 14.1.4 条一般项目1电缆导管的弯曲半径第 14.2.3 条2金属导管的防腐第 14.2.4 条3柜、台、箱、盘内导管管口高度第 14.2.5 条4暗配导管的埋设深度，明配导管的固定第 14.2.6 条5线槽固定及外观检查第 14.2.7 条6防爆导管的连接、接地、固定和防腐第 14.2.8 条7绝缘导管的连接和保护第 14.2.9 条8柔性导管的长度、连接和接地第 14.2.10 条9导管和线槽在建筑物变形缝处的处理第 14.2.11 条三、工艺流程砌体内焊接钢管的工艺流程预留箱盒位置→敷设管路→管路连接→切断→跨接地线→变形缝的处理→管路防腐四、操作工艺镀锌钢管管路敷设操作工艺1、留箱盒位置为了保证箱盒位置及标高的准确,现阶段我们实行先预留箱盒位置后安装箱盒的办法。随着土建施工工艺的进展,本项工艺也会有新的进展。现在具体做法是,根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大 50～100mm.上下各大 150～200mm。对于接线盒或开关插座盒,留洞尺寸可定为 150mm×250mm。管路进洞尺寸不超过洞口的1/2,以利于以后的箱盒安装。为了以后安装箱盒施工方便,钢管不能进入箱盒洞内太长,以便采纳接短管的办法与箱盒连接。2、敷设管路分两种情况,第一种是从楼地面内引出的管路,第二...
