电装置安装方案

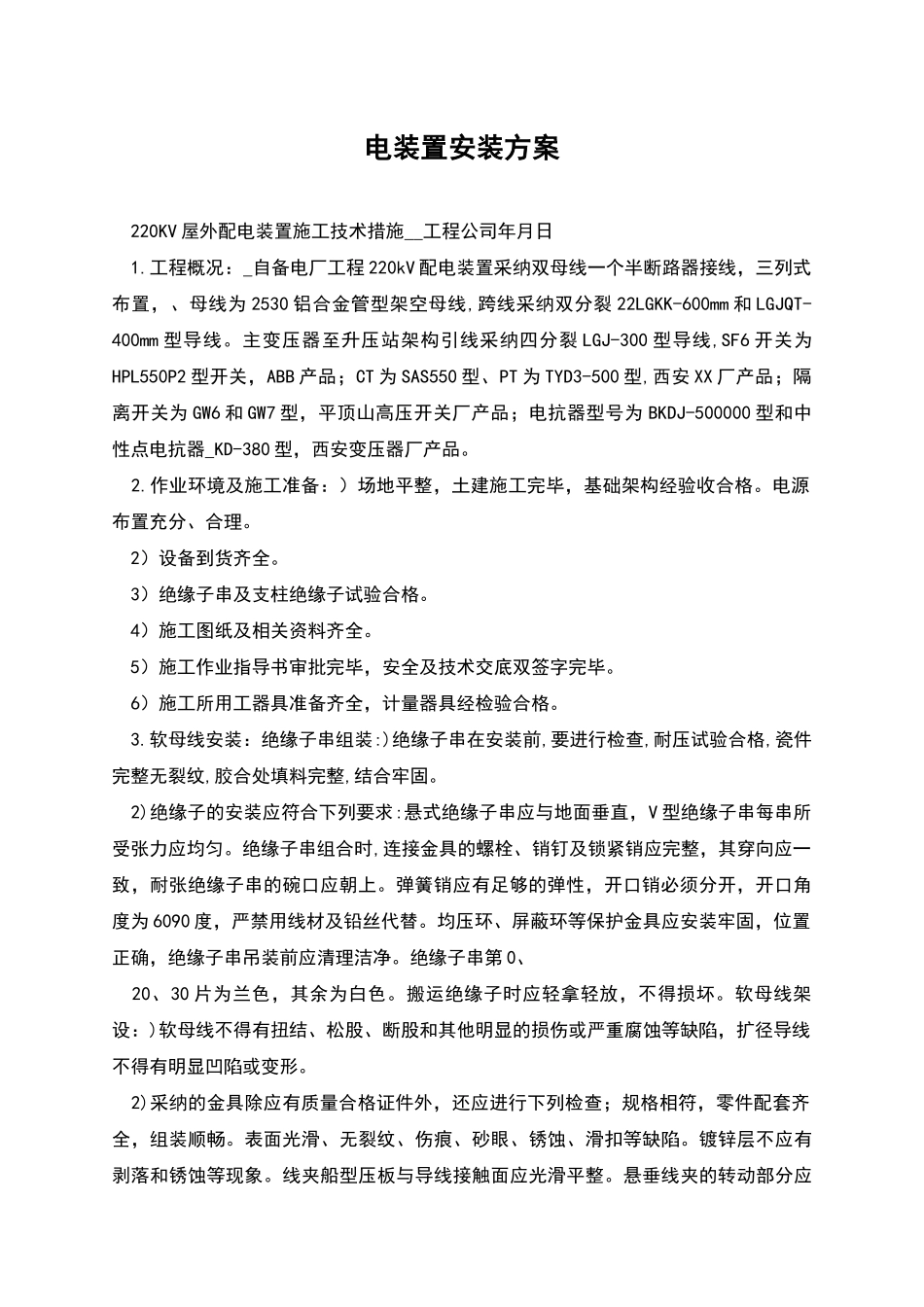

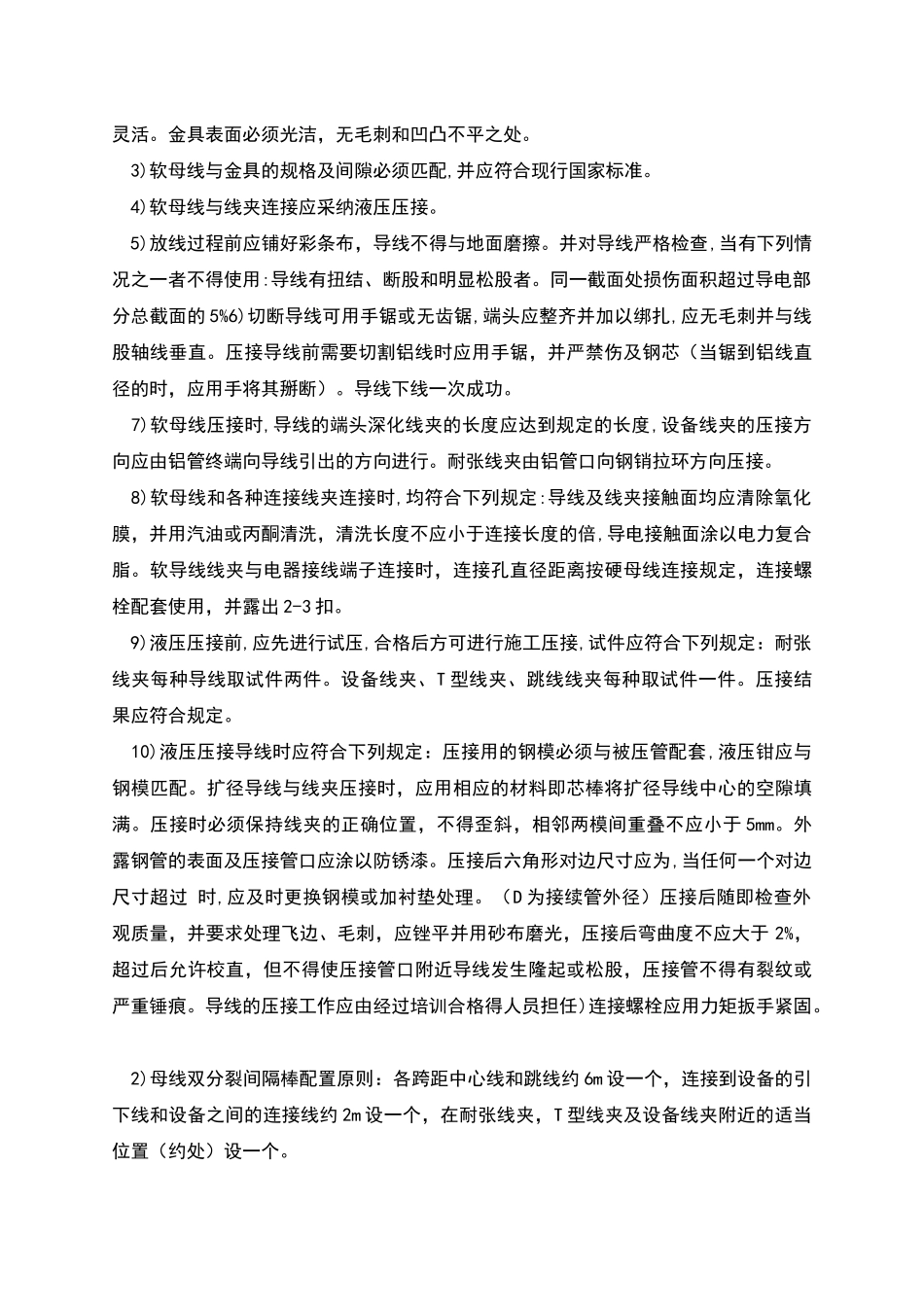

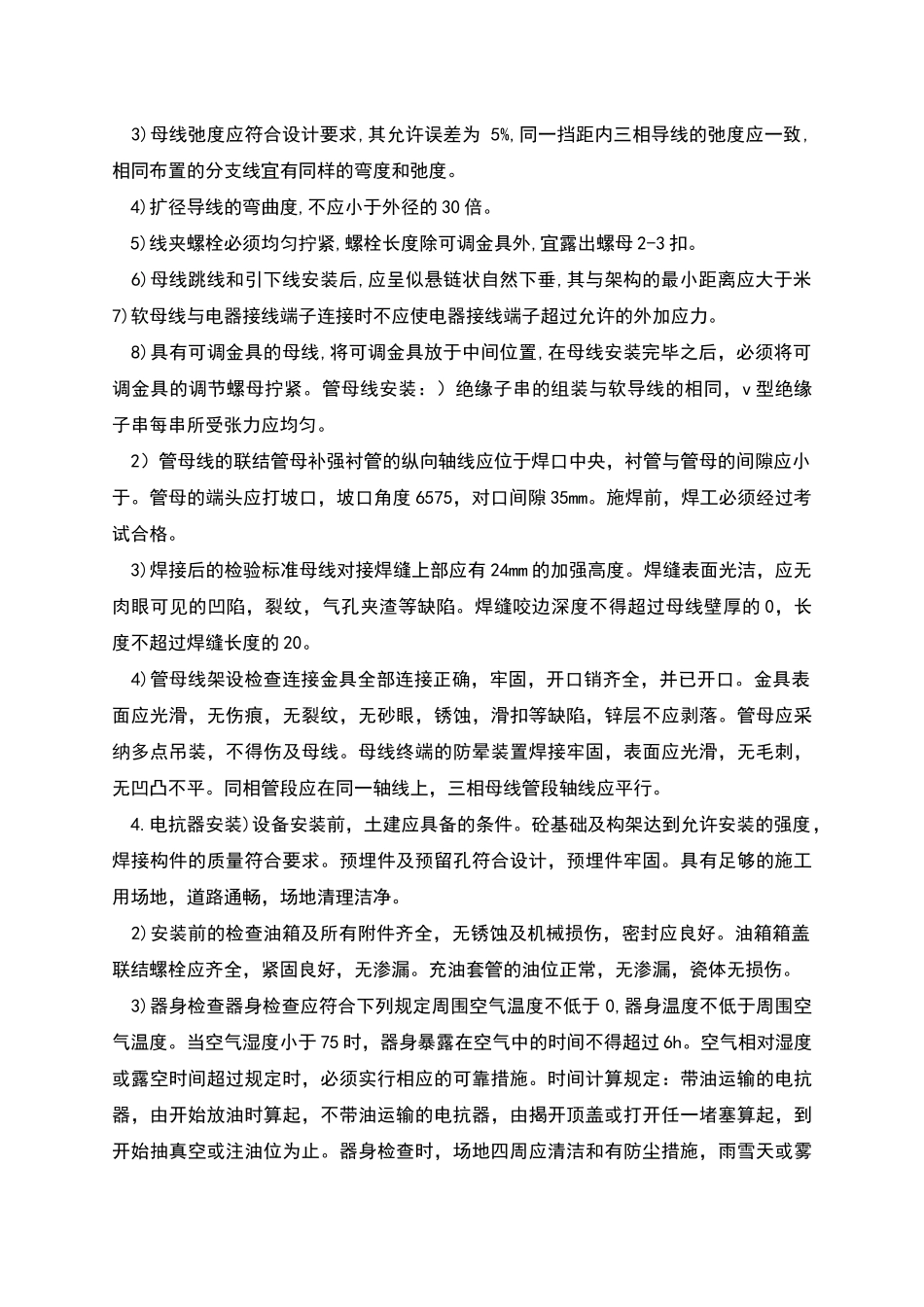

电装置安装方案 220KV 屋外配电装置施工技术措施__工程公司年月日 1.工程概况：_自备电厂工程 220kV 配电装置采纳双母线一个半断路器接线，三列式布置，、母线为 2530 铝合金管型架空母线,跨线采纳双分裂 22LGKK-600mm 和 LGJQT-400mm 型导线。主变压器至升压站架构引线采纳四分裂 LGJ-300 型导线,SF6 开关为HPL550P2 型开关，ABB 产品；CT 为 SAS550 型、PT 为 TYD3-500 型,西安 XX 厂产品；隔离开关为 GW6 和 GW7 型，平顶山高压开关厂产品；电抗器型号为 BKDJ-500000 型和中性点电抗器_KD-380 型，西安变压器厂产品。 2.作业环境及施工准备：）场地平整，土建施工完毕，基础架构经验收合格。电源布置充分、合理。 2）设备到货齐全。 3）绝缘子串及支柱绝缘子试验合格。 4）施工图纸及相关资料齐全。 5）施工作业指导书审批完毕，安全及技术交底双签字完毕。 6）施工所用工器具准备齐全，计量器具经检验合格。 3.软母线安装：绝缘子串组装:)绝缘子串在安装前,要进行检查,耐压试验合格,瓷件完整无裂纹,胶合处填料完整,结合牢固。 2)绝缘子的安装应符合下列要求:悬式绝缘子串应与地面垂直，V 型绝缘子串每串所受张力应均匀。绝缘子串组合时,连接金具的螺栓、销钉及锁紧销应完整，其穿向应一致，耐张绝缘子串的碗口应朝上。弹簧销应有足够的弹性，开口销必须分开，开口角度为 6090 度，严禁用线材及铅丝代替。均压环、屏蔽环等保护金具应安装牢固，位置正确，绝缘子串吊装前应清理洁净。绝缘子串第 0、 20、30 片为兰色，其余为白色。搬运绝缘子时应轻拿轻放，不得损坏。软母线架设：)软母线不得有扭结、松股、断股和其他明显的损伤或严重腐蚀等缺陷，扩径导线不得有明显凹陷或变形。 2)采纳的金具除应有质量合格证件外，还应进行下列检查；规格相符，零件配套齐全，组装顺畅。表面光滑、无裂纹、伤痕、砂眼、锈蚀、滑扣等缺陷。镀锌层不应有剥落和锈蚀等现象。线夹船型压板与导线接触面应光滑平整。悬垂线夹的转动部分应灵活。金具表面必须光洁，无毛刺和凹凸不平之处。 3)软母线与金具的规格及间隙必须匹配,并应符合现行国家标准。 4)软母线与线夹连接应采纳液压压接。 5)放线过程前应铺好彩条布，导线不得与地面磨擦。并对导线严格检查,当有下列情况之一者不得使用:导线有扭结、断股和明显松股者。同一截面处损伤面积超过导电部分总截面的 5%6)切断导线可用手锯或无齿锯,端头应整齐并加以绑扎...
