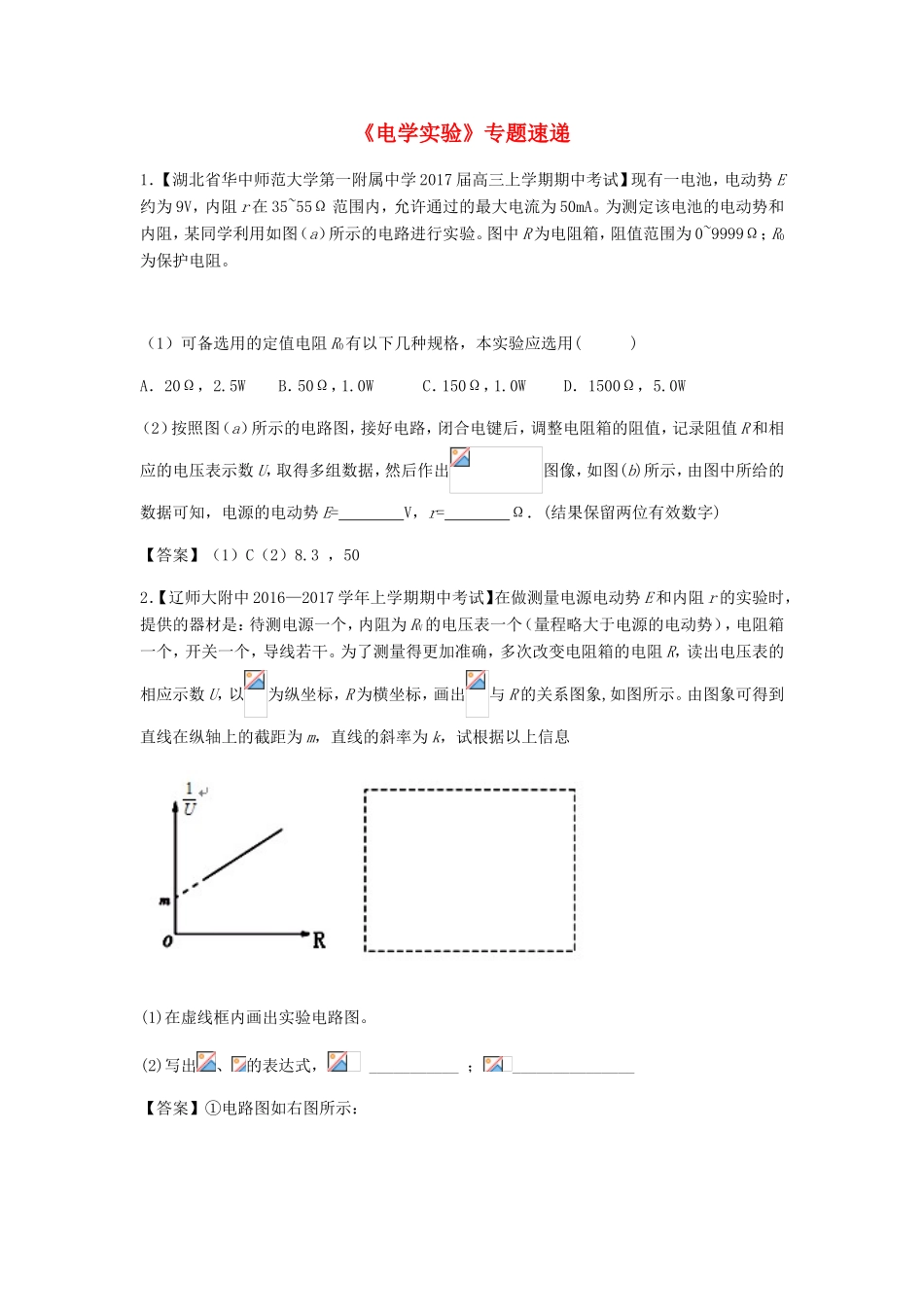

《电学实验》专题速递1．【湖北省华中师范大学第一附属中学2017届高三上学期期中考试】现有一电池，电动势E约为9V，内阻r在35~55Ω范围内，允许通过的最大电流为50mA。为测定该电池的电动势和内阻，某同学利用如图（a）所示的电路进行实验。图中R为电阻箱，阻值范围为0~9999Ω；R0为保护电阻。（1）可备选用的定值电阻R0有以下几种规格，本实验应选用()A．20Ω，2.5WB．50Ω，1.0WC．150Ω，1.0WD．1500Ω，5.0W（2）按照图（a）所示的电路图，接好电路，闭合电键后，调整电阻箱的阻值，记录阻值R和相应的电压表示数U，取得多组数据，然后作出图像，如图(b)所示，由图中所给的数据可知，电源的电动势E=V，r=Ω．(结果保留两位有效数字)【答案】（1）C（2）8.3，502．【辽师大附中2016—2017学年上学期期中考试】在做测量电源电动势E和内阻r的实验时，提供的器材是：待测电源一个，内阻为RV的电压表一个（量程略大于电源的电动势），电阻箱一个，开关一个，导线若干。为了测量得更加准确，多次改变电阻箱的电阻R，读出电压表的相应示数U，以为纵坐标，R为横坐标，画出与R的关系图象,如图所示。由图象可得到直线在纵轴上的截距为m，直线的斜率为k，试根据以上信息(1)在虚线框内画出实验电路图。(2)写出、的表达式，___________；_______________【答案】①电路图如右图所示：②，3．【福建省厦门第一中学2017届高三上学期期中考试】为了测量某种材料制成的特种电阻丝的电阻率，提供的器材有：A．电流表G，内阻，满偏电流B．电流表A，内阻约为10Ω，量程为100mAC．螺旋测微器，刻度尺D．电阻箱（0~999Ω，0.5A）E．滑动变阻器R（5Ω，1A）F．电池组E（6V，0.05Ω）G．一个开关S和导线若干某同学进行了一下操作（1）用多用电表粗测电阻丝的阻值，当用“×1”档时发现指针偏转角度过小，说明电阻较______（填“大”或“小”）应换为“×10”档，并重新进行________，测量时指针位置如图1所示（2）把电流表G与电阻箱串联改装成量程为6V的电压表，则电阻箱的阻值应调为=________Ω。（3）请用改装好的电压表设计一个测量电阻阻值的实验，根据提供的器材和实验需要，请将图2中电路图补充完整。（4）电阻率的计算：测得电阻丝的长度为L，电阻丝的直径为d，电路闭合后，调节滑动变阻器的滑片到合适位置，电流表G的示数为，电流表A的示数为，请用已知量和测量量的字母符号*（各量不允许代入数值）写出计算电阻率的表达式=___________。【答案】（1）大；欧姆调零（2）（3）如图所示（4）4．【福建省厦门第一中学2017届高三上学期期中考试】在描绘小电珠的伏安特性曲线实验中，一组同学用量程3V的电压表测量小电珠的电压，用多用电表的250mA档测量通过小电珠的电流。（1）在图甲电路中，需要将多用电表的两表笔连接到a、b两处，其中黑表笔应与_______连接（填“a”或“b”）（2）将得到的数据记录在表格中，当电源为1.50V时，对应的多用电表指针指示如图乙所示，其读数为__________mA（3）根据表格中的其他数据，在答题卡的坐标纸上绘制出I-U曲线（4）由I-U曲线可以看出，随电压，电流的增大，小电珠的电阻_______________（5）实验后，某同学用多用电表的欧姆档测量小电珠的电阻，他将选择开关置于电阻“×1”档，调零后将红黑表笔接在小电珠的两极上，已知多用电表内部欧姆档所接电池的电动势为1.5V，欧姆档刻度盘的中央刻度示数为15，则指针位于_______区间。A．B．C．D．【答案】（1）b（2）173或174（3）如图所示（4）变大（5）D5．【河北省石家庄市第二中学2017届高三上学期第二期联考】甲和乙两位同学分别设计了如图甲和乙所示的两个电路来测量某电子产品所用锂电池的电动势和内阻，其中R为电阻箱，定值电阻。实验时改变R的阻值以及对应电压表的示数U，根据记录的数据得到如图丙和丁所示的关系图线。（1）可以判断图线丙是利用图中的实验数据描出的；（2）甲同学得到的图线横截距为，纵截距为，则甲同学测得该锂电池的电动势为V，内阻为（计算结果保留两位小数）。【答案】⑴乙；⑵3.70；0.106．【大庆中学2016—2017学年上学期期中考试高三物理试题】在测定金属丝电阻率的实验中，用螺...
