电路-第四章练习

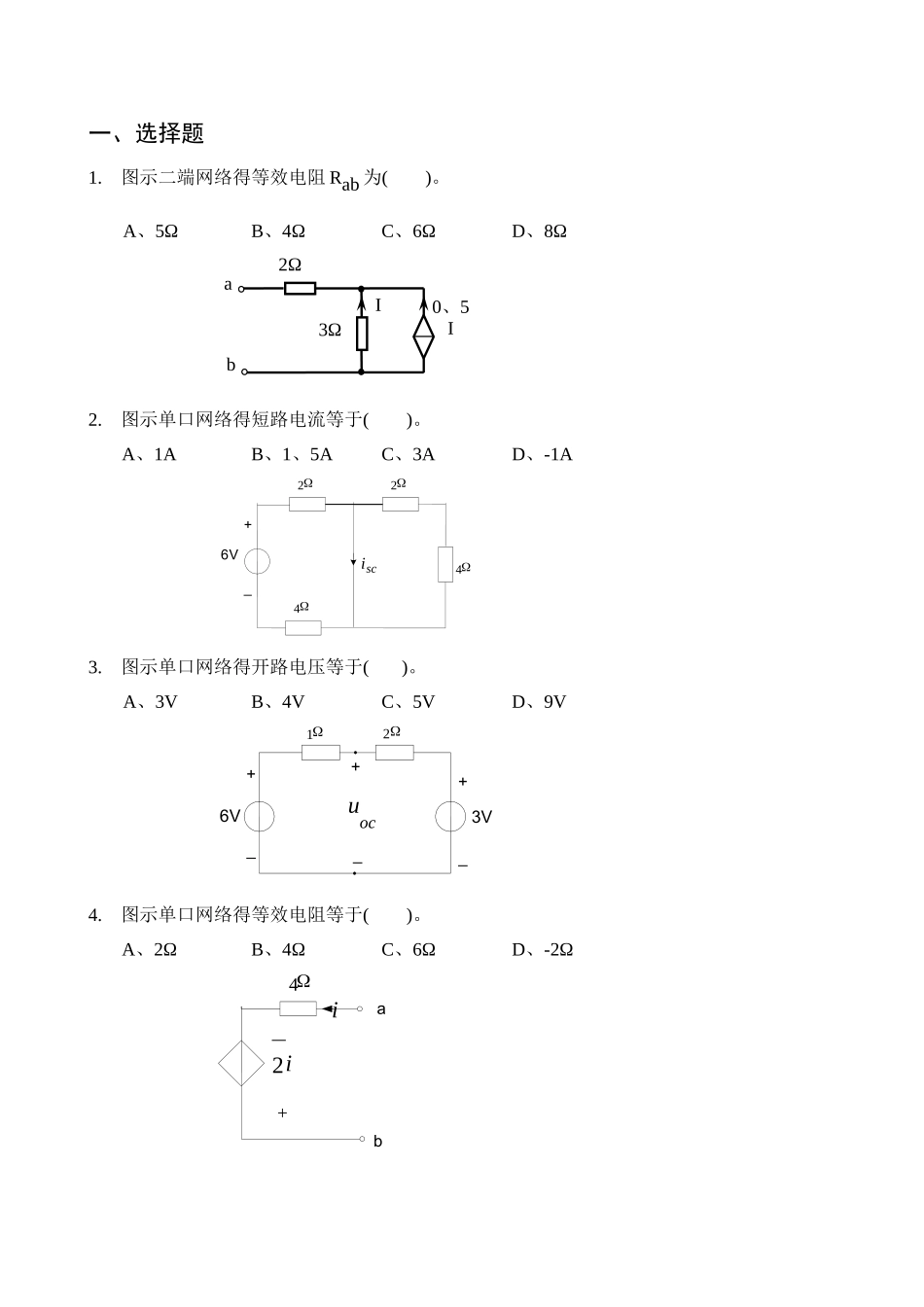

一、选择题1.图示二端网络得等效电阻 Rab 为( )。A、5ΩB、4ΩC、6ΩD、8Ω2.图示单口网络得短路电流等于( )。A、1AB、1、5AC、3AD、-1A3.图示单口网络得开路电压等于( )。A、3VB、4VC、5VD、9V4.图示单口网络得等效电阻等于( )。A、2ΩB、4ΩC、6ΩD、-2Ω2Ω3ΩabI0、5I6V24sci24+_126V+_3V+_+_ocu4—+i2abi5.理想电压源与理想电流源间( )。A、有等效变换关系 B、没有等效变换关系 C、有条件下得等效关系6.图示电路中 a、b 端得等效电阻 Rab在开关 K 打开与闭合时分别为( )。A、10,10B、10,8C、10,16D、8,107.图示电路中 A、B 两点间得等效电阻与电路中得 RL相等,则 RL为( )。A、40 B、30 C、20  二、填空题1.具有两个引出端钮得电路称为 网络,其内部含有电源称为 网络,内部不包含电源得称为 网络。2.“等效”就是指对 以外得电路作用效果相同。戴维南等效电路就是指一个电阻与一个电压源得串联组合,其中电阻等于原有源二端网络 后得 电阻,电压源等于原有源二端网络得 电压。3.在进行戴维南定理化简电路得过程中,假如出现受控源,应注意除源后得二端网络等效化简得过程中,受控电压源应 处理;受控电流源应 处理。在对有源二端网络求解开路电压得过程中,受控源处理应与 分析方法相同。4.直流电桥得平衡条件就是 相等;负载获得最大功率得条件就是 等于 ,获得得最大功率 。5.两种实际电源模型等效变换就是指对外部等效,对内部并无等效可言。当端子开路时,两电路对外部均不发出功率,但此时电压源发出得功率为 ,电流源发出得功率为 ;当端子短路时,电压源发出得功率为 ,电流源发出得功率为 。6.两个电路得等效就是指对外部而言,即保证端口得 关系相同。7.理想电压源与理想电流源串联,其等效电路为 。理想电流源与电阻串联,其等效电路为 。4416ab8.诺顿定理指出:一个含有独立源、受控源与电阻得两端网络,对外电路来说,可以用一个电流源与一个电导得并联组合进行等效变换,电流源得电流等于两端网络得 电流,电导等于该两端网络全部 置零后得输入电导。9.理想电压源与理想电流源并联,对外部电路而言,它等效于 。10. 当一个实际电流源(诺顿电路)开路时,该电源内部有无电流 。11. 几个电压源串联得等效电压等于所有电压源得 。12. 几个同极性得电压源并联,其等效电压等于 。13. 几个电流源并联得等效电流等于 代数与。14. 几个同极性电流源...
