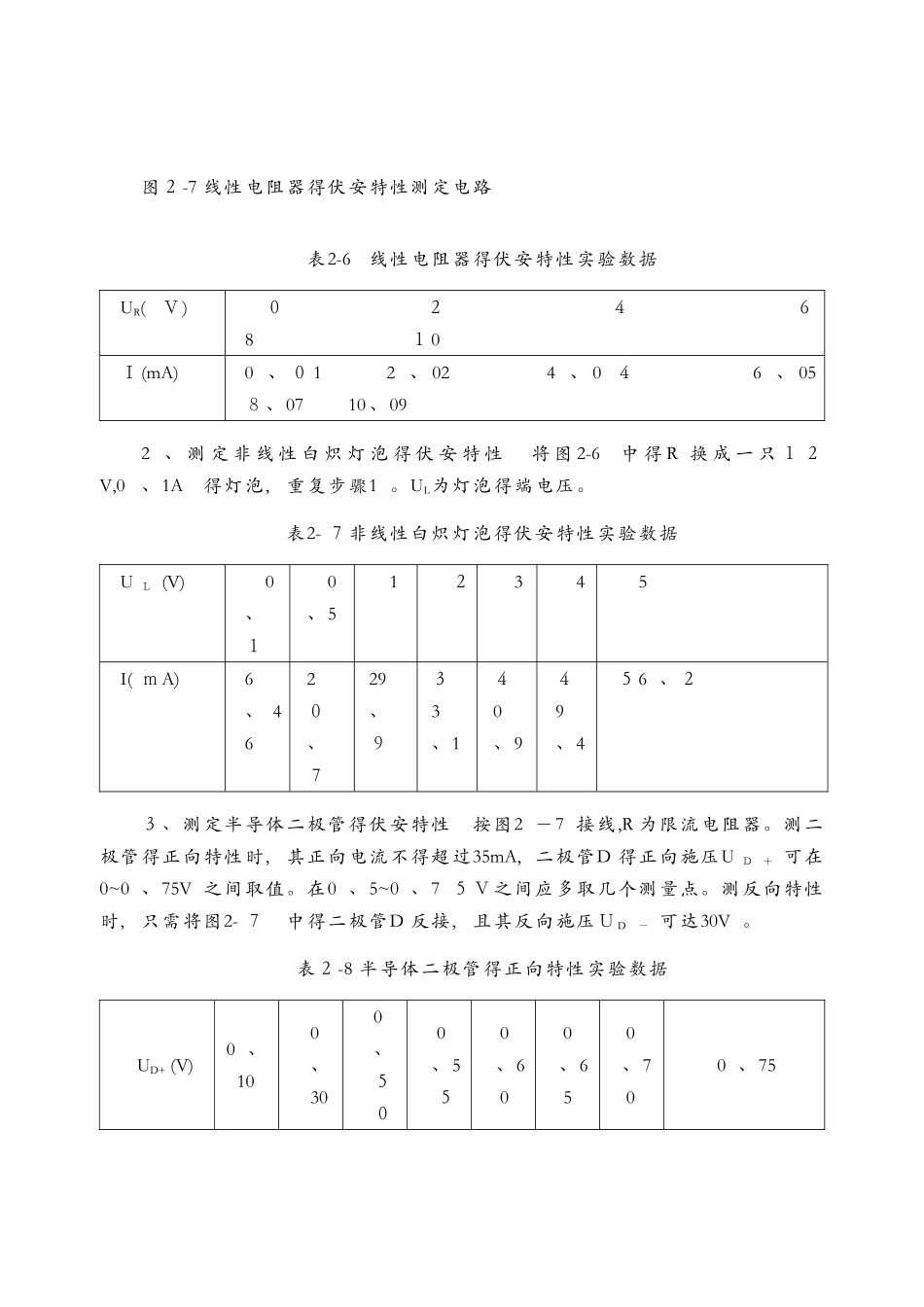

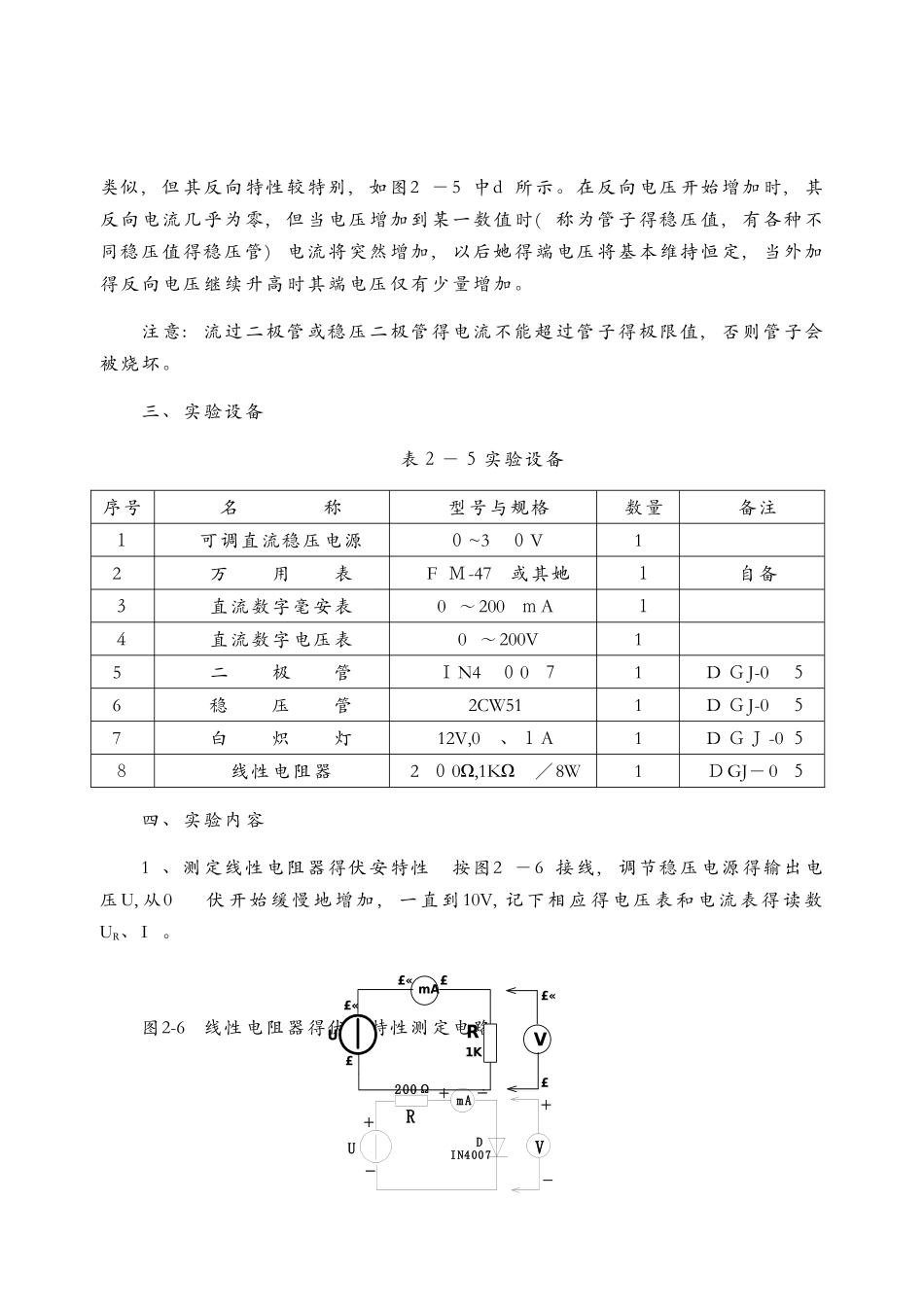

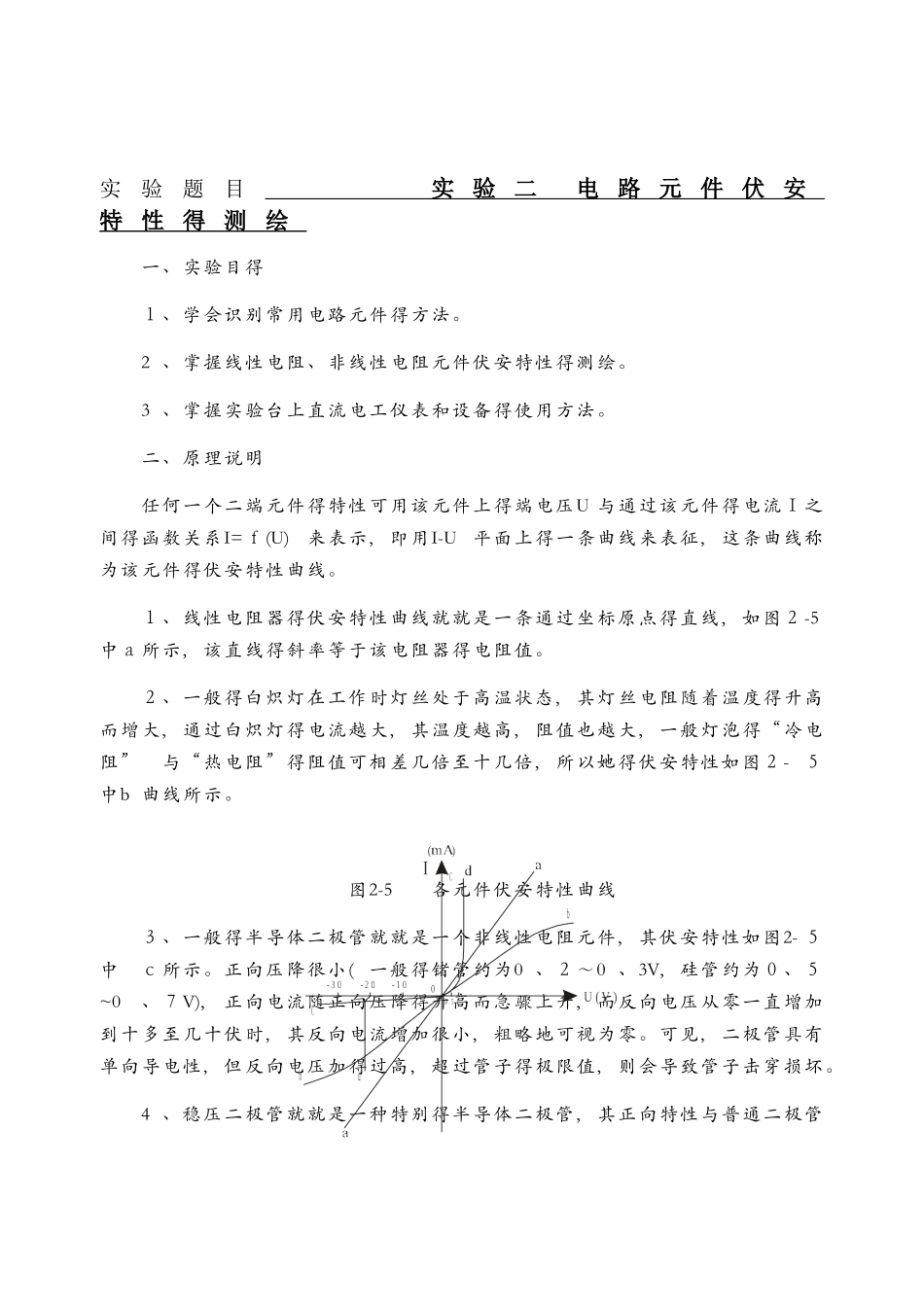

实验题目 实 验 二 电 路 元 件 伏 安 特 性 得 测 绘 一、实验目得1、学会识别常用电路元件得方法。2 、掌握线性电阻、非线性电阻元件伏安特性得测绘。3 、掌握实验台上直流电工仪表和设备得使用方法。二、原理说明任何一个二端元件得特性可用该元件上得端电压U 与通过该元件得电流I之间得函数关系I=f(U)来表示,即用I-U 平面上得一条曲线来表征,这条曲线称为该元件得伏安特性曲线。1、线性电阻器得伏安特性曲线就就是一条通过坐标原点得直线,如图2-5中a所示,该直线得斜率等于该电阻器得电阻值。2、一般得白炽灯在工作时灯丝处于高温状态, 其灯丝电阻随着温度得升高而增大,通过白炽灯得电流越大,其温度越高,阻值也越大,一般灯泡得“冷电阻” 与“热电阻”得阻值可相差几倍至十几倍,所以她得伏安特性如图2- 5中b 曲线所示。图2-5 各元件伏安特性曲线3、一般得半导体二极管就就是一个非线性电阻元件,其伏安特性如图2- 5中 c所示。正向压降很小(一般得锗管约为0 、2~0 、3V,硅管约为0、5~0、7V),正向电流随正向压降得升高而急骤上升,而反向电压从零一直增加到十多至几十伏时,其反向电流增加很小,粗略地可视为零。可见,二极管具有单向导电性,但反向电压加得过高,超过管子得极限值,则会导致管子击穿损坏。4 、稳压二极管就就是一种特别得半导体二极管,其正向特性与普通二极管类似,但其反向特性较特别,如图2 -5 中d 所示。在反向电压开始增加时,其反向电流几乎为零,但当电压增加到某一数值时(称为管子得稳压值,有各种不同稳压值得稳压管)电流将突然增加,以后她得端电压将基本维持恒定,当外加得反向电压继续升高时其端电压仅有少量增加。注意:流过二极管或稳压二极管得电流不能超过管子得极限值,否则管子会被烧坏。三、实验设备表2-5实验设备序号名 称型号与规格数量备注1可调直流稳压电源0~30V12万 用 表F M-47或其她1自备3直流数字毫安表0 ~200mA14直流数字电压表0 ~200V15二 极 管IN400 71D GJ-056稳 压 管2CW511D GJ-057白 炽 灯12V,0、1A1D GJ-0 58线性电阻器2 00Ω,1KΩ/8W1DGJ-0 5四、实验内容1 、测定线性电阻器得伏安特性 按图2 -6 接线,调节稳压电源得输出电压U, 从0 伏开始缓慢地增加 ,一直到 10V, 记下相应得电压表和电流表得 读数UR、I 。图2-6线性电阻器得伏安特性测定电路+-UmA+-R200ΩV+-DIN4007£«£UmA£«...
