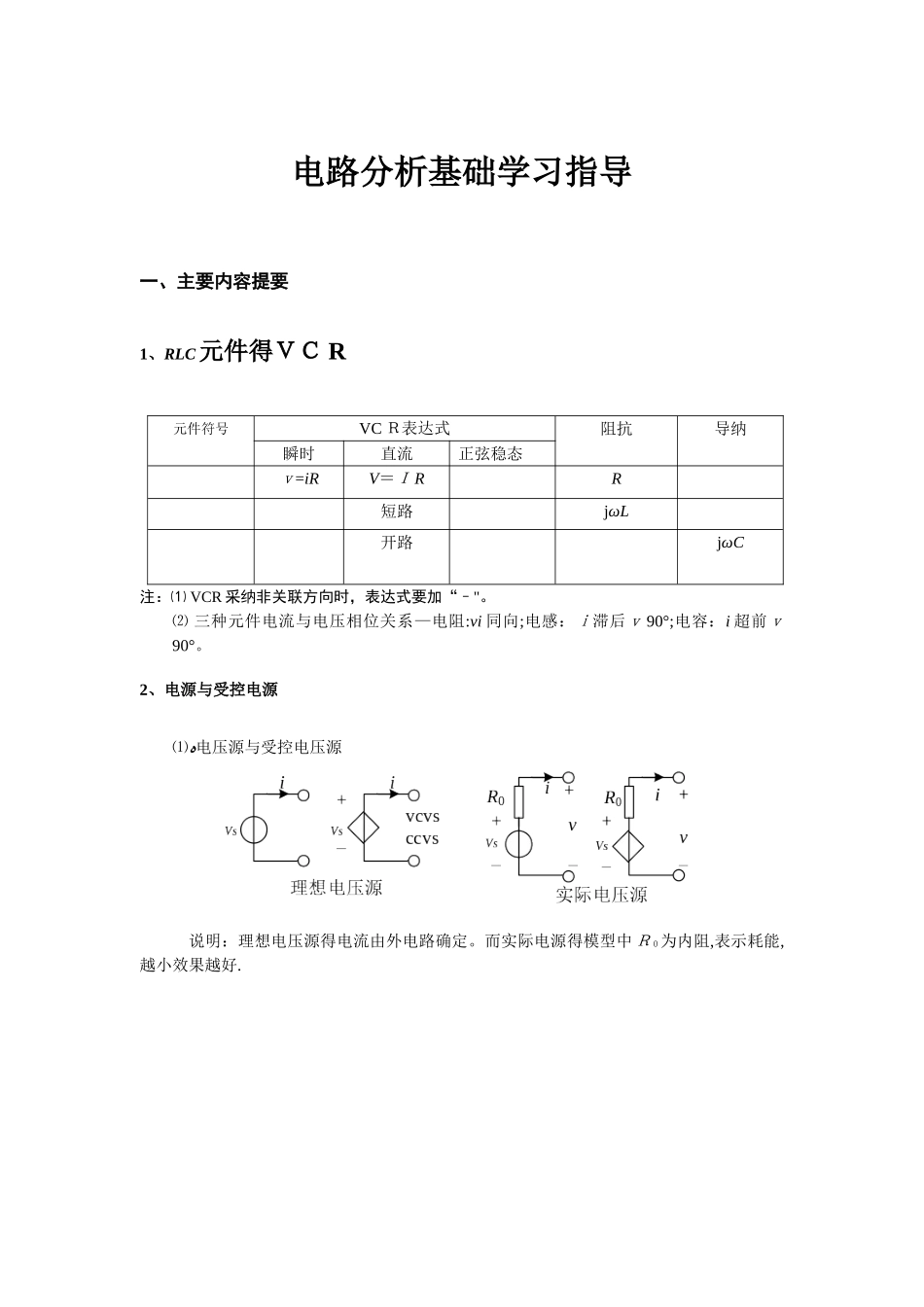

电路分析基础学习指导一、主要内容提要1、RLC元件得ＶＣ R元件符号VC Ｒ表达式阻抗导纳瞬时直流正弦稳态ｖ=iRV＝Ｉ RR短路jωL开路jωC注：⑴ VCR 采纳非关联方向时，表达式要加“–"。⑵ 三种元件电流与电压相位关系—电阻:vi 同向;电感：ｉ滞后ｖ 90°;电容：i 超前ｖ90°。2、电源与受控电源⑴ﻩ电压源与受控电压源 说明：理想电压源得电流由外电路确定。而实际电源得模型中Ｒ０为内阻,表示耗能,越小效果越好.3、电流源与受控电流源：说明:理想电流源得电压由外电路确定。而实际电源得模型中 R0为内阻,表示耗能,越大效果越好.其中。注：对受控源得处理，与独立源基本相同。不同得就是受控源得电流、电压会随控制量(电流或电压)变化而变化，而且在叠加定理与戴维南得分析中，受控源与独立源不相同。4、耦合电感与变压器得Ｖ C Ｒ⑴ 耦合电感得 VC Ｒﻩ注意：①V Ｃ R 中自感与互感电压极性推断方法（课件）。② 耦合系数ﻩK＝1 为全耦合.⑵ 理想变压器得ＶＣＲ**L1L2+_u1+_u2i2Mi1i1**L1L2+_u1+_u2i2Mn 为变压器唯一参数——匝数比。5、双口得 VC Ｒ 注：求各参数方程中得参数原则就是“加自变量求因变量”,列写端口Ｖ CR 整理成对应得参数方程形式可得对应参数.但计算［A]参数例外。５、K ＣＬ、KVL 定律ﻩ形式定律瞬时直流正弦稳态K Ｃ LKVL注:对于正弦稳态,取有效值时，;例 1 图中 I=？I≠Ｉ C+ＩＲ+IL，例 2 图中已知ｖ 2=10√2co ｓ（5 ０ t+30°)（V），v3＝8√２ s ｉ n ５０ t(V）ﻩ６、等效电路两电路等效指得就是两电路 V ＣＲ等效、用一电路去等效另一个电路后对外电路无影响、用电路等效规律解题,就是分析电路方法之一，有时可取得事半功倍得效果、下面列举常用等效电路、⑴ 电阻（阻抗)串联及分压公式(适用于正弦稳态）：⑵ 电阻并联及分流公式:CRL不能取 V1=V2+V3两电阻分流公式⑶ 电压源与电流源得等效互换注:互换后电流源与电压源之极性与方向之关系。（方向非关联,即“→”由电压源“–"指向“+”）⑷ 含源(独立源）单口得等效—-戴维南、诺顿定理以直流为例子,正弦稳态也同样适用.① VOC-a、b 端开路电压② I Ｓ C—ａ、b 短路电流注意 VOC、Ｉ S Ｃ 方向。③ R ０求法:a N 内无受控源时,令独立源为零,用电阻串并联等等效方法求得。b N 内有受控源时,有两种方法.a） 开路——短路法 ｂ)加电源法，首先令 N 内独立源为零,得到 N ０，然后在端口加...
