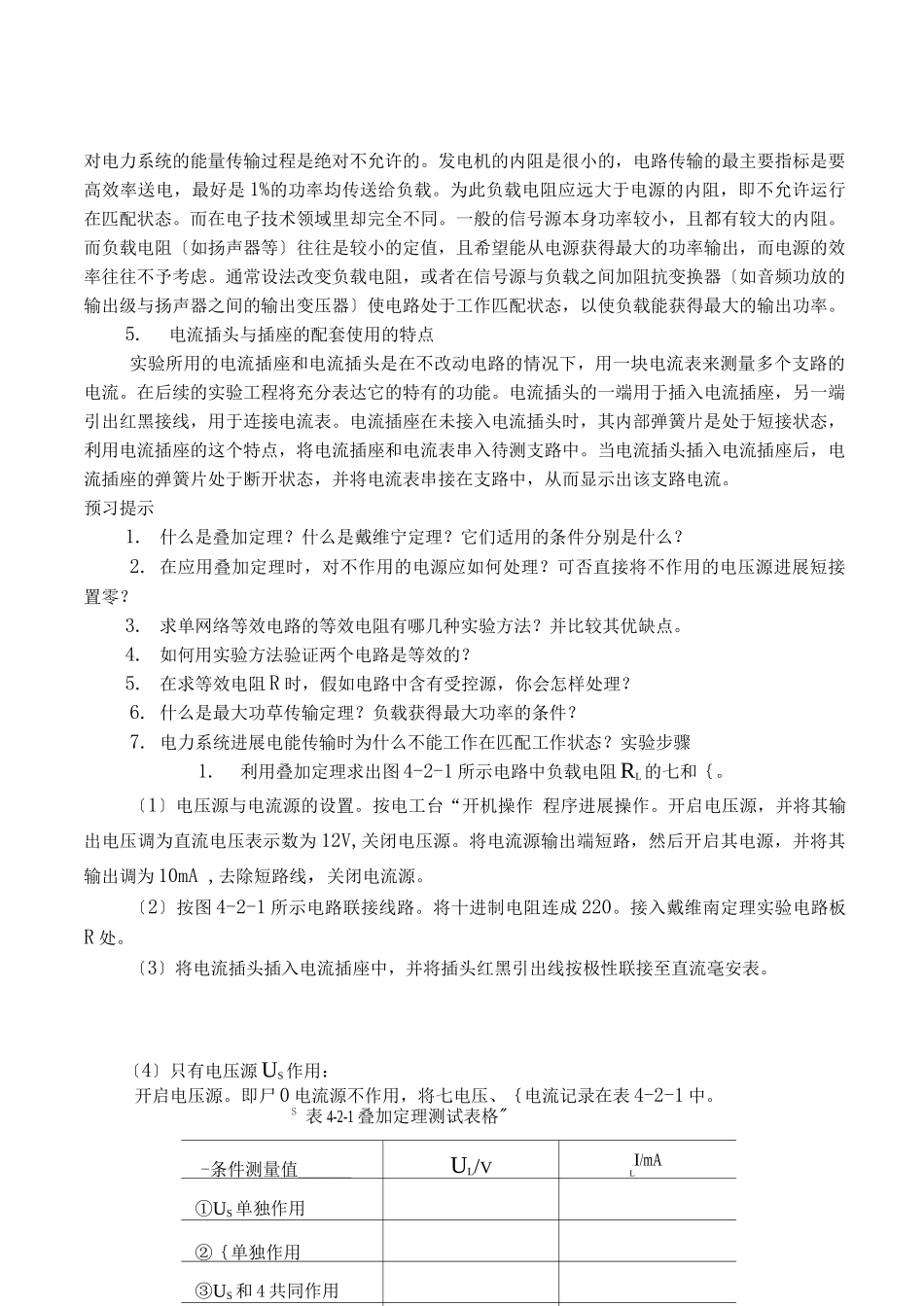

实验 4.2 叠加定理与戴维宁定理实验目的1. 加深对叠加定理、戴维宁定理的理解。2. 掌握在实验室实现叠加定理和戴维宁定理的分析方法。3. 掌握在实验室测试单网络等效电路参数的方法。4. 了解阻抗匹配及应用，掌握负载电阻从网络中获得最大传输功率的条件。5. 了解电源输出功率与效率的关系。实验任务.1 根本实验1. 利用叠加定理求出图 4-2-1 所示电路中负载电阻 RL的 UL和"2. 画出图 4-2-2 所示单网络的伏安特性曲线。通过单网络的测试数据求出图 4-2-3 所示等效电路的参数，并根据表格数据在同一个坐标系中画出伏安特性曲线。验证戴维宁定理的正确性。实验设备 _1. 电压源(0.0~30V/1A)一套2. 电流源(0.0~2mA)一 套3. 电位器(1kO/5W)和十进制可调电阻(0~99999.9Q/2W)各一套4. 直流电压表(0~2V)或数字万用表一只5. 直流毫安表(0~20mA) 一只6. 戴维南定理实验电路板一块7. 细导线电流插头一副8. 细导线假设干实验原理1.叠加定理：由全部独立电源在线性电路任一条支路中产生的电压或电流，等于各个独立电源单独作用时，在此支路中所产生的电压或电流的代数和。*一个独立电源单独作用时，应将其它独立的理想电源置 0,即电压源用短路线替代US=O〕，电流源用开路替代（｛=0）。U3出诚率|_件」.2 扩展实验I/mA效并通过实验验证计图”-2-2图戴维与定殖实验电路33变化51十U , RS + L输定理，画输最大功率的 1条51330Q1kOL12V 0+S 2.戴维宁定理：线性单网络可以用一个理想电压源 u 与一个等效电阻 R°相串联的等效电路来代替。其中理想电压源的电压等于该网络的开路电压 u,等效电阻 R 等于该网络中所有独立源为零时所得网络的等效电阻。oc验证戴维宁定理的思路是用实验方法先找出等效电路的参数，然后再分别测量出有源二端网络和它的等效电路的伏安特性，在同一个坐标系里比照两个特性曲线，即可得到验证结果。实验室测量等效电阻 RO方法：〔1〕欧姆表法°将独立源置零后直接用万用表电阻档测出等效电阻。〔2〕开路短路法ocsc假设单网络的内阻很小，则不宜用此法。〔3〕伏安法用电压表、电流表测出单网络的外特性曲线，如图 4-2-5 所示。根据外特性曲线求出斜率 tan*则等效电阻 R ：0如图 4-2-6 所示，当负载电压为被测网络开路电压的一半时，负载电阻〔由十进制可调电阻的读数确定〕即为被测单网络的等效内阻值。称为阻抗匹配。负载得到的最大功率时电路的效率：TT PL/U SI=50%。4.匹配电路的特点及...
