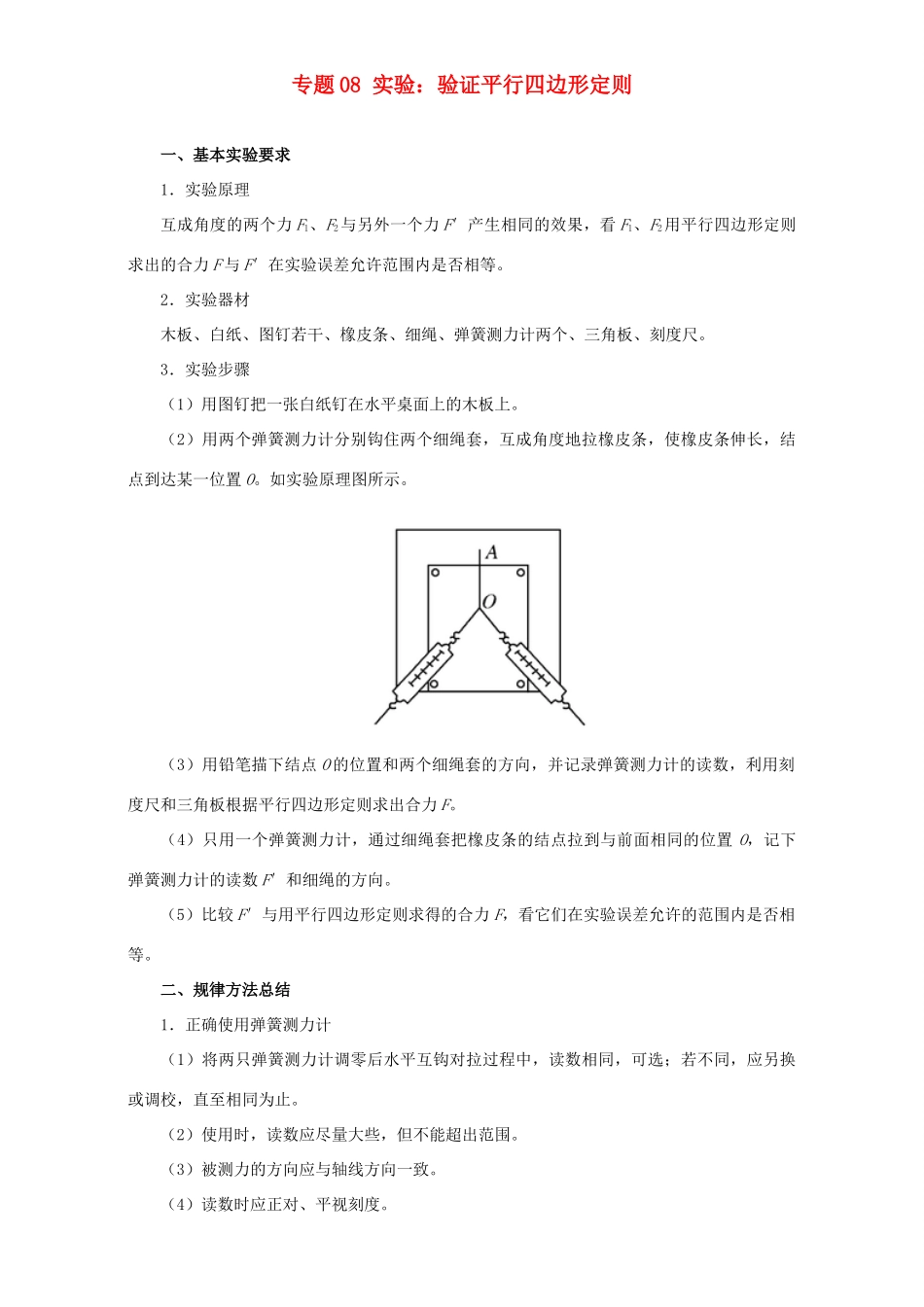

高考物理专题08 实验:验证平行四边形定则(含解析)试题_第1页
1/18

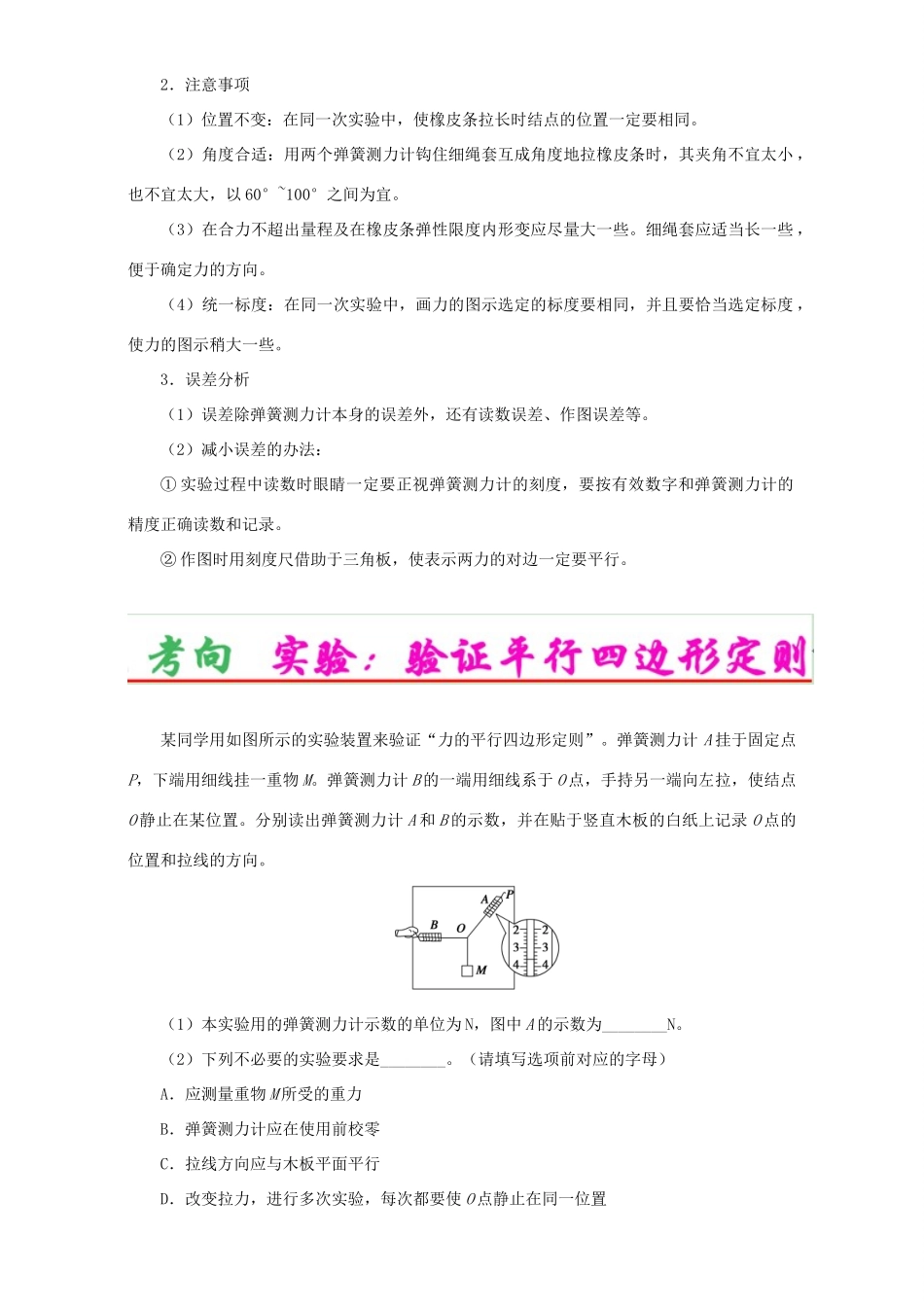

高考物理专题08 实验:验证平行四边形定则(含解析)试题_第2页
2/18

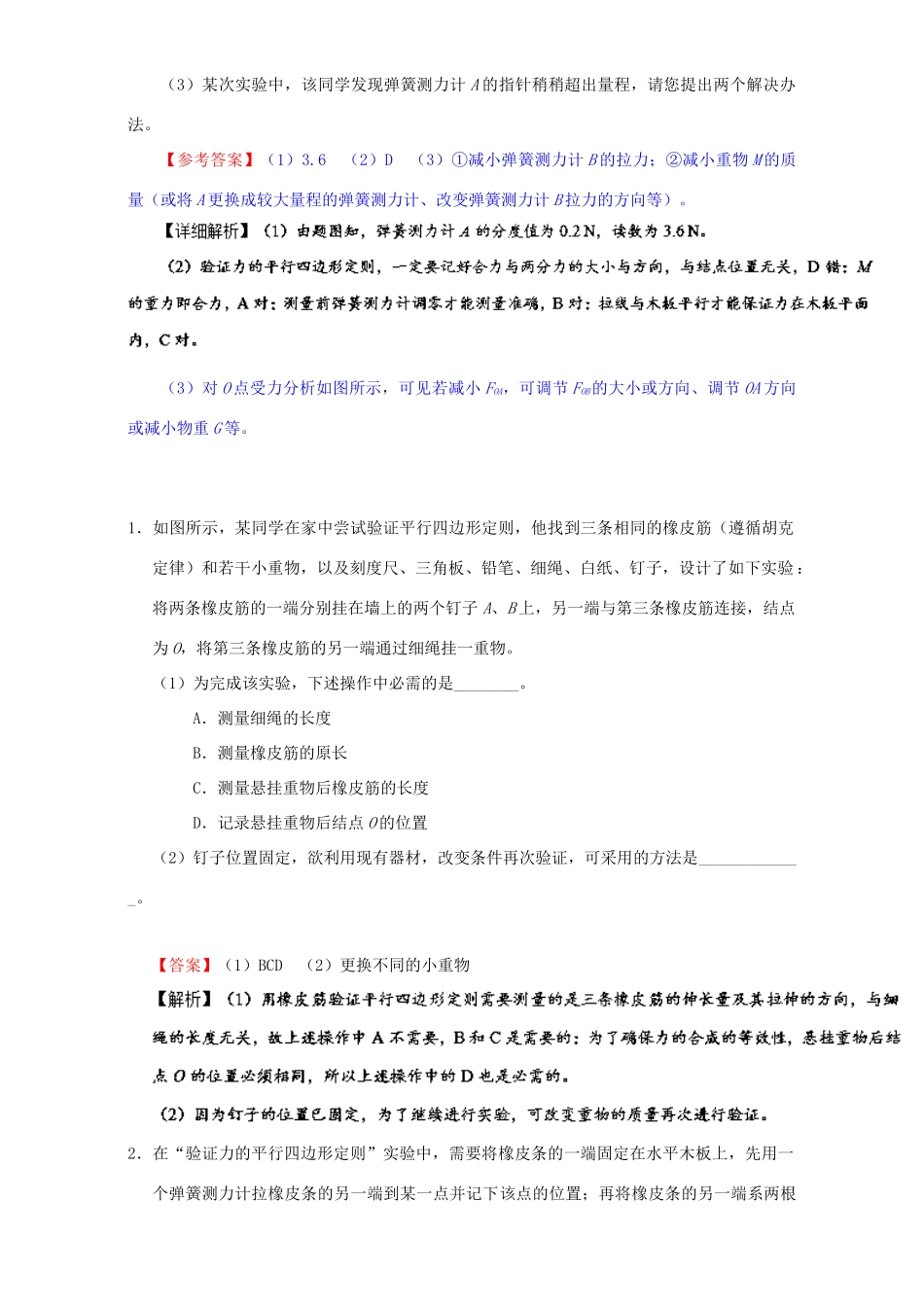

高考物理专题08 实验:验证平行四边形定则(含解析)试题_第3页
3/18
专题08实验:验证平行四边形定则一、基本实验要求1.实验原理互成角度的两个力F1、F2与另外一个力F′产生相同的效果,看F1、F2用平行四边形定则求出的合力F与F′在实验误差允许范围内是否相等。2.实验器材木板、白纸、图钉若干、橡皮条、细绳、弹簧测力计两个、三角板、刻度尺。3.实验步骤(1)用图钉把一张白纸钉在水平桌面上的木板上。(2)用两个弹簧测力计分别钩住两个细绳套,互成角度地拉橡皮条,使橡皮条伸长,结点到达某一位置O。如实验原理图所示。(3)用铅笔描下结点O的位置和两个细绳套的方向,并记录弹簧测力计的读数,利用刻度尺和三角板根据平行四边形定则求出合力F。(4)只用一个弹簧测力计,通过细绳套把橡皮条的结点拉到与前面相同的位置O,记下弹簧测力计的读数F′和细绳的方向。(5)比较F′与用平行四边形定则求得的合力F,看它们在实验误差允许的范围内是否相等。二、规律方法总结1.正确使用弹簧测力计(1)将两只弹簧测力计调零后水平互钩对拉过程中,读数相同,可选;若不同,应另换或调校,直至相同为止。(2)使用时,读数应尽量大些,但不能超出范围。(3)被测力的方向应与轴线方向一致。(4)读数时应正对、平视刻度。2.注意事项(1)位置不变:在同一次实验中,使橡皮条拉长时结点的位置一定要相同。(2)角度合适:用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时,其夹角不宜太小,也不宜太大,以60°~100°之间为宜。(3)在合力不超出量程及在橡皮条弹性限度内形变应尽量大一些。细绳套应适当长一些,便于确定力的方向。(4)统一标度:在同一次实验中,画力的图示选定的标度要相同,并且要恰当选定标度,使力的图示稍大一些。3.误差分析(1)误差除弹簧测力计本身的误差外,还有读数误差、作图误差等。(2)减小误差的办法:①实验过程中读数时眼睛一定要正视弹簧测力计的刻度,要按有效数字和弹簧测力计的精度正确读数和记录。②作图时用刻度尺借助于三角板,使表示两力的对边一定要平行。某同学用如图所示的实验装置来验证“力的平行四边形定则”。弹簧测力计A挂于固定点P,下端用细线挂一重物M。弹簧测力计B的一端用细线系于O点,手持另一端向左拉,使结点O静止在某位置。分别读出弹簧测力计A和B的示数,并在贴于竖直木板的白纸上记录O点的位置和拉线的方向。(1)本实验用的弹簧测力计示数的单位为N,图中A的示数为________N。(2)下列不必要的实验要求是________。(请填写选项前对应的字母)A.应测量重物M所受的重力B.弹簧测力计应在使用前校零C.拉线方向应与木板平面平行D.改变拉力,进行多次实验,每次都要使O点静止在同一位置(3)某次实验中,该同学发现弹簧测力计A的指针稍稍超出量程,请您提出两个解决办法。【参考答案】(1)3.6(2)D(3)①减小弹簧测力计B的拉力;②减小重物M的质量(或将A更换成较大量程的弹簧测力计、改变弹簧测力计B拉力的方向等)。(3)对O点受力分析如图所示,可见若减小FOA,可调节FOB的大小或方向、调节OA方向或减小物重G等。1.如图所示,某同学在家中尝试验证平行四边形定则,他找到三条相同的橡皮筋(遵循胡克定律)和若干小重物,以及刻度尺、三角板、铅笔、细绳、白纸、钉子,设计了如下实验:将两条橡皮筋的一端分别挂在墙上的两个钉子A、B上,另一端与第三条橡皮筋连接,结点为O,将第三条橡皮筋的另一端通过细绳挂一重物。(1)为完成该实验,下述操作中必需的是________。A.测量细绳的长度B.测量橡皮筋的原长C.测量悬挂重物后橡皮筋的长度D.记录悬挂重物后结点O的位置(2)钉子位置固定,欲利用现有器材,改变条件再次验证,可采用的方法是_____________。【答案】(1)BCD(2)更换不同的小重物2.在“验证力的平行四边形定则”实验中,需要将橡皮条的一端固定在水平木板上,先用一个弹簧测力计拉橡皮条的另一端到某一点并记下该点的位置;再将橡皮条的另一端系两根细绳,细绳的另一端都有绳套,用两个弹簧测力计分别勾住绳套,并互成角度地拉橡皮条。(1)某同学认为在此过程中必须注意以下几项:A.两根细绳必须等长B.橡皮条应与两绳夹角的平分线在同一直线上C.在使用...
