3L-108空气压缩机曲轴零件的机械加工工艺及夹具设计和实现 机械制造及其自动化专业VIP免费

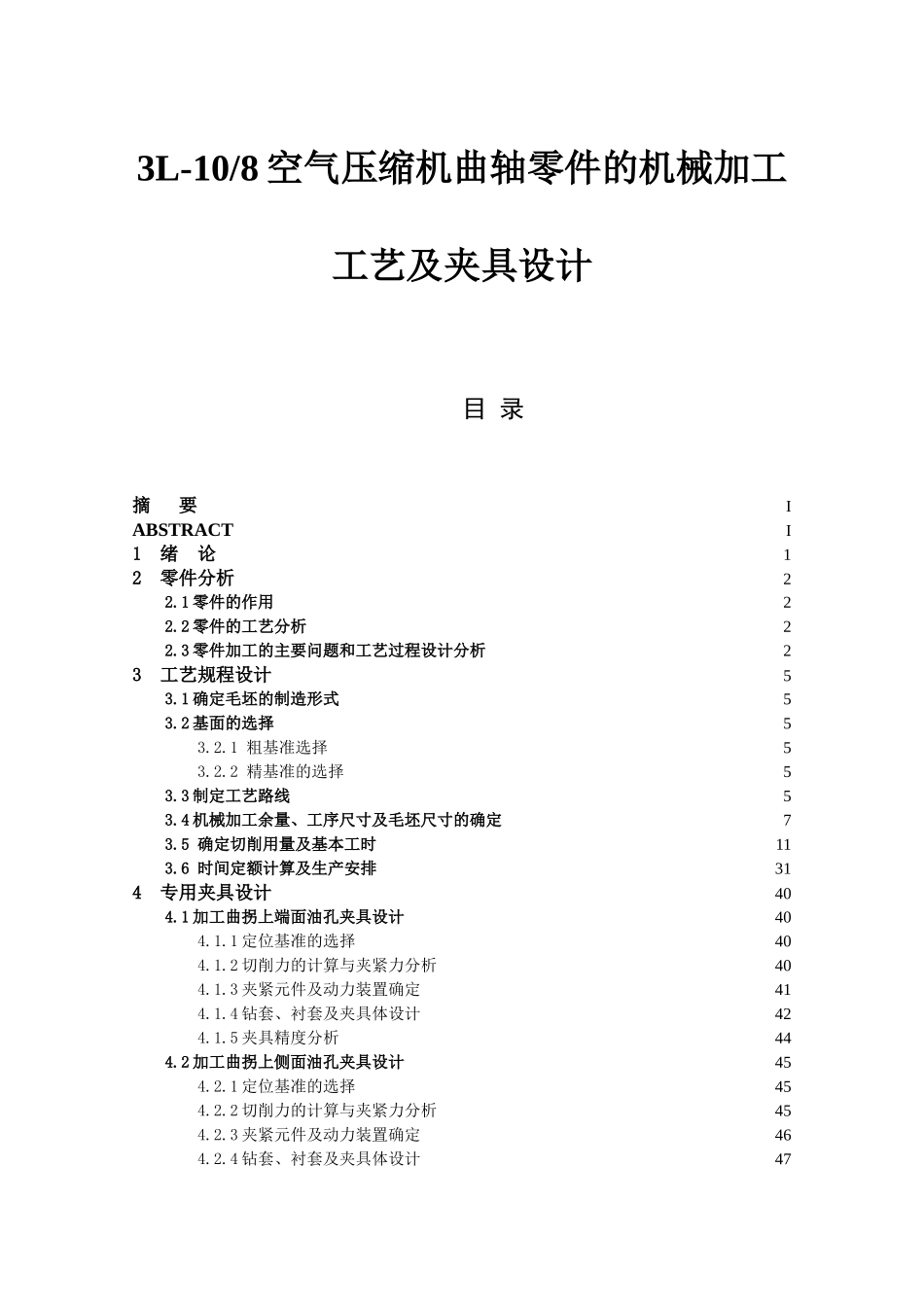

3L-10/8空气压缩机曲轴零件的机械加工工艺及夹具设计目录摘要IABSTRACTI1绪论12零件分析22.1零件的作用22.2零件的工艺分析22.3零件加工的主要问题和工艺过程设计分析23工艺规程设计53.1确定毛坯的制造形式53.2基面的选择53.2.1粗基准选择53.2.2精基准的选择53.3制定工艺路线53.4机械加工余量、工序尺寸及毛坯尺寸的确定73.5确定切削用量及基本工时113.6时间定额计算及生产安排314专用夹具设计404.1加工曲拐上端面油孔夹具设计404.1.1定位基准的选择404.1.2切削力的计算与夹紧力分析404.1.3夹紧元件及动力装置确定414.1.4钻套、衬套及夹具体设计424.1.5夹具精度分析444.2加工曲拐上侧面油孔夹具设计454.2.1定位基准的选择454.2.2切削力的计算与夹紧力分析454.2.3夹紧元件及动力装置确定464.2.4钻套、衬套及夹具体设计474.2.5夹具精度分析484.3铣曲拐端面夹具设计494.3.1定位基准的选择494.3.2定位元件的设计494.3.3铣削力与夹紧力计算504.3.4对刀块和塞尺设计514结论53参考文献54致谢55摘要此次毕业设计任务是对3L-10/8空气压缩机曲轴零件的机械加工工艺、夹具的设计,在曲轴零件的加工工艺过程中轴与轴中心线之间要有位置要求,以毛坯轴两端定位先加工两中心孔,以两端中心孔定位再粗、精加工各轴的表面，然后以粗、精后的两轴径定位钻螺纹、铣键槽和铣曲拐端面，采用专用夹具加工两斜油孔，最后粗、精磨各轴。在夹具的设计过程中，主要以V形块和支承板来定位，靠直压板和弹簧来夹紧，钻拐径两孔应采用长型快换钻套，在钻拐径倾斜的孔时采用平面倾斜的夹具体在钻拐径倾斜的孔时使用的是卧式钻床，铣面时2个V形块与铣刀不能干涉，因此V形块高度要降低，夹具设计要方便、简单。关键词曲轴，加工工艺，夹具设计。ABSTRACTThisgraduationprojectdutyistothe3L-10/8aircompressorcrankcomponentsmachine-finishingcraft,thejigdesign,betweenthecrankcomponentsprocessingtechnologicalprocessmiddleaxleandtheaxlemusthavethepositionrequest,processestwocenterboresfirstbythesemifinishedmaterialsaxisbothsideslocalization,bybothsidescenterborelocalizationagainthick,precisionworkvariousaxessurface.Thenafterthick,theessencetwoaxlediameterlocalizationdrillsthethread,thekeyseatandthemillcrankendsurface.,usestheunitclamptoprocesstwoslantingoilholes,finallythick,correctgrindingvariousaxes.Inthejigdesignprocess,mainlylocatesbyVshapeblockandthesupportplate,dependsonthestraightclampandthespringclamps,drillsturnsdiametertwotobesupposedtouselongtradesquicklydrillsthewrap,whendrillsturnsthediameterinclineholeusestheplaneinclinethejigbody,whendrillsturnsthediameterinclineholeusesisthehorizontal-typedrillingmachine,whenfacemilling2Vshapeblocksandthemillingcuttercannotinterfere,thereforeVshapeblockaltitudemustreduce,thejigdesignmustbeconvenient,besimple.Keywordscrank,processingcraft,jigdesign.1绪论夹具结构设计在加深我们对课程基本理论的理解和加强对解决工程实际问题能力的培养方面发挥着极其重要的作用。选择曲轴的夹具设计能很好的综合考查我们大学四年来所学的知识。本次所选设计内容主要包括：工艺路线的确定，夹具方案的优选，各种图纸的绘制，设计说明书的编写等。机械加工工艺是规定产品或零件机械加工工艺过程和操作方法，是指导生产的重要的技术性文件。它直接关系到产品的质量、生产率及其加工产品的经济效益，生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。利用更好的夹具可以保证加工质量，机床夹具的首要任务是保证加工精度，特别是保证被加工工件是加工面与定位面以及被加工表面相互之间的位置精度。提高生产率，降低成本，使用夹具后可以减少划线、找正等辅助时间，且易于实现多工位加工。扩大机床工艺范围，在机床上使用夹具可使加工变得方便，并可扩大机床工艺范围。减轻工人劳动强度...
