盖梁施工工艺技术方案

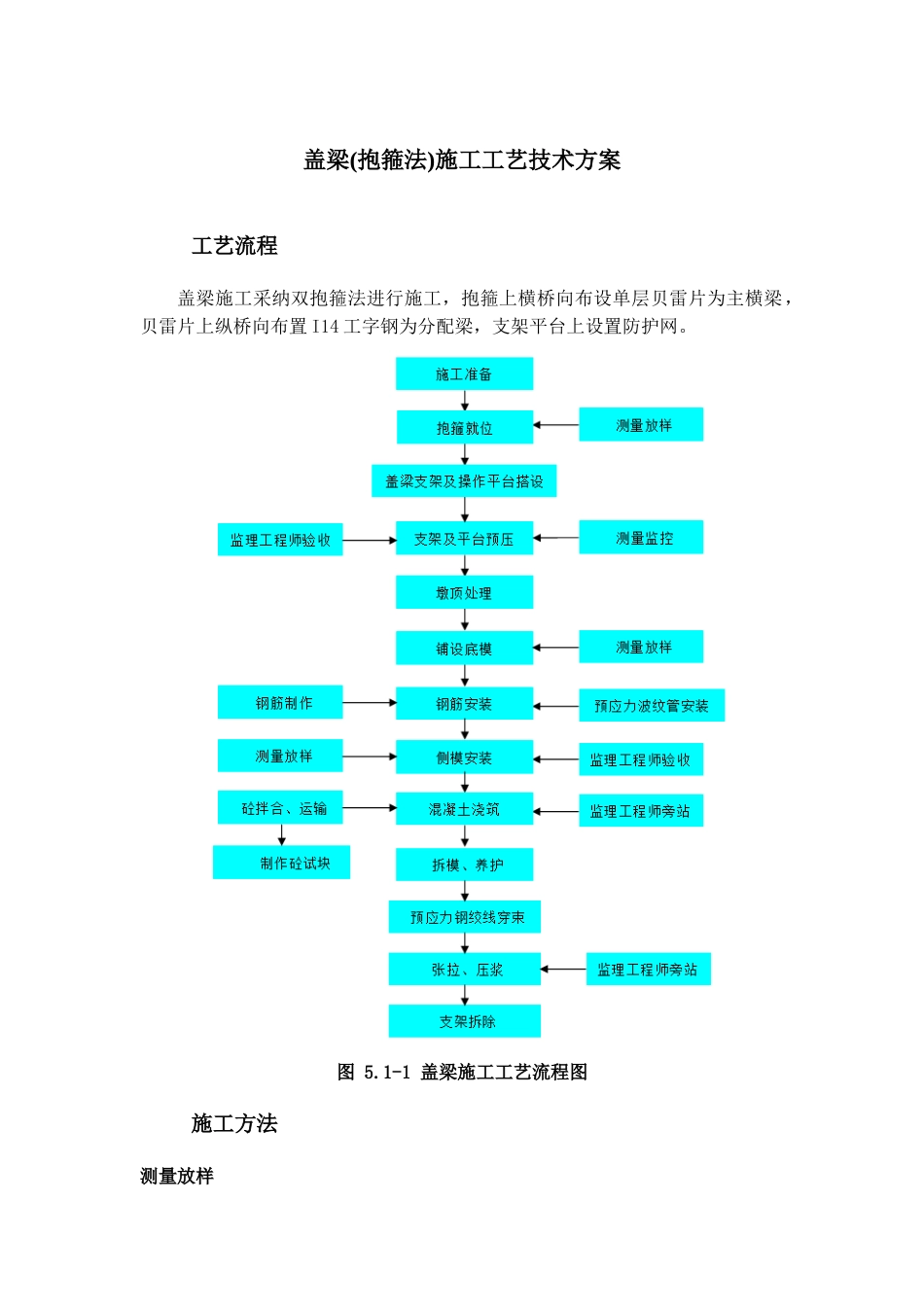

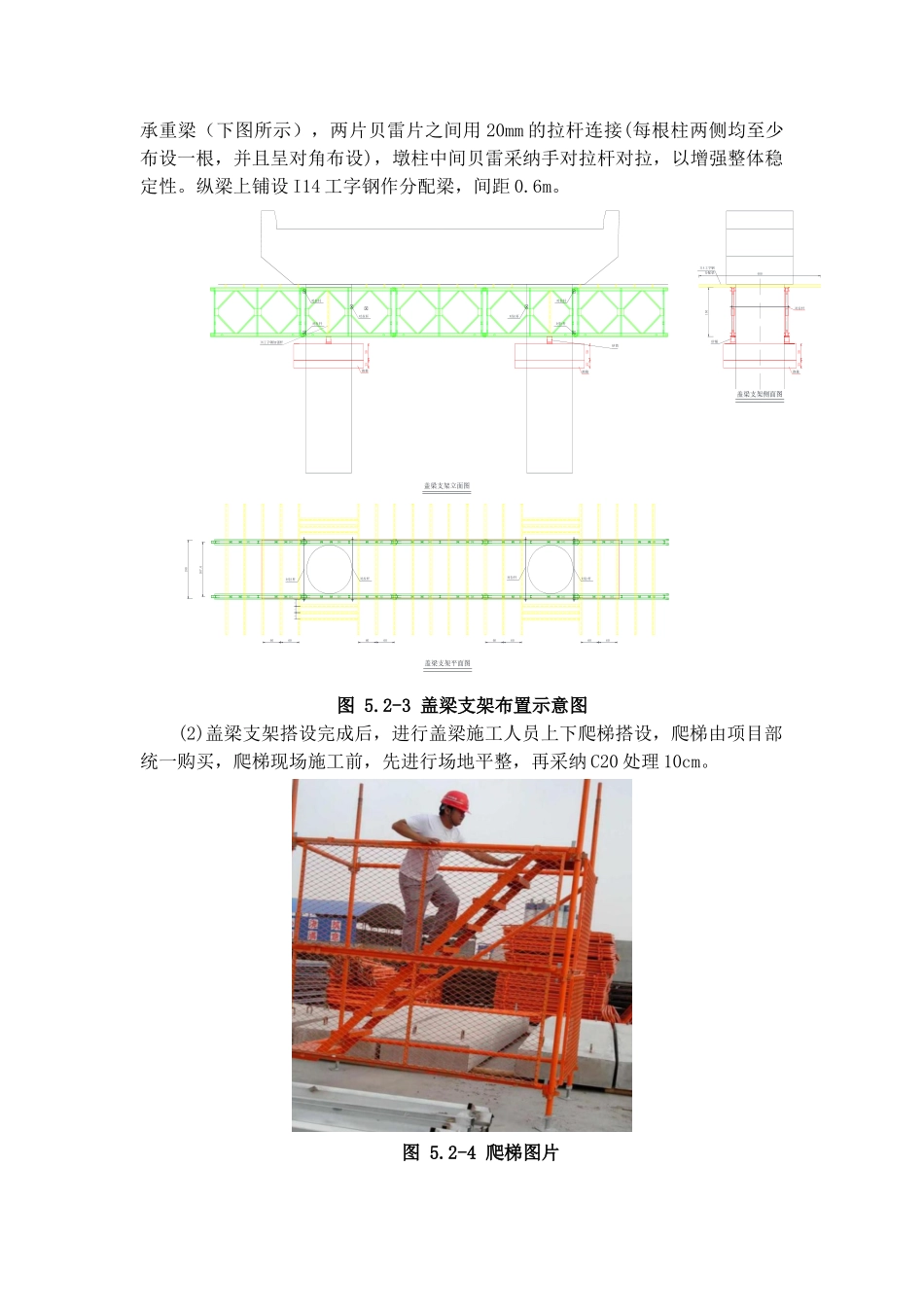

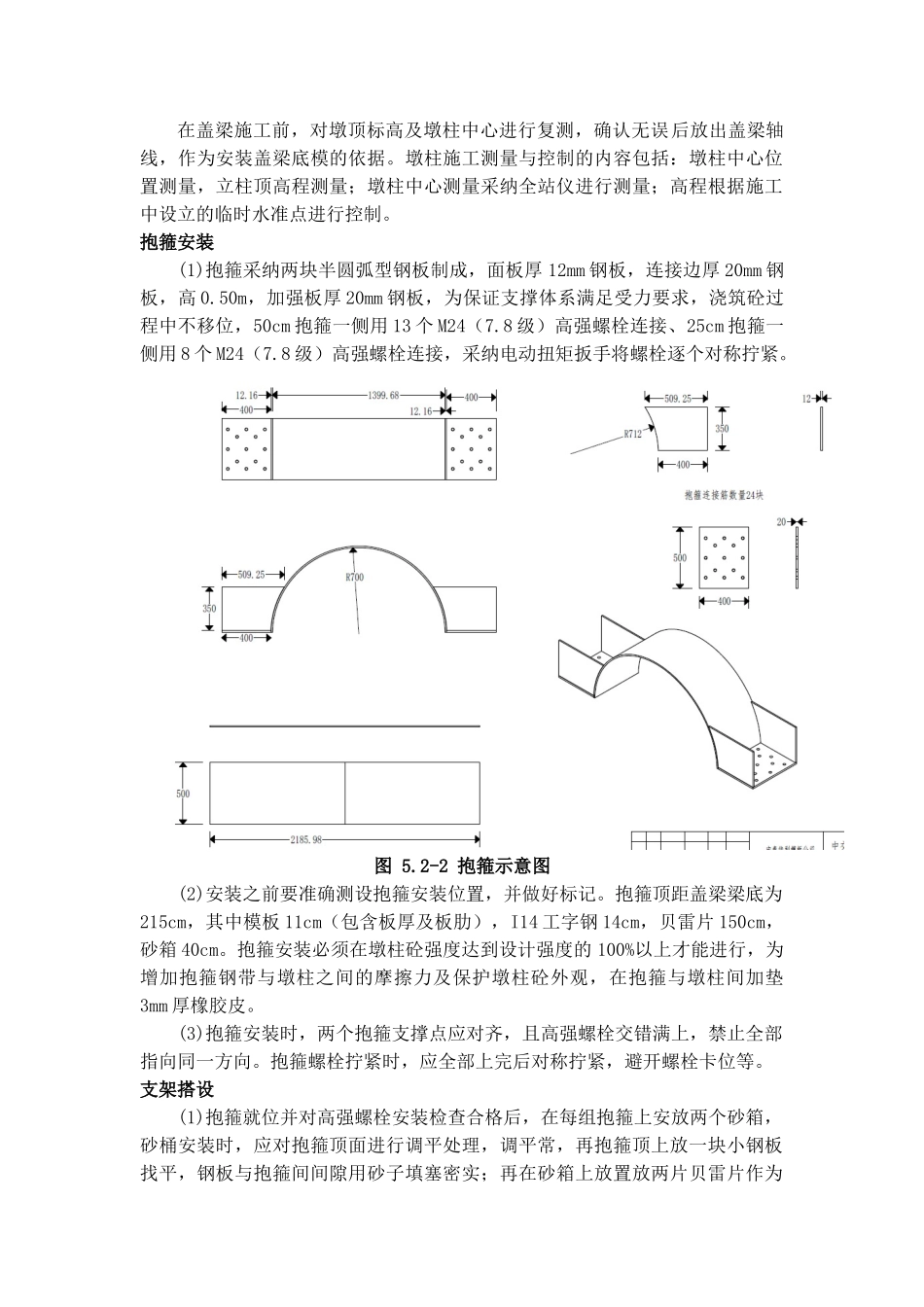

盖梁(抱箍法)施工工艺技术方案工艺流程盖梁施工采纳双抱箍法进行施工，抱箍上横桥向布设单层贝雷片为主横梁，贝雷片上纵桥向布置 I14 工字钢为分配梁，支架平台上设置防护网。图 5.1-1 盖梁施工工艺流程图施工方法测量放样在盖梁施工前，对墩顶标高及墩柱中心进行复测，确认无误后放出盖梁轴线，作为安装盖梁底模的依据。墩柱施工测量与控制的内容包括：墩柱中心位置测量，立柱顶高程测量；墩柱中心测量采纳全站仪进行测量；高程根据施工中设立的临时水准点进行控制。抱箍安装(1)抱箍采纳两块半圆弧型钢板制成，面板厚 12mm 钢板，连接边厚 20mm 钢板，高 0.50m，加强板厚 20mm 钢板，为保证支撑体系满足受力要求，浇筑砼过程中不移位，50cm 抱箍一侧用 13 个 M24（7.8 级）高强螺栓连接、25cm 抱箍一侧用 8 个 M24（7.8 级）高强螺栓连接，采纳电动扭矩扳手将螺栓逐个对称拧紧。图 5.2-2 抱箍示意图(2)安装之前要准确测设抱箍安装位置，并做好标记。抱箍顶距盖梁梁底为215cm，其中模板 11cm（包含板厚及板肋），I14 工字钢 14cm，贝雷片 150cm，砂箱 40cm。抱箍安装必须在墩柱砼强度达到设计强度的 100%以上才能进行，为增加抱箍钢带与墩柱之间的摩擦力及保护墩柱砼外观，在抱箍与墩柱间加垫3mm 厚橡胶皮。(3)抱箍安装时，两个抱箍支撑点应对齐，且高强螺栓交错满上，禁止全部指向同一方向。抱箍螺栓拧紧时，应全部上完后对称拧紧，避开螺栓卡位等。支架搭设(1)抱箍就位并对高强螺栓安装检查合格后，在每组抱箍上安放两个砂箱，砂桶安装时，应对抱箍顶面进行调平处理，调平常，再抱箍顶上放一块小钢板找平，钢板与抱箍间间隙用砂子填塞密实；再在砂箱上放置放两片贝雷片作为承重梁（下图所示），两片贝雷片之间用 20mm 的拉杆连接(每根柱两侧均至少布设一根，并且呈对角布设)，墩柱中间贝雷采纳手对拉杆对拉，以增强整体稳定性。纵梁上铺设 I14 工字钢作分配梁，间距 0.6m。150400I14工字钢分配梁盖梁支架平面图盖梁支架侧面图砂桶50抱箍对拉杆I8工字钢加强杆50抱箍50抱箍167.66060606060606060盖梁支架立面图180砂筒对拉杆对拉杆对拉杆对拉杆对拉杆对拉杆对拉杆对拉杆对拉杆对拉杆202020252525图 5.2-3 盖梁支架布置示意图(2)盖梁支架搭设完成后，进行盖梁施工人员上下爬梯搭设，爬梯由项目部统一购买，爬梯现场施工前，先进行场地平整，再采纳 C20 处理 10cm。图 5.2-4 爬梯图片墩顶处理及底模安装(1...
