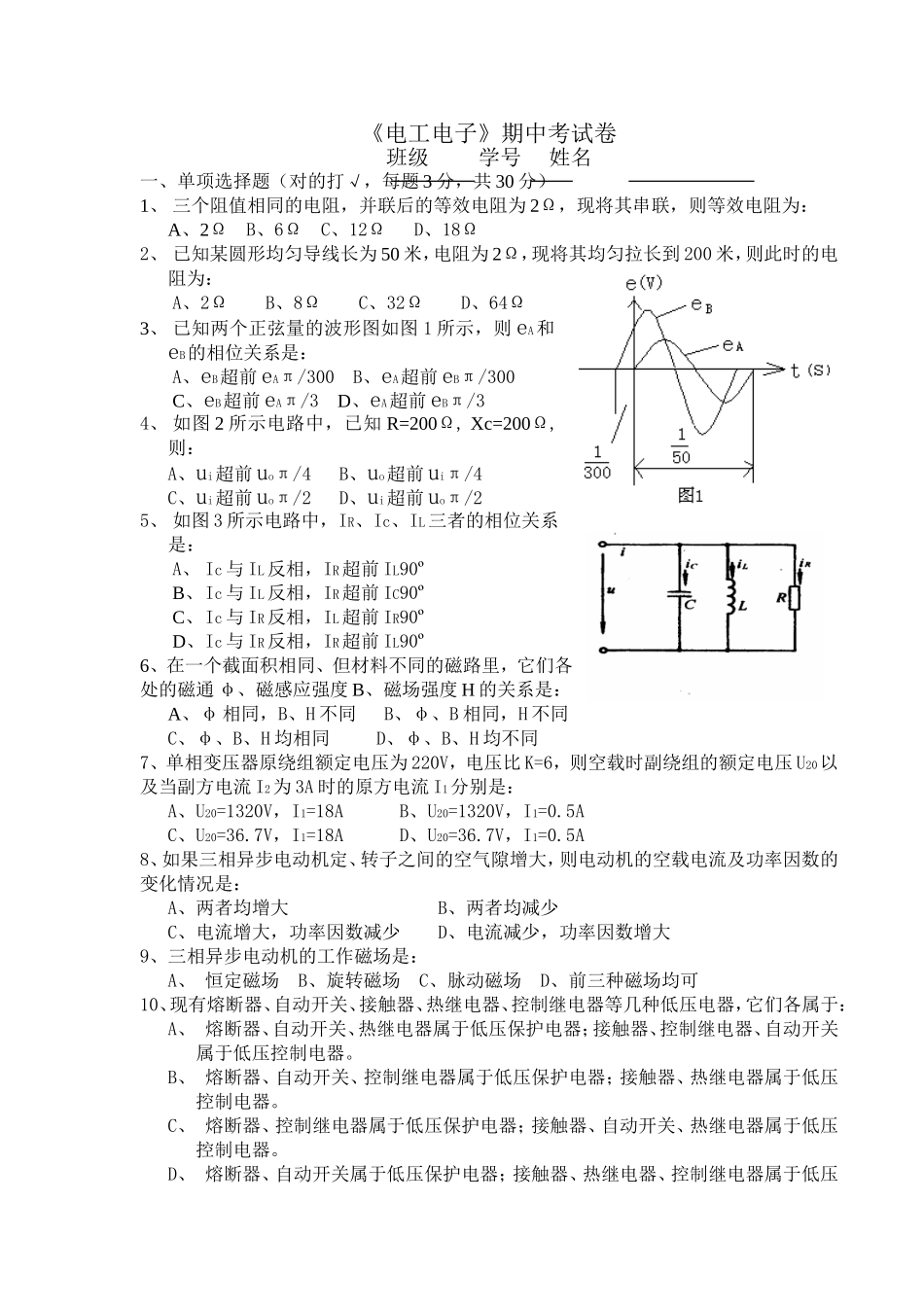

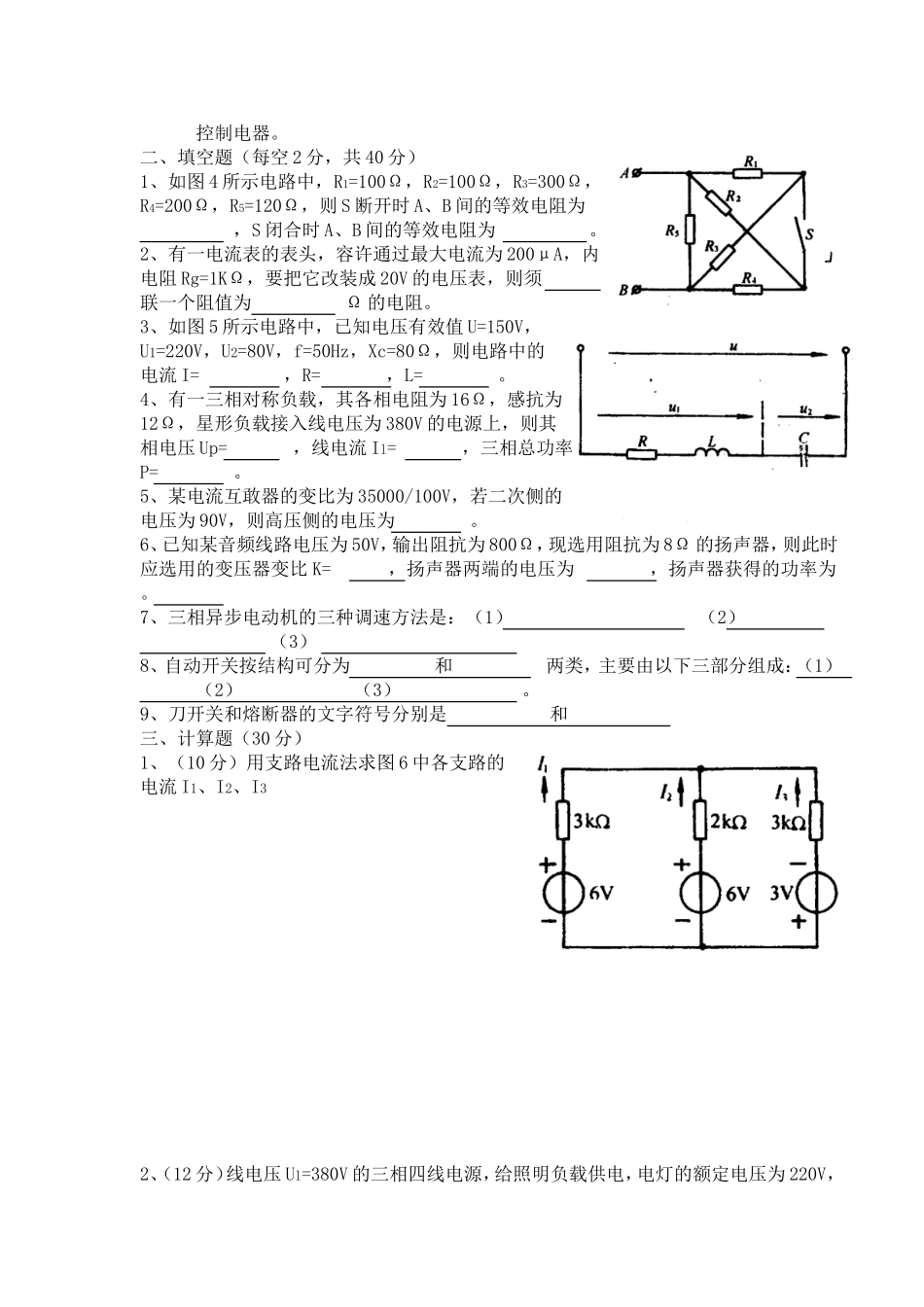

《电工电子》期中考试卷班级学号姓名一、单项选择题（对的打√，每题3分，共30分）1、三个阻值相同的电阻，并联后的等效电阻为2Ω，现将其串联，则等效电阻为：A、2ΩB、6ΩC、12ΩD、18Ω2、已知某圆形均匀导线长为50米，电阻为2Ω，现将其均匀拉长到200米，则此时的电阻为：A、2ΩB、8ΩC、32ΩD、64Ω3、已知两个正弦量的波形图如图1所示，则eA和eB的相位关系是：A、eB超前eAπ/300B、eA超前eBπ/300C、eB超前eAπ/3D、eA超前eBπ/34、如图2所示电路中，已知R=200Ω,Xc=200Ω,则：A、ui超前uoπ/4B、uo超前uiπ/4C、ui超前uoπ/2D、ui超前uoπ/25、如图3所示电路中，IR、Ic、IL三者的相位关系是：A、Ic与IL反相，IR超前IL90ºB、Ic与IL反相，IR超前IC90ºC、Ic与IR反相，IL超前IR90ºD、Ic与IR反相，IR超前IL90º6、在一个截面积相同、但材料不同的磁路里，它们各处的磁通φ、磁感应强度B、磁场强度H的关系是：A、φ相同，B、H不同B、φ、B相同，H不同C、φ、B、H均相同D、φ、B、H均不同7、单相变压器原绕组额定电压为220V，电压比K=6，则空载时副绕组的额定电压U20以及当副方电流I2为3A时的原方电流I1分别是：A、U20=1320V，I1=18AB、U20=1320V，I1=0.5AC、U20=36.7V，I1=18AD、U20=36.7V，I1=0.5A8、如果三相异步电动机定、转子之间的空气隙增大，则电动机的空载电流及功率因数的变化情况是：A、两者均增大B、两者均减少C、电流增大，功率因数减少D、电流减少，功率因数增大9、三相异步电动机的工作磁场是：A、恒定磁场B、旋转磁场C、脉动磁场D、前三种磁场均可10、现有熔断器、自动开关、接触器、热继电器、控制继电器等几种低压电器，它们各属于：A、熔断器、自动开关、热继电器属于低压保护电器；接触器、控制继电器、自动开关属于低压控制电器。B、熔断器、自动开关、控制继电器属于低压保护电器；接触器、热继电器属于低压控制电器。C、熔断器、控制继电器属于低压保护电器；接触器、自动开关、热继电器属于低压控制电器。D、熔断器、自动开关属于低压保护电器；接触器、热继电器、控制继电器属于低压控制电器。二、填空题（每空2分，共40分）1、如图4所示电路中，R1=100Ω，R2=100Ω，R3=300Ω，R4=200Ω，R5=120Ω，则S断开时A、B间的等效电阻为，S闭合时A、B间的等效电阻为。2、有一电流表的表头，容许通过最大电流为200μA，内电阻Rg=1KΩ，要把它改装成20V的电压表，则须联一个阻值为Ω的电阻。3、如图5所示电路中，已知电压有效值U=150V，U1=220V，U2=80V，f=50Hz，Xc=80Ω，则电路中的电流I=，R=，L=。4、有一三相对称负载，其各相电阻为16Ω，感抗为12Ω，星形负载接入线电压为380V的电源上，则其相电压Up=，线电流Il=，三相总功率P=。5、某电流互敢器的变比为35000/100V，若二次侧的电压为90V，则高压侧的电压为。6、已知某音频线路电压为50V，输出阻抗为800Ω，现选用阻抗为8Ω的扬声器，则此时应选用的变压器变比K=，扬声器两端的电压为，扬声器获得的功率为。7、三相异步电动机的三种调速方法是：（1）（2）（3）8、自动开关按结构可分为和两类，主要由以下三部分组成：（1）（2）（3）。9、刀开关和熔断器的文字符号分别是和三、计算题（30分）1、（10分）用支路电流法求图6中各支路的电流I1、I2、I32、（12分）线电压Ul=380V的三相四线电源，给照明负载供电，电灯的额定电压为220V，功率为60W，歌相所接的灯数为a相30盏，b相20盏，c相10盏，分别求各相电流、各线电流、中线电流，并作出矢量图。3、（8分）有一个硅钢片叠成的铁心线圈，U=220V，f=50Hz，I=5A，消耗的功率P=200W，线圈直流电阻R=2Ω，求铁损耗及功率因数。
