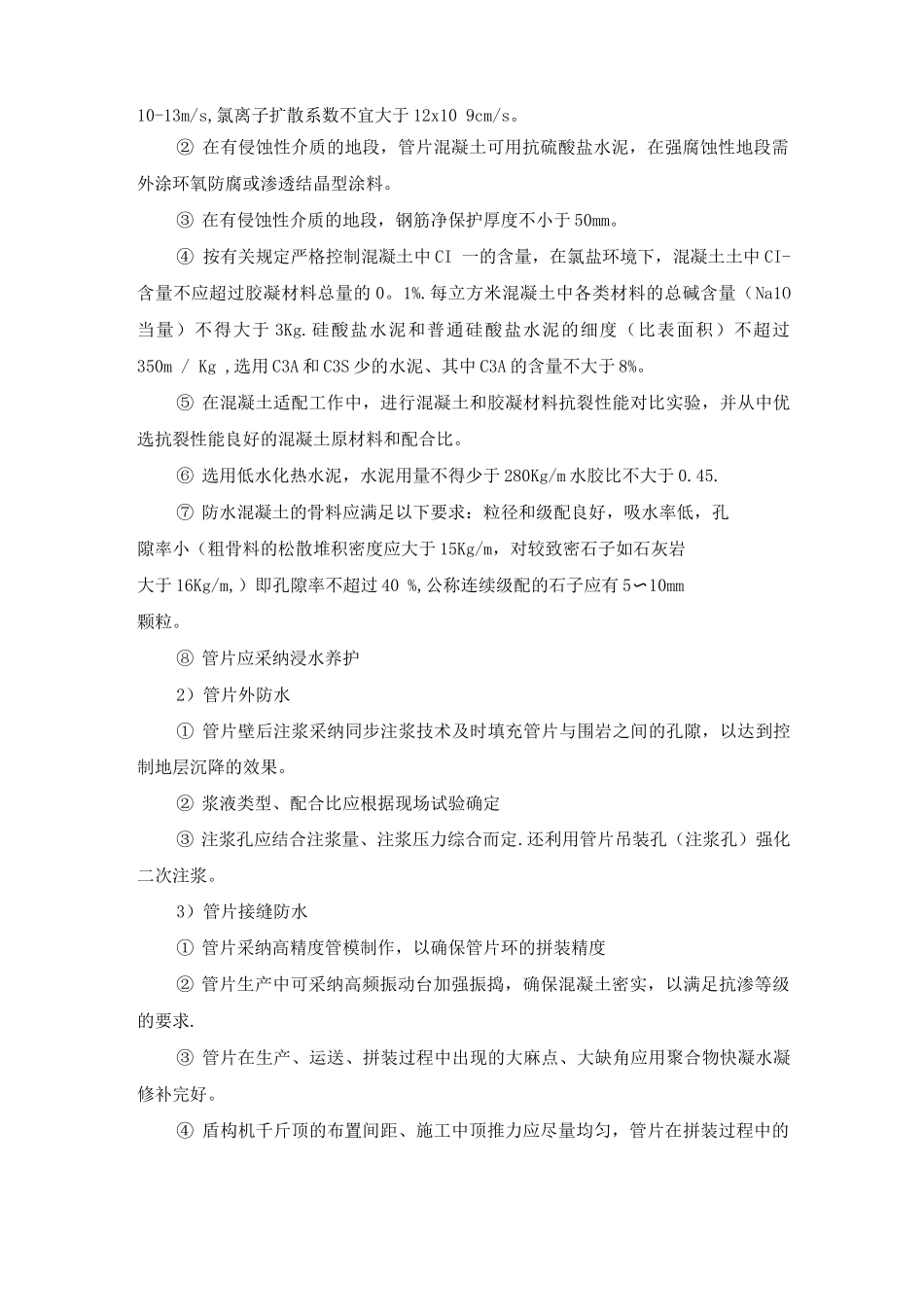

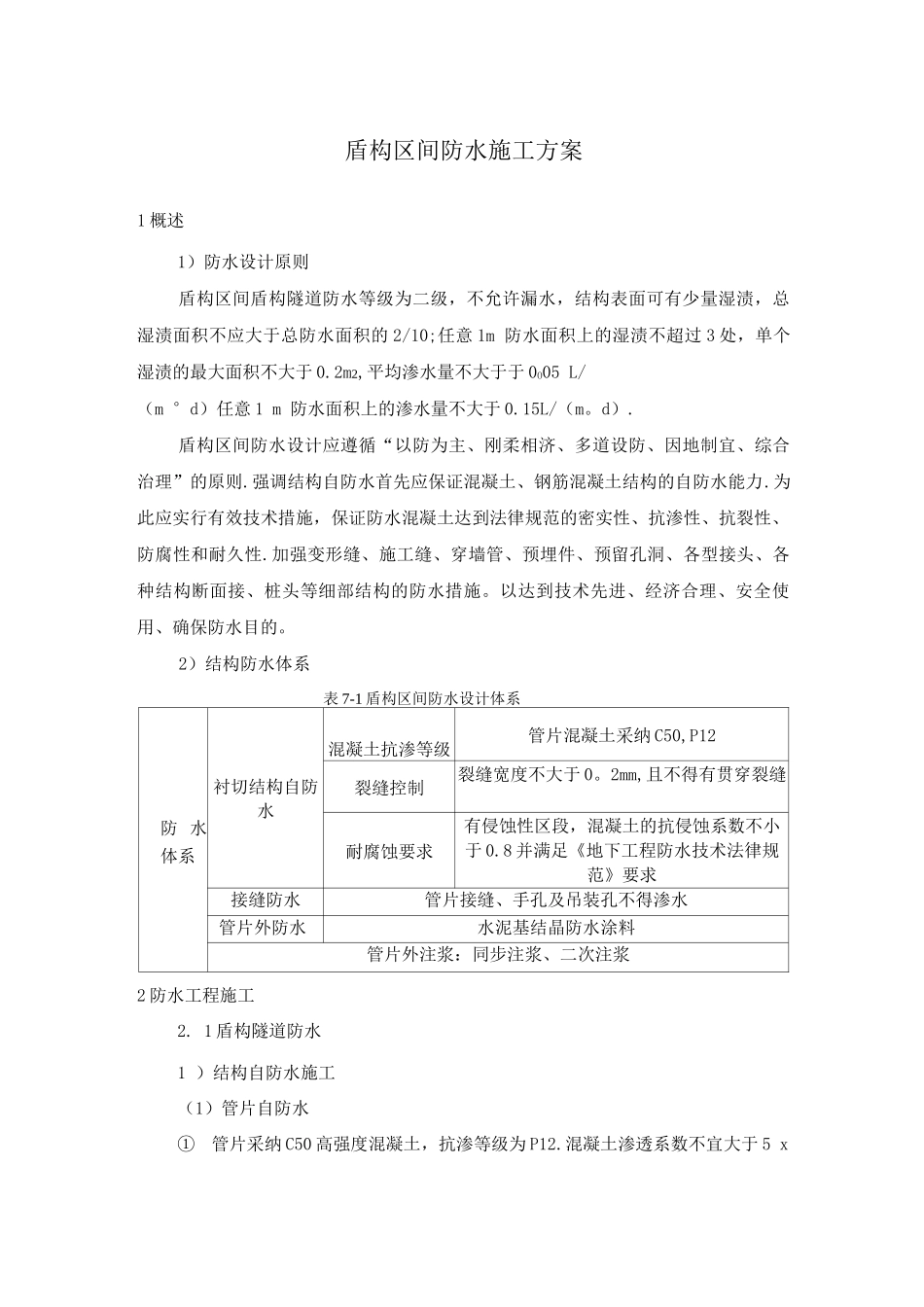

盾构区间防水施工方案1 概述1）防水设计原则盾构区间盾构隧道防水等级为二级，不允许漏水，结构表面可有少量湿渍，总湿渍面积不应大于总防水面积的 2/10;任意 1m 防水面积上的湿渍不超过 3 处，单个湿渍的最大面积不大于 0.2m2,平均渗水量不大于于 0O05 L/（m °d）任意 1 m 防水面积上的渗水量不大于 0.15L/（m。d）.盾构区间防水设计应遵循“以防为主、刚柔相济、多道设防、因地制宜、综合治理”的原则.强调结构自防水首先应保证混凝土、钢筋混凝土结构的自防水能力.为此应实行有效技术措施，保证防水混凝土达到法律规范的密实性、抗渗性、抗裂性、防腐性和耐久性.加强变形缝、施工缝、穿墙管、预埋件、预留孔洞、各型接头、各种结构断面接、桩头等细部结构的防水措施。以达到技术先进、经济合理、安全使用、确保防水目的。2）结构防水体系表 7-1 盾构区间防水设计体系防 水体系衬切结构自防水混凝土抗渗等级管片混凝土采纳 C50,P12裂缝控制裂缝宽度不大于 0。2mm,且不得有贯穿裂缝耐腐蚀要求有侵蚀性区段，混凝土的抗侵蚀系数不小于 0.8 并满足《地下工程防水技术法律规范》要求接缝防水管片接缝、手孔及吊装孔不得渗水管片外防水水泥基结晶防水涂料管片外注浆：同步注浆、二次注浆2 防水工程施工2. 1 盾构隧道防水1 ）结构自防水施工（1）管片自防水①管片采纳 C50 高强度混凝土，抗渗等级为 P12.混凝土渗透系数不宜大于 5 x 10-13m/s,氯离子扩散系数不宜大于 12x10 9cm/s。② 在有侵蚀性介质的地段，管片混凝土可用抗硫酸盐水泥，在强腐蚀性地段需外涂环氧防腐或渗透结晶型涂料。③ 在有侵蚀性介质的地段，钢筋净保护厚度不小于 50mm。④ 按有关规定严格控制混凝土中 CI 一的含量，在氯盐环境下，混凝土土中 CI-含量不应超过胶凝材料总量的 0。1%.每立方米混凝土中各类材料的总碱含量（Na1O当量）不得大于 3Kg.硅酸盐水泥和普通硅酸盐水泥的细度（比表面积）不超过350m / Kg ,选用 C3A 和 C3S 少的水泥、其中 C3A 的含量不大于 8%。⑤ 在混凝土适配工作中，进行混凝土和胶凝材料抗裂性能对比实验，并从中优选抗裂性能良好的混凝土原材料和配合比。⑥ 选用低水化热水泥，水泥用量不得少于 280Kg/m 水胶比不大于 0.45.⑦ 防水混凝土的骨料应满足以下要求：粒径和级配良好，吸水率低，孔隙率小（粗骨料的松散堆积密度应大于 15Kg/m，对较致密石子如石灰岩大于 16Kg/m,）即孔隙率不...
