盾构施工用电方案VIP专享

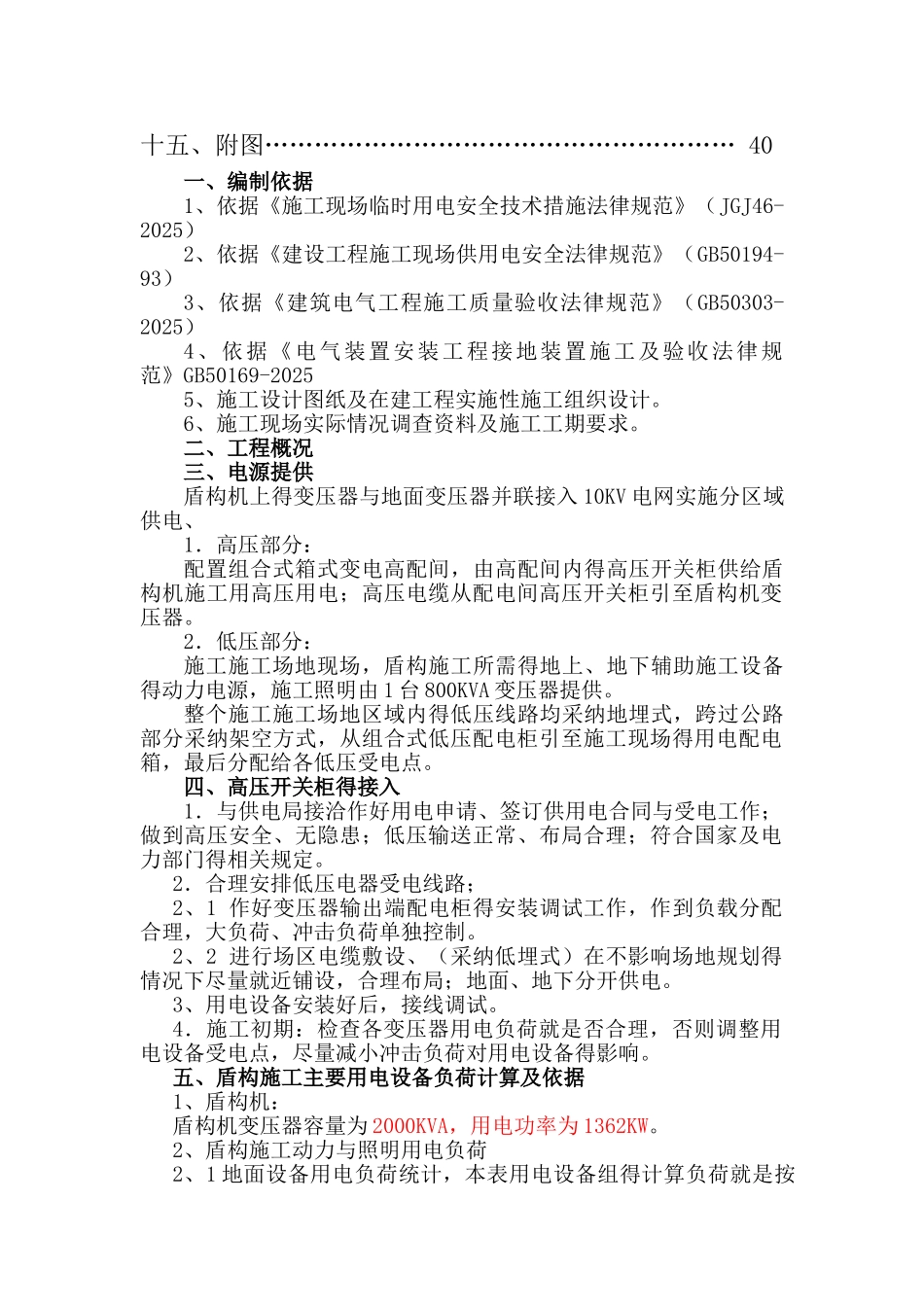

目 录一、编制依据 ………………………………………… 2二、工程概况 ………………………………………… 2三、电源提供 ………………………………………… 2四、高压开关柜得接入 ……………………………… 3五、盾构施工主要用电设备负荷计算及依据…… …… 4六、配电系统分配………………………………………… 10七、盾构施工变压器得配置……………………………… 23八、盾构机供电…………………………………………… 23九、配电箱安装…………………………………………… 25十、重复接地……………………………………………… 28十一、施工照明工程 …………………………………… 29十二、用电设备得安装…………………………………… 30十三、安全用电措施……………………………………… 31十四、施工临时用电突发事故应急处置措施…………… 38十五、附图………………………………………………… 40一、编制依据1、依据《施工现场临时用电安全技术措施法律规范》（JGJ46-2025）2、依据《建设工程施工现场供用电安全法律规范》（GB50194-93）3、依据《建筑电气工程施工质量验收法律规范》（GB50303-2025）4、依据《电气装置安装工程接地装置施工及验收法律规范》GB50169-20255、施工设计图纸及在建工程实施性施工组织设计。6、施工现场实际情况调查资料及施工工期要求。二、工程概况三、电源提供盾构机上得变压器与地面变压器并联接入 10KV 电网实施分区域供电、1．高压部分：配置组合式箱式变电高配间，由高配间内得高压开关柜供给盾构机施工用高压用电；高压电缆从配电间高压开关柜引至盾构机变压器。2．低压部分：施工施工场地现场，盾构施工所需得地上、地下辅助施工设备得动力电源，施工照明由 1 台 800KVA 变压器提供。整个施工施工场地区域内得低压线路均采纳地埋式，跨过公路部分采纳架空方式，从组合式低压配电柜引至施工现场得用电配电箱，最后分配给各低压受电点。四、高压开关柜得接入1．与供电局接洽作好用电申请、签订供用电合同与受电工作；做到高压安全、无隐患；低压输送正常、布局合理；符合国家及电力部门得相关规定。2．合理安排低压电器受电线路；2、1 作好变压器输出端配电柜得安装调试工作，作到负载分配合理，大负荷、冲击负荷单独控制。2、2 进行场区电缆敷设、（采纳低埋式）在不影响场地规划得情况下尽量就近铺设，合理布局；地面、地下分开供电。3、用电设备安装好后，接线调试...
