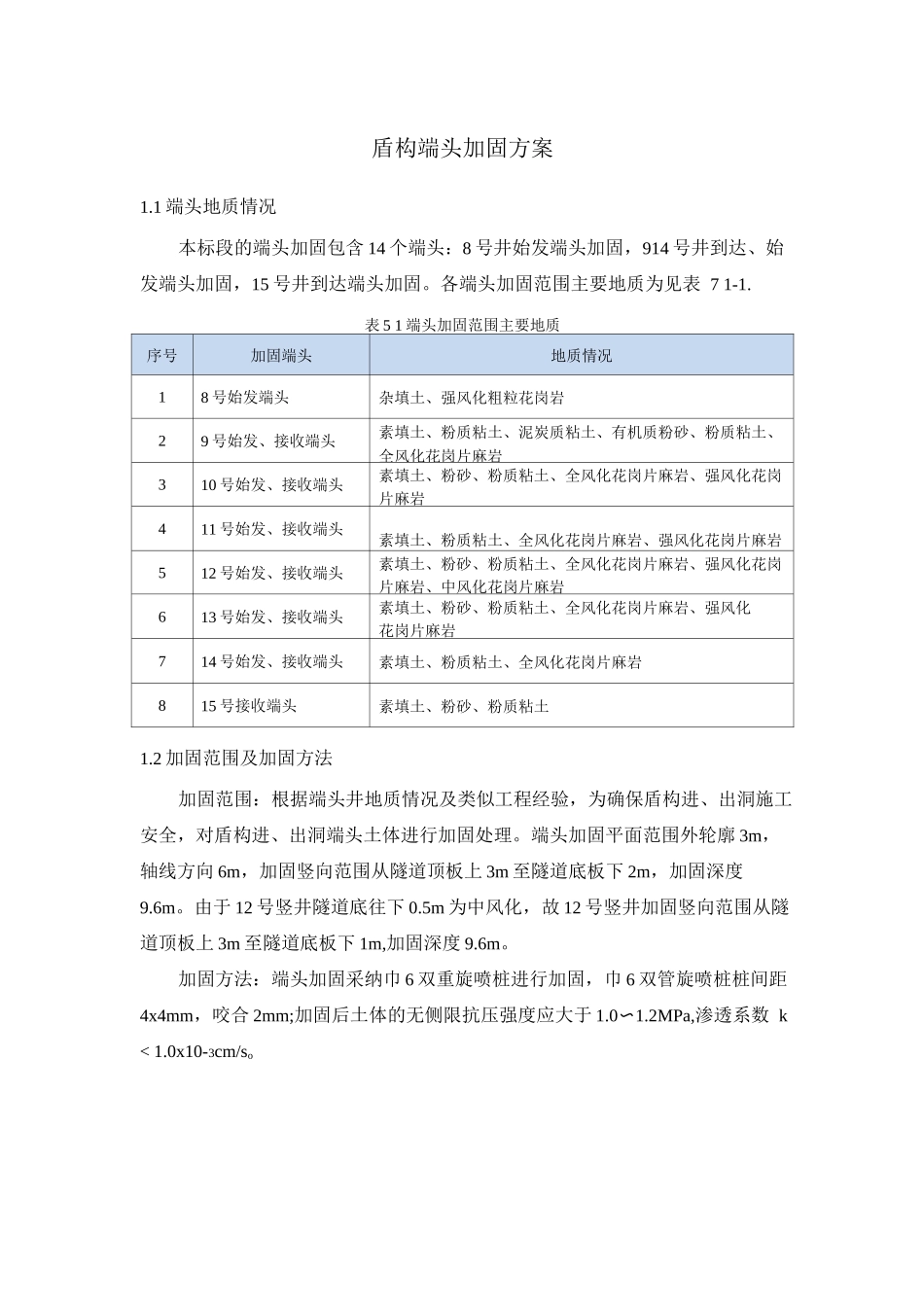

盾构端头加固方案1.1 端头地质情况本标段的端头加固包含 14 个端头：8 号井始发端头加固，914 号井到达、始发端头加固，15 号井到达端头加固。各端头加固范围主要地质为见表 7 1-1.表 5 1 端头加固范围主要地质序号加固端头地质情况18 号始发端头杂填土、强风化粗粒花岗岩29 号始发、接收端头素填土、粉质粘土、泥炭质粘土、有机质粉砂、粉质粘土、全风化花岗片麻岩310 号始发、接收端头素填土、粉砂、粉质粘土、全风化花岗片麻岩、强风化花岗片麻岩411 号始发、接收端头素填土、粉质粘土、全风化花岗片麻岩、强风化花岗片麻岩512 号始发、接收端头素填土、粉砂、粉质粘土、全风化花岗片麻岩、强风化花岗片麻岩、中风化花岗片麻岩613 号始发、接收端头素填土、粉砂、粉质粘土、全风化花岗片麻岩、强风化花岗片麻岩714 号始发、接收端头素填土、粉质粘土、全风化花岗片麻岩815 号接收端头素填土、粉砂、粉质粘土1.2 加固范围及加固方法加固范围：根据端头井地质情况及类似工程经验，为确保盾构进、出洞施工安全，对盾构进、出洞端头土体进行加固处理。端头加固平面范围外轮廓 3m，轴线方向 6m，加固竖向范围从隧道顶板上 3m 至隧道底板下 2m，加固深度9.6m。由于 12 号竖井隧道底往下 0.5m 为中风化，故 12 号竖井加固竖向范围从隧道顶板上 3m 至隧道底板下 1m,加固深度 9.6m。加固方法：端头加固采纳巾 6 双重旋喷桩进行加固，巾 6 双管旋喷桩桩间距4x4mm，咬合 2mm;加固后土体的无侧限抗压强度应大于 1.0〜1.2MPa,渗透系数 k < 1.0x10-3cm/so1.3 施工技术措施1)旋喷桩加固(1 )施工工艺双管旋喷桩施工工艺流程(略)(2) 施工方法① 定位放线按设计要求放线定孔位，误差不大于 2cm，并准确测量孔地面高程。② 钻孔钻进过程中，须随时注意观察钻机的工作情况，钻孔垂直度偏差控制在 1%范围内。③ 下喷射管将高喷台车移至孔，先进行地面试喷以调整喷射压力。为防止水嘴和气嘴堵塞，下管前可用胶布包扎。下喷射管至设计喷射深度。④ 制浆按设计要求制备浆液，并准确测量浆液比重。高喷灌浆采纳 42.5 普通硅酸盐水泥。根据地层条件，可以利用回浆与水泥料混合拌制水泥浆液，根据灰浆浆液比重适当调整水泥加入量.⑤ 喷射提升喷射管下至设计深度，开始送入符合要求的压缩气、水泥浆，喷射压力1530MPa，待浆液冒出孔后，即按设计的提升速度 1mm/min、旋转速度，自下而上开始喷射、旋转、提升，到设...
